製品概要

DCM5614はVICOR社独自のソフトスイッチング制御を用いた絶縁型DCDCコンバーターです。
この製品には高効率絶縁DCDCの機能プラスPM Bus制御インターフェース及びEMIフィルター、トランジェント保護機能まで取り込んだ高集積モジュールです。

変換効率が96%と非常に高いことで電力損失分が大幅に低減、
且つ放熱性に非常に優れたVICOR社独自の金属筐体 VIAパッケージを用いることで、大電力に伴う放熱設計を大きく改善。
最大1300Wの出力を、141mm x 35.5mm x 9.4mm 178g の驚異的なサイズで実現しています。

又、並列接続も4個まで可能となっており、容易に電力の積み上げが可能です。
パッケージは直接配線ができるシャーシ取り付けタイプも有り、堅牢な環境下での用途にも適しています。





製品の特徴

  • 入力電圧180V〜400Vから出力電圧28V (22V~36V の範囲で調整可能)
  • 出力電圧精度 ±1%
  • 最大96%の効率
  • 最大1300Wの連続出力
  • 絶縁耐圧 2KV
  • 入力EMIフィルター内蔵
  • 最大4個までの並列運転が可能
  • 入力過電圧/低電圧ロックアウト(OVLO / UVLO)
  • 短絡防止保護(SCP)
  • PM Bus制御またはアナログ制御

            <標準回路構成例>

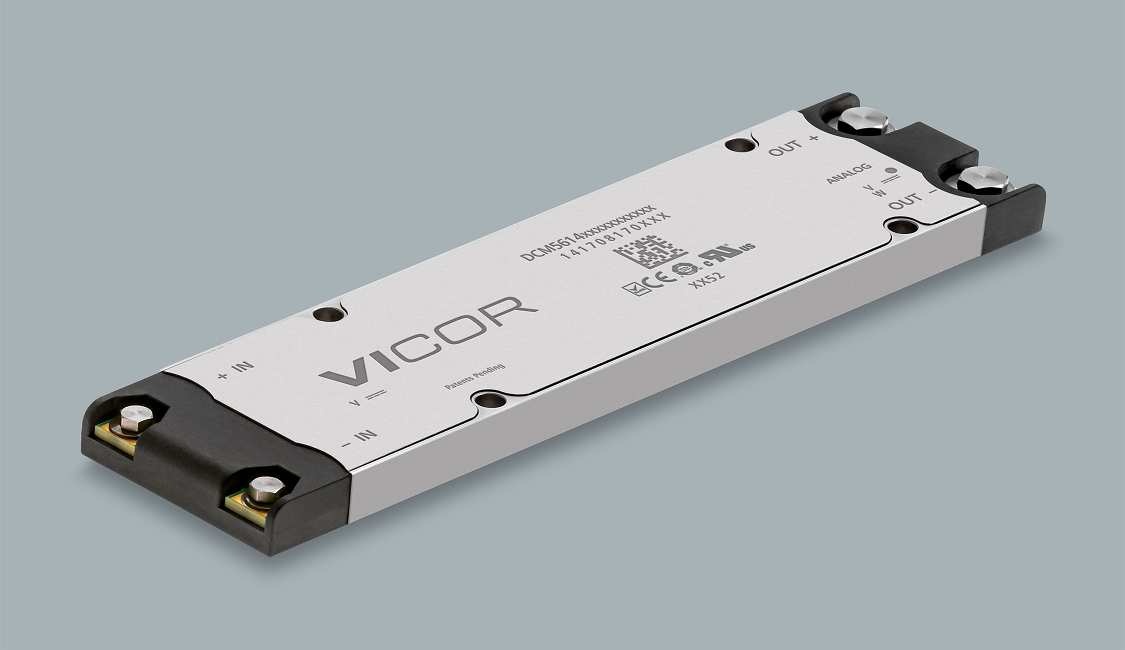

             <製品本体外形>

製品ラインナップ

型番

パッケージタイプ

温度グレード

制御インターフェース

DCM5614VD0H36K3T01

シャーシ取り付け

-40℃~100℃

アナログ

DCM5614VD0H36K3T02

シャーシ取り付け

-40℃~100℃

PMBus

DCM5614VD0H36K3T05

基板取り付け/ショートピン

-40℃~100℃

アナログ

DCM5614VD0H36K3T06

基板取り付け/ショートピン

-40℃~100℃

PMBus

DCM5614VD0H36K3T09

基板取り付け/ロングピン

-40℃~100℃

アナログ

DCM5614VD0H36K3T10

基板取り付け/ロングピン

-40℃~100℃

PMBus
