製品概要

PI3740は、ZVS(ゼロ電圧スイッチング)制御を用いた昇降圧DC-DCレギュレーターです。

ZVS制御によりスイッチング損失を最小化、入出力電圧差が大きい条件下でもクラス最高の変換効率を実現します。

デバイス本体はSIP(System In Package)構成でコントローラー、MOSFET、および必要な主要コンポーネントを集積、外部インダクター、分圧抵抗器、および最小限のコンデンサーを必要としますが、ZVS制御により効率を犠牲にせず高周波スイッチング動作を実現、回路スペースの削減及びラインおよび負荷変動に対する過渡応答特性の改善が可能です。

PI3740は8V～60Vと広い入力範囲を実現、また、ZVS制御により一般的な昇降圧電源回路にありがちな、入力電圧に偏る効率のばらつきを抑え多様なバッテリー入力での応用に最適です。

製品の特徴

• 入力電圧8V〜60Vから出力電圧10V〜50Vで動作
• 最大96％の効率
• 50W – 140Wの連続出力
• 3並列動作可能
• 外部周波数同期/インターリーブ
• ハイサイド電流検出アンプ内蔵
• 入力過電圧/低電圧ロックアウト（OVLO / UVLO）
• 出力過電圧保護（OVP）
• 過熱保護（OTP）
• -40°C〜115°C(Tj)の動作温度範囲　( MILグレード　-55℃～115℃)

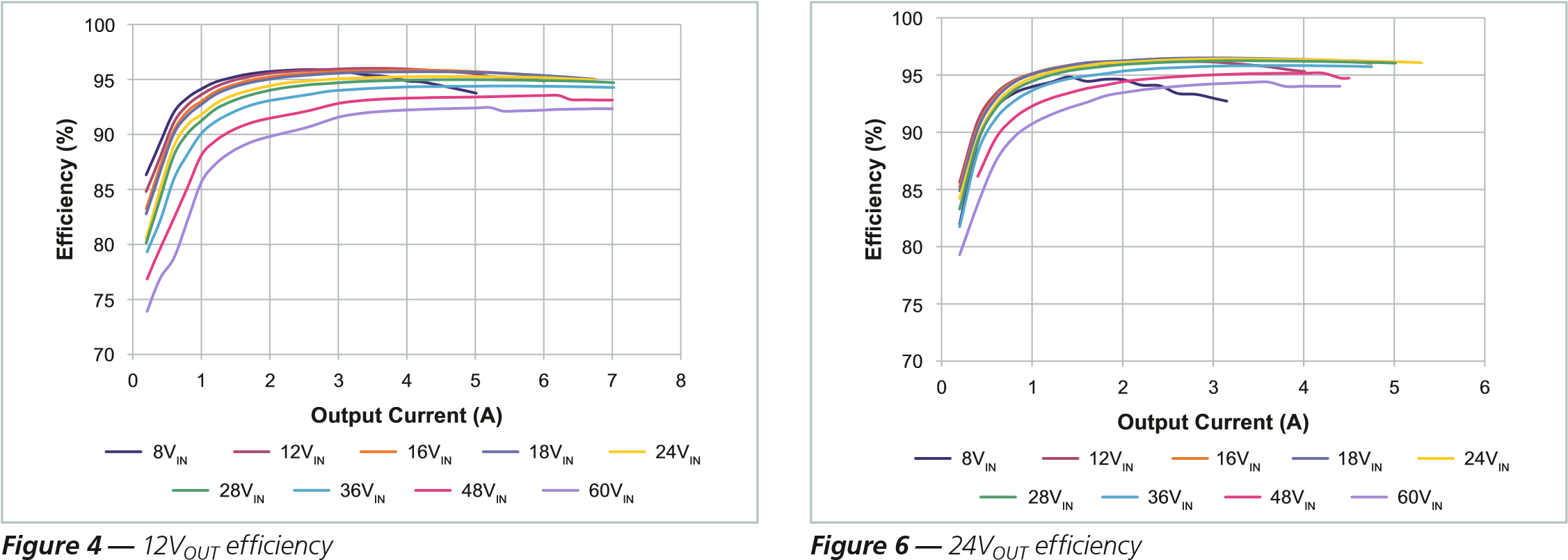

<12V及び24V出力時の変換効率>

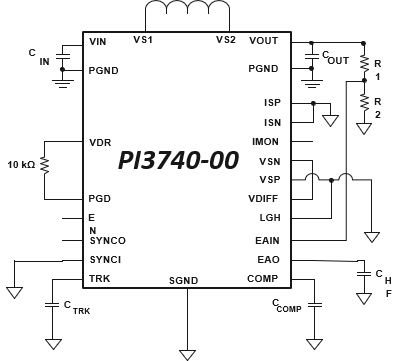

　　　　　　　　　　　　<標準回路構成例>

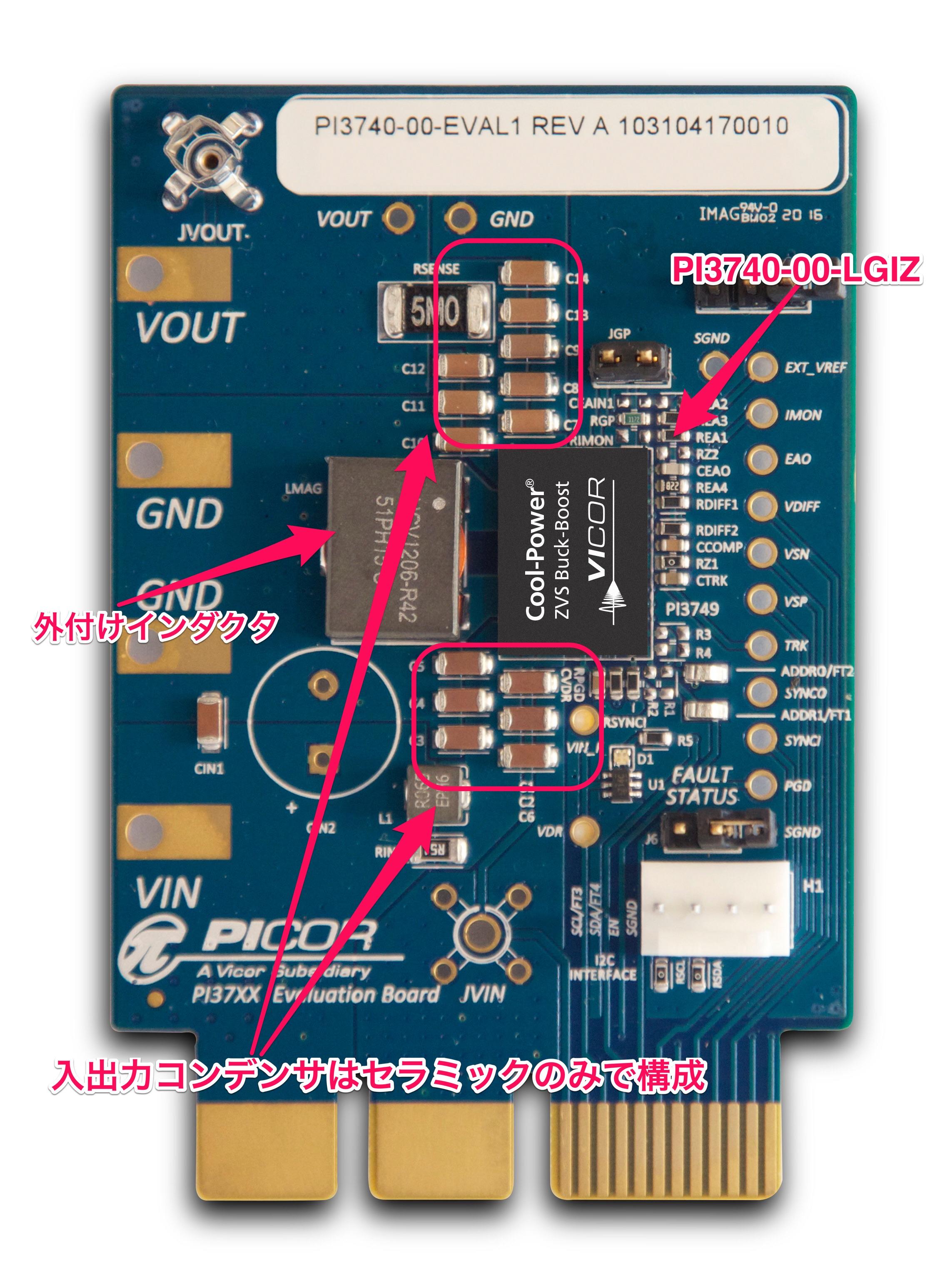

　　　　　　　　　　<実際の回路イメージ (評価用ボード)>　

　　　　　　　　　　　最大140W出力可能
