概要

水晶発振器(Crystal Oscillator、XO)は高性能電子機器には必要不可欠なICで、ローエンドアプリケーション(例：リアルタイム クロック)からハイエンドアプリケーション(例：複雑な無線、GPS)まで、幅広い製品で利用されています。特に近年のIoT機器は高速・大容量通信への対応や低遅延が求められており、水晶発振器に対する要求も高度化しています。

これらの要求に応じるために、Texas Instruments社(以下、TI社)は2012年以来、要求の厳しいアプリケーション に対応するため独自のバルク音響波(Bulk Acoustic Wave、BAW)共振器技術の開発を開始し、業界最高性能のジッタークリーナー(LMK05318ファミリー)や商用クリスタルレスワイヤレスマイコン(CC2652RBファミリー)などの製品化を実現しました。

TI社はこの度、これまでに培った技術力を活かしBAWベースの発振器「LMK6シリーズ」を新たにリリースいたしました。


※BAWについてはこちらの記事で詳しく解説しています。「組込み技術ラボ」のサイトを開きます。

TI社 BAWテクノロジーを使用したクロックジェネレータ製品～BAWとは？BAWを使うメリットとは？～

特長

・超低ジッター特性：100fs 未満（条件：156.25MHz(LVPECL出力)、オフセット周波数：12kHz～20MHz）

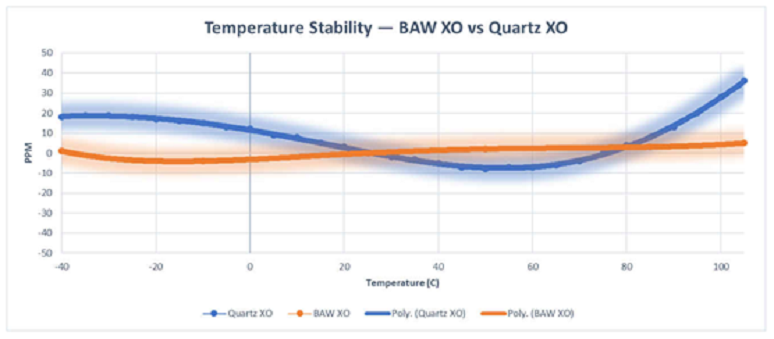

・優れた温度特性：全温度範囲（－40～105℃）で±10ppm 未満

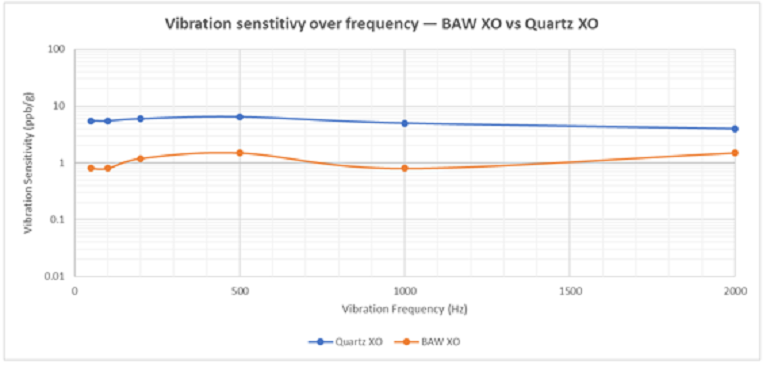

・優れた耐振動性：2ppb/g 未満の周波数偏差（条件：50Hz～2kHzの振動テスト）

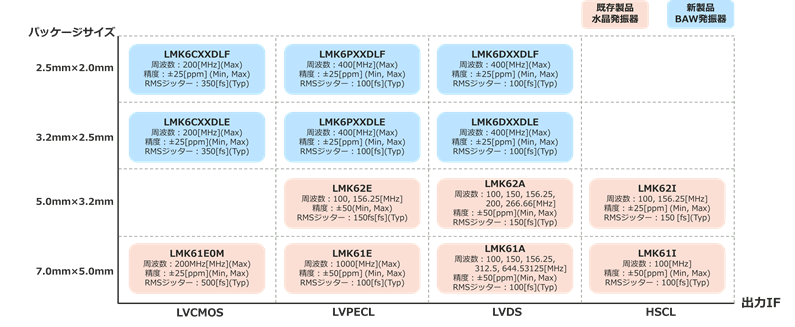

TI社 発振器製品一覧

発振器の製品ラインナップをご紹介します。

新製品「LMK6PA15625ADLE」仕様

ハードウェア評価環境（EVM）

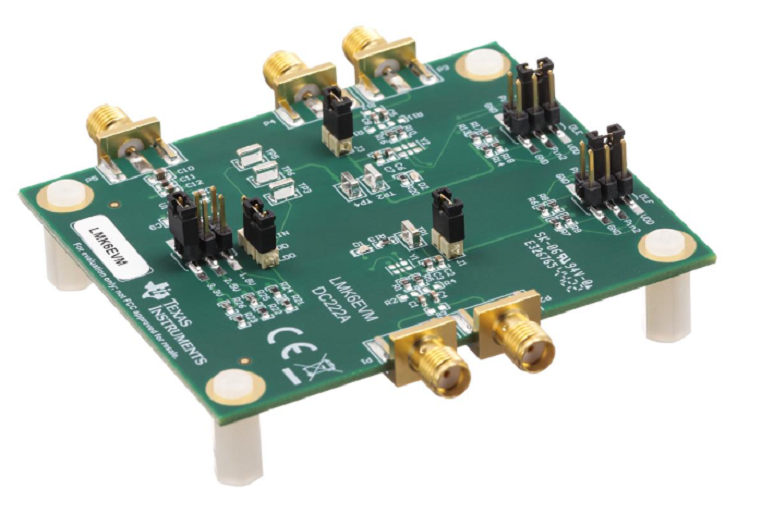

LMK6EVM

EVMの写真をクリックするとMacnica-Mouserより評価ボードをご確認いただけます。

お問い合わせ

「LMK6シリーズ」について、不明点や質問がございましたら以下よりお問い合わせください。当社製品担当者より折り返しご連絡させていただきます。
