小型で低消費電力な "FRAM" 搭載のマイコン

MSP430FR2433 は、Texas Instruments社が提供するマイコンです。小型VQFNパッケージ(4mm×4mm)に複数の低消費電力モード、FRAM を搭載しています。

そのため、小型かつ、低消費電力が要求されるバッテリ駆動のIoT機器などのセンシングアプリケーションに最適なデバイスです。

MSP430FR2433 には以下の大きな特長があります。

1. コイン電池でSRAMにデータを保持する必要なし

MSP430FR2433 に搭載しているFRAMは不揮発性メモリです。FRAM は、超低消費電力、高い耐久性、高速書き込みが可能です。

MSP430FR2433 には、15.5KB の組込み FRAM が搭載されています。

そのためセンサアプリケーションなどであれば、これまでデータ保持に必要であった、SRAM用のコイン電池が必要ありません。

FRAMの特長
  FRAM EEPROM FLASH SRAM
メモリタイプ 不揮発性 不揮発性 不揮発性 揮発性
書換え方法 重ね書き 消去+書込み 消去+書込み 重ね書き
書き込み速度 超高速 低速 中速 高速
書換え回数 10兆回 100万回 10万回 無制限

2. 計測アプリケーションに必要な機能を1チップで実現

MSP430FR2433 のパッケージサイズはVQFN(4mm×4mm)と非常に小型なサイズです。
UART、SPI、I2Cなどのインタフェースはもちろん、10bit-ADCを8ch搭載しており、センシングおよび計測アプリケーションに必要な機能を1チップで実現することができます。

3. 充実した開発環境で、立ち上げが容易

MSP430には、"MSP-EXP430FR2433"評価ボードが提供されていて、すぐに評価を開始できるように開発環境が整っています。

そのため、開発リソースを最小限に、短期間で製品化を実現できます。

すぐに評価を開始できる評価ボード "MSP-EXP430FR2433"

MSP-EXP430FR2433 評価ボードにはプログラミング、デバッグ、エネルギー測定を行うためのオンボード・デバッグ・プローブなど、MSP430FR2433 を開発するために必要な機能すべてが付属しています。

Article header library 129249 pic01  1

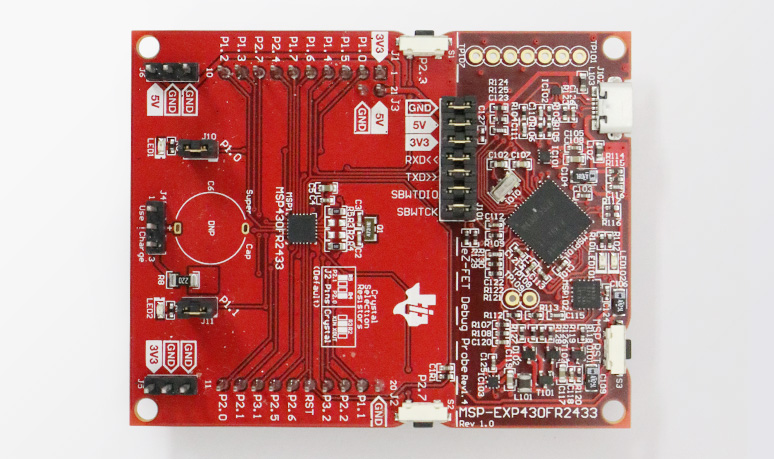

MSP-EXP430FR2433 評価ボード

デバッグプローブボードは、スーパーキャパシタを使用した評価が可能です。外部電源を使用せずに評価を行うことも可能です。

この評価ボードは、以下の方法ですぐに評価を開始することができます。

1. PCと評価基板を接続

付属のUSBケーブルを使用して評価基板とPCを接続します。専用サイトからドライバをインストールします。

TI製の統合開発環境であるCode Composer Studio(CCS)や、IAR EW430などのIDEも必要です。

なお、CCSは無償で提供されており、こちらからダウンロードいただけます。
Code Composer Studio IDE

2. デバッグ端子

MSP-EXP430FR2433 評価ボードでは、JTAG、Spy-Bi-Wire、どちらのエミュレーション機能も使用することができます。

なお、Spy-Bi-Wire (SBW) は、TI社がMSP430 マイコン用に開発したシリアルインターフェイスです。

一般的なJTAGインタフェースでは通常4線式ですが、Spy-Bi-Wireは2線シリアルの信号でデバッグ用のプロトコルを通信しています。

3. デモを実行し、すぐに評価を開始

専用サイトから無償でデモプロジェクトをダウンロードすることができます。デモプロジェクトを実行することですぐに、評価を開始することが可能です。

デモはこちらのページで紹介しています。
MSP-EXP430FR2433 LaunchPad Development Kit Training

アプリケーション例

  • ウェアラブル端末
  • 医療、健康、およびフィットネス
  • 電子ドアロック
  • エネルギーハーベスティング
Article header library 129249 pic02  1
アプリケーション例

製品概要

型  名 MSP430FR2433
仕  様
  • エンベデッドマイクロコントローラ
    • 16ビットRISCアーキテクチャ
    • クロックは16MHzまでの周波数をサポート
    • 1.8V~3.6Vの広い電源電圧範囲
  • 最適化された超低電力モード
    • アクティブモード:126μA/ MHz(標準)
    • スタンバイ:<1μA、VLO付き
    • LPM3.5 32768 Hzクリスタルによるリアルタイムクロック(RTC)
  • カウンタ:730 nA(標準)
    • シャットダウン(LPM4.5):16 nA(標準)
  • 高性能アナログ
    • 8チャネル10ビットA / Dコンバータ(ADC)
    • 内部1.5Vリファレンス
    • サンプルホールド200ksps
  • 拡張シリアル通信
    • UART、IrDA、SPI、I2Cをサポート
  • 16ビット巡回冗長検査(CRC)
  • 低電力強誘電体RAM(FRAM)
    • 最大15.5KBの不揮発性メモリ
  • 内蔵のエラー訂正コード(ECC)
