原理

プログラマブル発振器は、“PLL回路を内蔵” しています。

このPLL回路は、入力周波数（振動子）を分周/逓倍し、任意の周波数を出力します。

これにより、お客様は用意された仕様一覧から、「自由な組み合わせの周波数、精度など を選択」できます。

メリット

採用するメリットはズバリ、その “柔軟性” です。

最後に書き込むだけの生品を、サンプルやウエハーで確保することで、大幅なリードタイム短縮が可能です。

また、SiTime製品は「書き込みツール」も購入可能です。

試作の場合には、お客様の方で “自由に書き込んで” 様々な種類のサンプルを評価し、比較することができます。

お客様によっては、新人研修などでもご活用いただいているようです。

PLL回路の “消費電流やノイズ（ジッター）” が、気になる方もいるのではないでしょうか。

それらが大きなデメリットだったのは、もう10年も前の話になります。

それらの性能は、アナログ回路技術の進歩とともに、改善が進んでいます。

SiTimeのMEMS発振器でも、PLL後段のデルタシグマモジュレーターがジッターを相殺し、大幅な性能改善が図られています。

プログラマブルな項目

SiTimeのMEMS発振器は、小数点PLL（Fractional PLL）を内蔵しているので、小数点以下も6桁まで任意の周波数対応が可能です。

ここでは、汎用的で最も水晶製品からの置換実績もある “SiT8008” というシリーズを掘り下げてみたいと思います。

SiT8008は、以下の仕様を自由に選択し、オーダーが可能です。

　・ 周波数

　・ 周波数偏差（周波数精度ともいう。単位：ppm）

　・ 動作温度範囲

　・ パッケージサイズ

　・ Drive strength（出力ドライブの調整）

　・ 電源電圧

　・ Feature Pin （スタンバイやイネーブル、NCの設定が可能）

データシート

実際に、本製品の “データシート”を見てみましょう。

水晶のデータシートと異なり、半導体ICと同様かなり細かい部分まできちんと記載がなされています。

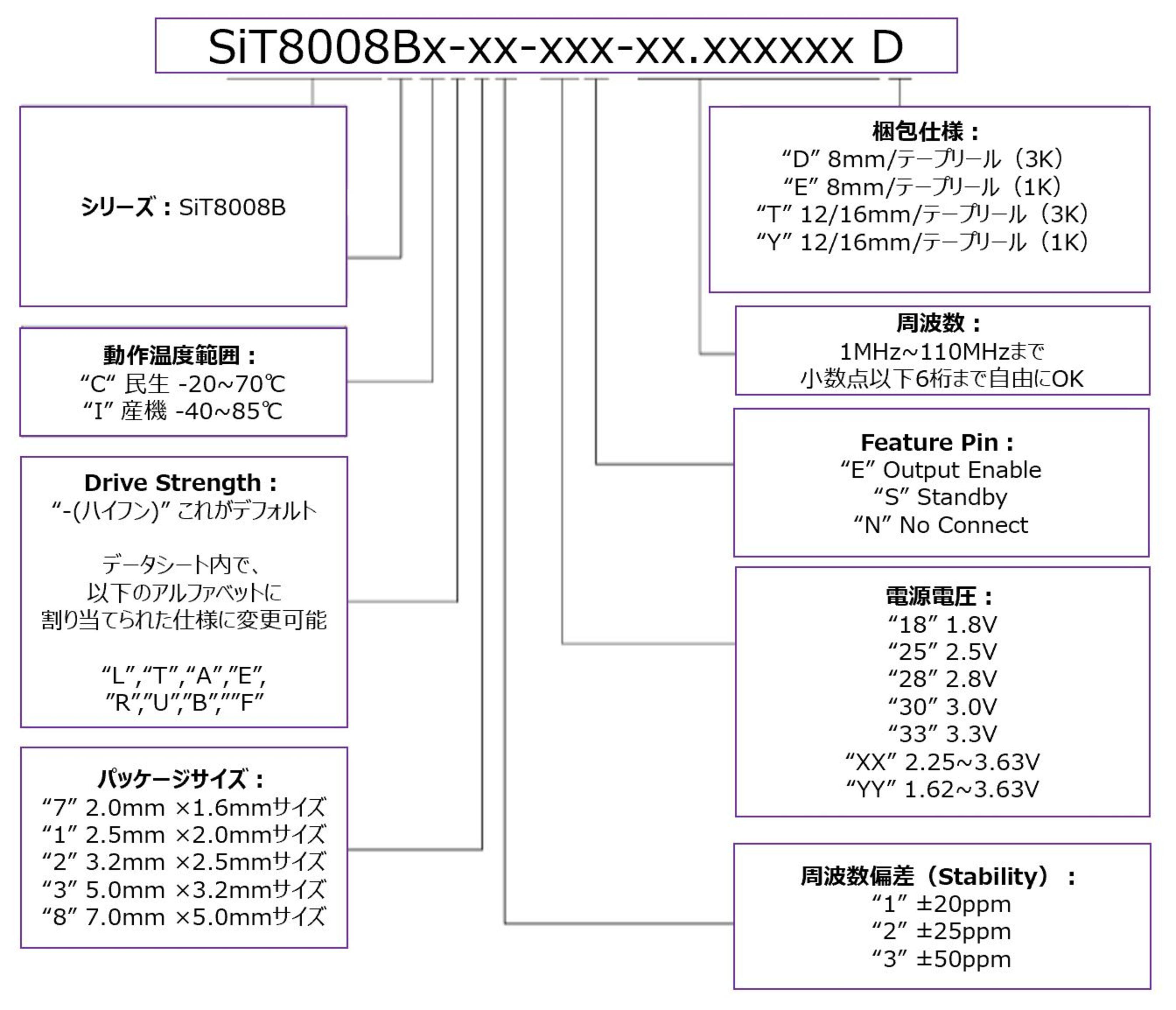

P.13 に以下のような “Ordering Information”、つまり「プログラムのオプション一覧が確認」できます。

SiTime製品は、すべてデータシート内に “Ordering Information” の項目が設けられております。

下に、日本語版をご用意しました。見方は大きく変わりません。

選択可能な仕様をすべて指定すると…フル型番（注文時に必要な型番）の完成です！
