EK-P4 の特長

EK-P4 評価キットはSensirion社が提供する、世界最小の微差圧センサー "SDP31" を評価できる評価キットです。

SDP3x は完全校正かつ温度補償を備えた微差圧センサーで、SDP31 は複数のバージョンの中でI2Cのデジタル出力となり、測定範囲が双方向の±500OPaまで対応した微差圧センサーです。微差圧センサーはクリーンルームや一般空調などにおいて、室内圧・ダクト静圧などの計測/制御をおこなうことができます。

Sensirion の微差圧センサの特長として、小さい圧力領域において測定精度が良く、その他のセンサーと同様に長期安定性を有しています。

高精度・長期安定性で医療用途にも使えるセンサー

Sensirion社が提供する SDP3x は世界最小の微差圧センサーです。

SDP3xはフロースルー原理を応用した熱式センサ素子により測定をおこなっており、一般的なピエゾ抵抗式センサーと比べ微小差圧領域における感度、オフセットドリフト、ヒステリシス、耐振動、温度、取り付け方向による測定バラつきなどの特性が優れています。

世界最小サイズ（5 x 8 x 5 mm）のため、スペースが限られているアプリケーションに特にお勧めします。（例：医療やHVAC用途）

特長

• 最小サイズ（5 x 8 x 5 mm）で、スペースが限られている場所でも使用可能
• 測定範囲：±500Pa（±2 inch H2O）、±125Pa（±0.5 inch H2O）
• 1Pa以下での優れた精度と繰返し精度
• 校正および温度補償された信号出力
• 16ビット分解能での2kHz高速サンプリング時間
• デジタル（I2C）出力とアナログ出力に対応
• リフロー半田、ピックアンドプレイス可能なテープとリール出荷
• スマート平均アルゴリズムとデジタル・アナログ機能

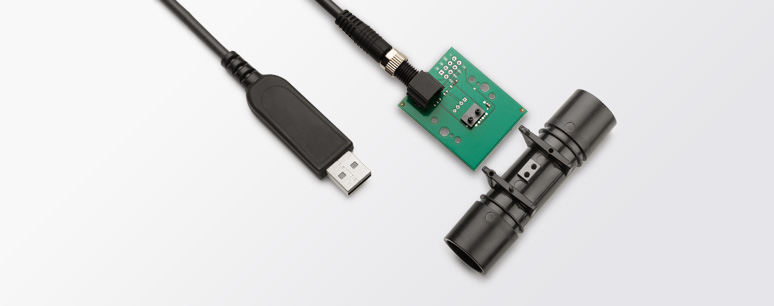

簡単に評価開始できるEK-P4 評価キットの内容

SDP3x を簡単に評価することができるのがEK-P4 評価キットです。
評価キットには以下のものが付属しています。

• アダプターケーブル付USBスティック　x 1個
• 微差圧センサ「SDP31」（基板実装済）x 1個
• 流路筺体　x 1個

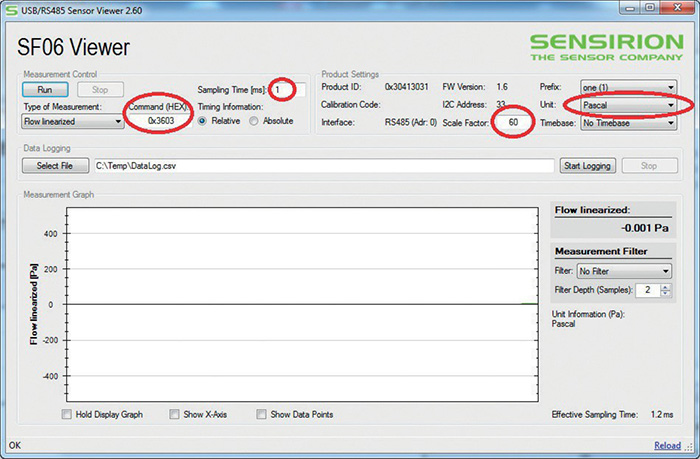

無償のビューワーソフトウェアを使うことで、容易にセンサを評価できます。Sensirion社のビューワーソフトウェアでは以下をおこなうことができます。

• 差圧計測（Paでグラフ表示致します）
• 時間軸の変更可能（絶対時間、あるいは相対時間）
• 測定値のフィルタ処理が可能
• 分解能の設定
• データロギング、データはExcel形式に変換可

わずか数ステップで評価を開始

1. 同梱の USBセンサーケーブル用のUSBドライバをPCにインストールします。（ドライバは、FTDIのウェブ からダウンロードできます）
2. Sensirion社のウェブ から無償のビューワーソフトウエアをPCにダウンロードしてインストールします。
3. センサ基板と PC を USB センサーケーブルに接続します。
4. ビューワーソフトウェアを起動します。

以上で、すぐに微差圧センサ SDP3x の評価を開始できます。

アプリケーション例

• 在宅ケア アプリケーション
• ポータブル医療機器
• スマート注入器
• ライフスタイル（IoT）
• 家電製品
• フィルターモニタリング
• 暖房、エアコン換気装置（HVAC）
