小型Wi-Fiモジュール BP3595 の特徴
「BP3595」はローム社が提供しているアンテナ内蔵小型Wi-Fi モジュールで、以下の特徴があります。
- 2.4GHZ
- IEEE802.11b/g/n準拠
- IEEE802.11i（セキュリティ規格）
- TCP/IPプロトコルスタック搭載可（UART I/F）
- 小型（15.3mm×27.6mm）
- アンテナ内蔵
- 3V単一電源
- USB、SDIO、UARTインターフェイス搭載
- 動作温度：-40~85度
そのため、スマート家電、監視カメラ、スマートフォン、タブレットとの連携といったアプリケーションに最適です。
安心の長期供給
ローム社のWi-Fi モジュールはすべて、日本国内での生産を行っています。また、ベースバンドLSI、モジュール、ソフトウェアをローム社が一貫生産しています。
そのため、キーデバイスの生産中止にも対応できるため長期供給を実現しています。
わずか15.3mm×27.6mmでアンテナ内蔵
「BP3595」モジュールにはチップアンテナを搭載しています。そのため、ユーザーは外付けのアンテナ設計を行う必要はありません。外付けアンテナ設置のための高周波設計が不要です。
また、15.3mm×27.6mmと非常に小さいにもかかわらず、BP3595だけで、Wi-Fi モジュールとしてお使い頂けます。そのため、スマート家電や監視カメラなど、スペースに限られたアプリケーションに最適です。
日本国内での電波認証済み
「BP3595」は日本国内での電波認証を取得しています。そのため、ユーザーが新たに国内で電波認証を取得する必要はありません。
電波認証のためのコストと期間を短縮することができますので、製品開発後、すぐに製品の量産を行うことができます。
※特定無線設備の種類：第2条第1項第19号無線設備 2.4GHz帯高度化小 電力データ通信システム」、「工事設計認証」（電波法第 38 条の 24 第 1 項）を取得済みです。
TCP/IPスタック内蔵でドライバ開発が不要（UART I/F）
「BP3595」Wi-Fi モジュールはホストマイコンとのインタフェースがUARTの場合であれば、TCP/IPプロトコルスタック内蔵のファームウェアがROHM社より提供されています。そのため、無線LANデバイス・ドライバ開発が不要です。
また、TCP/IPスタック以外にも認証処理やWPS 機能も搭載しており、ネットワーク処理をモジュール側で処理できるため、ホストに負荷がかかりません。
そのためホストのリソース不足により搭載が難しかったアプリケーションにもWi-Fi を搭載することが可能です。
また、ドライバ開発の必要がないため、開発期間の大幅な短縮が可能です。
※サプリカント＝無線LAN規格に準拠した認証・暗号化などを処理するソフトウェア
すぐに動作確認ができる評価キット
BP3595 にはPCと接続してすぐに評価が行える評価キットが用意されています。評価に必要な機器は以下の通りです。
- PC1台
- BP3595（Wi-Fiモジュール）
- BP359F（アダプターボード）
- BP359C（UART I/Fボード）
あとはサンプルプログラムをローム社のWebサイトからダウンロードすることで、すぐにWi-Fi モジュールの評価を開始できます。

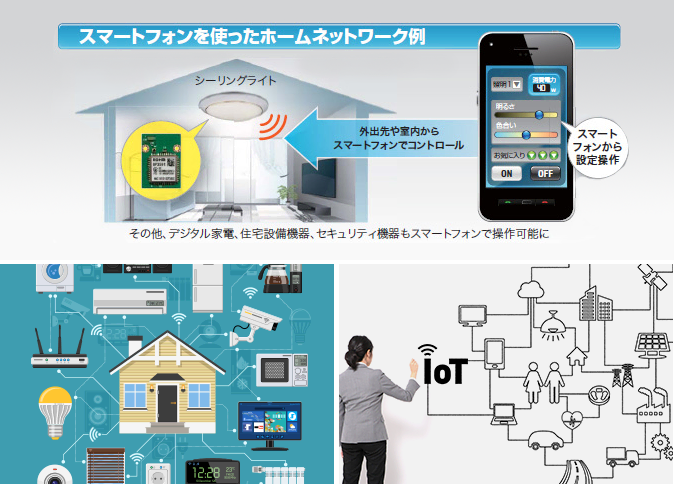

アプリケーション例
- デジタル家電
- AV機器
- センサネットワーク
- ホームネットワーク
- スマートフォン、タブレット
製品概要
| 型 名 | BP3595 |
| 無線LAN規格 | IEEE802.11b / IEEE802.11g / IEEE802.11n / IEEE802.11i |
| ホストインターフェース | UART（～921600bps） SDIO Ver.2.00（High-Speedモード） USB2.0（High-Speedモード） |
| 送受信周波数 | 2,400MHz～2,483.5MHz (ch1～ch13) |
| 送信Power | IEEE802.11b：15dBm±2dB IEEE802.11g：13dBm±2dB IEEE802.11n：12dBm±2dB |
| 通信速度 | IEEE802.11b：1～11Mbps IEEE802.11g：6～54Mbps IEEE802.11n：6.5～72.2Mbps |
| アクセス方式 | CSMA / CA |
| アクセスモード | インフラストラクチャ / アドホック |
| セキュリティ | 64bit / 128bit WEP, TKIP, AES |
| 電源電圧 | 3.3V |
| 消費電流 | 送信時：連続送信時：300mA Typ. 受信時：受信時：200mA Typ. スリープ時：1mA Typ. |
| 動作環境 | 温度：-40°C～+85°C 湿度：85%以下（結露なきこと） |
