はじめに

電子機器には、小型化、高機能化、低消費電力化、短期開発、安定供給といった複数の要求が同時に寄せられています。特にモバイル機器、カメラ、監視機器、プロジェクターなどでは、限られた基板面積のなかに多くの機能を収めなければなりません。その一方で、製品の価格競争力を維持するためのBOMコスト削減、部品の生産中止に備えたEOL対策、環境負荷の低減も欠かせません。

こうした設計では、インバーター、AND/ORゲート、フリップフロップ、タイマー、コンパレーター、レベルシフターなどの周辺機能を、それぞれ個別のICやディスクリート部品で構成することがあります。一つひとつは小規模な回路でも、積み重なると部品点数、実装面積、配線、調達先、評価項目が増え、設計者の負担につながります。仕様変更のたびに回路や部品表を見直す必要がある点も課題です。

本記事では、これらの周辺機能を小型の1チップへ集約できるルネサス エレクトロニクスのGreenPAKを取り上げます。GreenPAKの特長、設計現場にもたらす効果、代表的な活用例を順に解説し、既存回路を見直す際の着眼点を紹介します。

GreenPAKとは

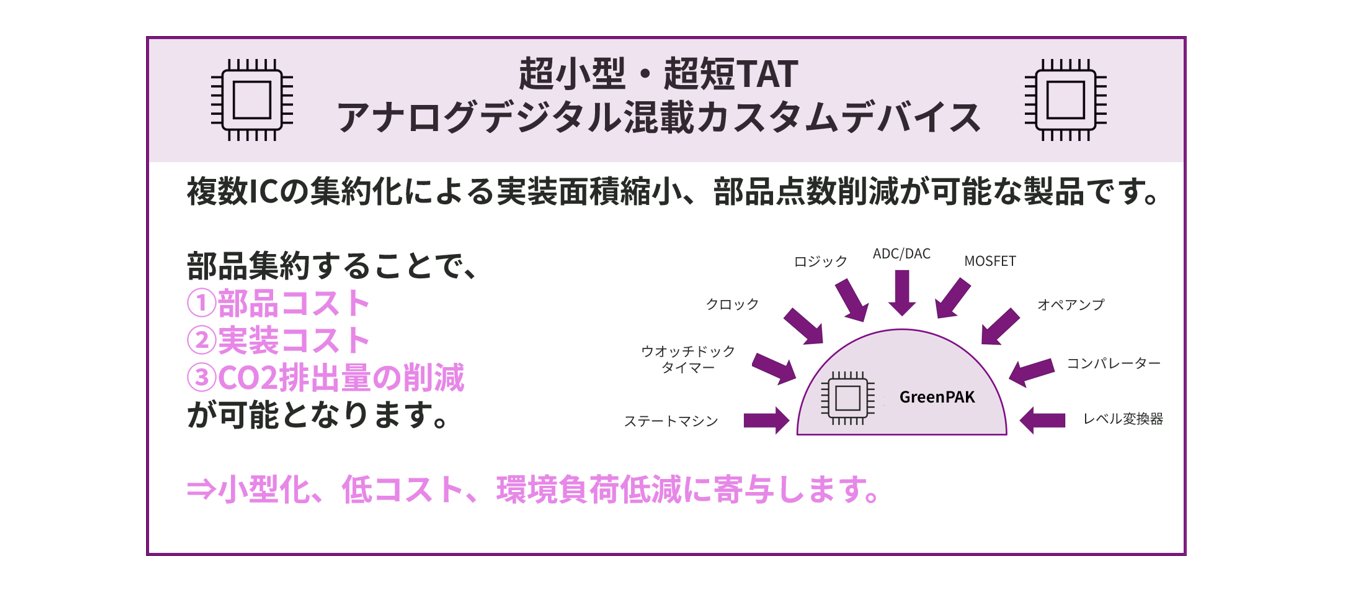

GreenPAKは、デジタルロジックとアナログ機能を組み合わせて構成できるプログラマブル・ミックスドシグナルICです。設計者は無償の開発環境｢Go Configure Software Hub｣を利用し、GUI上で必要な機能ブロックを配置、接続して回路を構成できます。ロジック、タイミング制御、信号監視など、複数の小規模回路を用途に合わせて一つのデバイスへまとめられることが大きな特長です。

一般的なカスタムICでは、開発費や開発期間が導入判断の壁になる場合があります。GreenPAKはマスク開発を伴う従来型ASICとは異なり、専用GUIで構成を作成できるため、小規模な周辺回路にも適用を検討しやすい製品です。また、大規模な演算処理を担うFPGAやマイコンを置き換えるのではなく、それらの周辺に残る細かな制御回路を整理する用途に適しています。

たとえば「複数のロジックICを使っている」「電源投入順序を外付け回路で管理している」「異なる電圧の信号を接続したい」「コンパレーターとタイマーを組み合わせたい」といった場面が候補です。回路全体を一度に置き換えるのではなく、現在の部品表と回路図から、集約できそうな機能を切り出して検討できます。

なぜ今、回路集約が求められるのか

電子機器の高機能化に伴い、メインのプロセッサーやセンサーだけでなく、その周辺を支える補助回路も増えています。しかし、基板寸法や筐体寸法には限りがあります。機能を追加するたびに部品を増やす方法では、配線が複雑になり、レイアウト自由度も低下します。さらに、部品数が増えるほど、調達、受け入れ、在庫、実装、検査、変更管理の対象も増えます。

EOL対応も重要です。複数の汎用ICで構成された回路では、構成部品の一つが生産中止になっただけでも、代替部品の選定、回路変更、基板改版、再評価が必要になる可能性があります。すべての供給リスクを一つのデバイスで解消できるわけではありませんが、管理対象となる部品を減らすことは、設計変更の影響範囲を整理する一つの方法です。

また、環境負荷低減の観点では、単にICの消費電力だけを見るのではなく、部品数、基板面積、実装工程、部材管理など、製品全体で考える必要があります。回路集約は、小型化やコスト合理化と同時に、使用部材や実装点数の削減に寄与する可能性があります。GreenPAKが注目される背景には、こうした複数課題を一つの設計変更で横断的に改善したいというニーズがあります。

GreenPAKがもたらす5つの効果

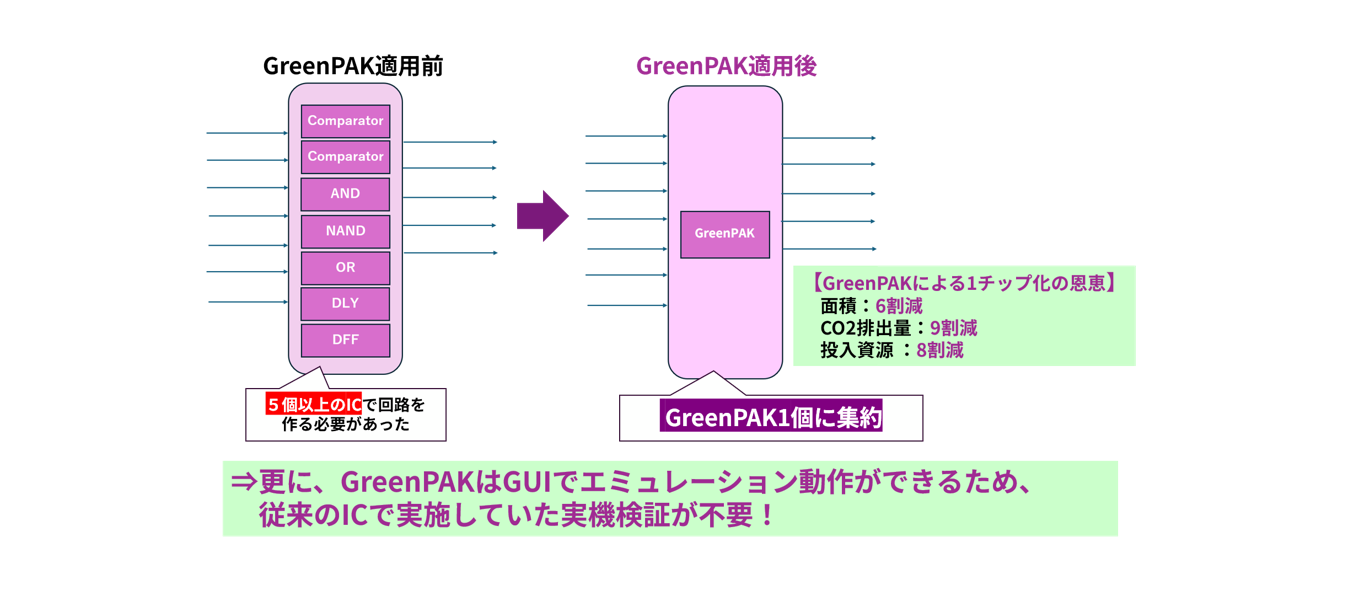

1．部品集約と基板の小型化
複数のロジックIC、タイマー、コンパレーターなどを一つのGreenPAKへ集約できれば、部品点数と実装面積を削減できます。空いた基板領域を製品の小型化に使うだけでなく、バッテリー容量、放熱、アンテナ配置、コネクター配置など、別の設計要件へ振り向けることも可能です。

2．トータルBOMコストの合理化
コスト評価では、置き換えるICの単価だけでなく、周辺の抵抗やコンデンサー、実装費、部品管理費、検査工数まで含めて比較することが重要です。複数部品を一つにまとめることで、購入部品費だけでは見えにくいトータルコストの削減余地を確認できます。

3．設計の簡素化と変更対応力
機能をGUI上で構成できるため、要求仕様の整理、回路作成、シミュレーション、評価という流れを視覚的に進められます。論理条件やタイミングの変更を回路構成へ反映しやすく、試作段階での仕様調整にも対応しやすくなります。

4．管理対象部品の削減
部品集約によって部品表の行数を減らせれば、調達や在庫、代替検討の対象を絞れます。ただし、集約後のデバイスが重要部品になるため、供給計画、書き込み方法、量産時の管理条件は事前に確認する必要があります。

5．環境負荷低減への貢献
部品数、実装点数、基板面積の削減は、使用部材や製造工程の削減につながる可能性があります。効果を説明する際は、置き換え前後の部品数、実装面積、消費電力などを同一条件で比較し、定量的に示すことが有効です。

代表的な活用例

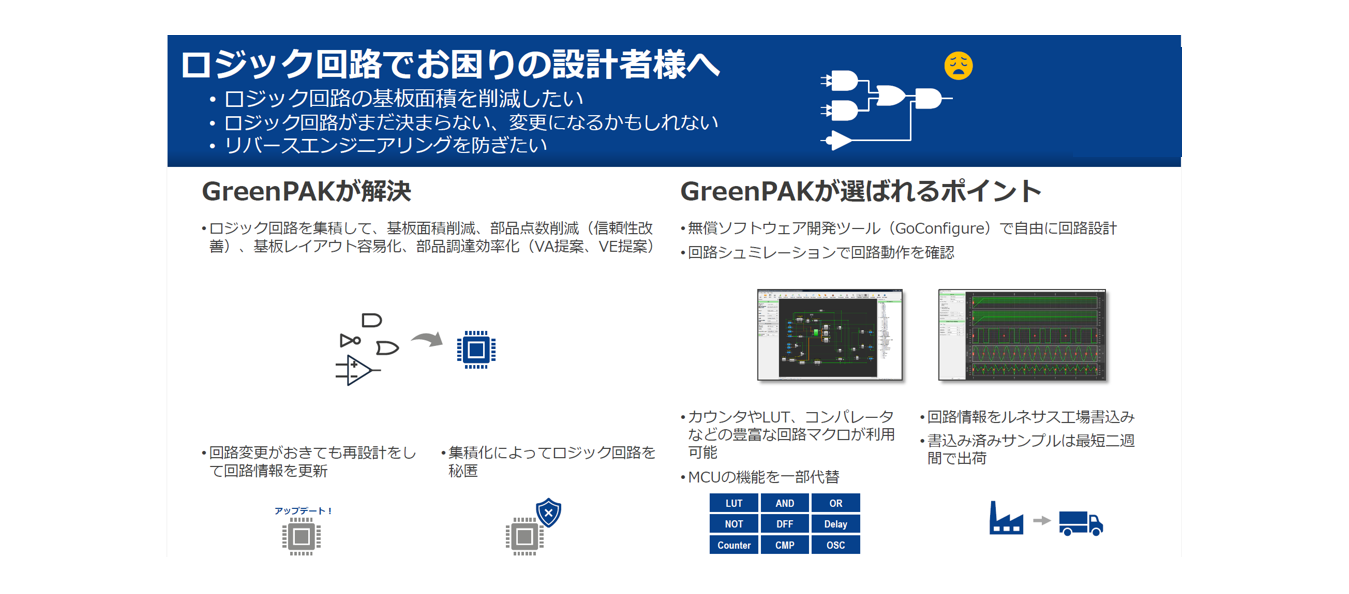

小型ロジック回路の統合

複数のゲートIC、フリップフロップ、遅延回路などで構成している制御回路は、GreenPAKの代表的な検討対象です。入力条件に応じた出力制御、信号の反転、論理合成、チャタリング対策、一定時間後の出力切り替えなどを一つのデバイスにまとめることで、配線と部品表を簡素化できます。

引用元：ルネサスエレクトロニクス社　GreenPAKご紹介ブローシャ

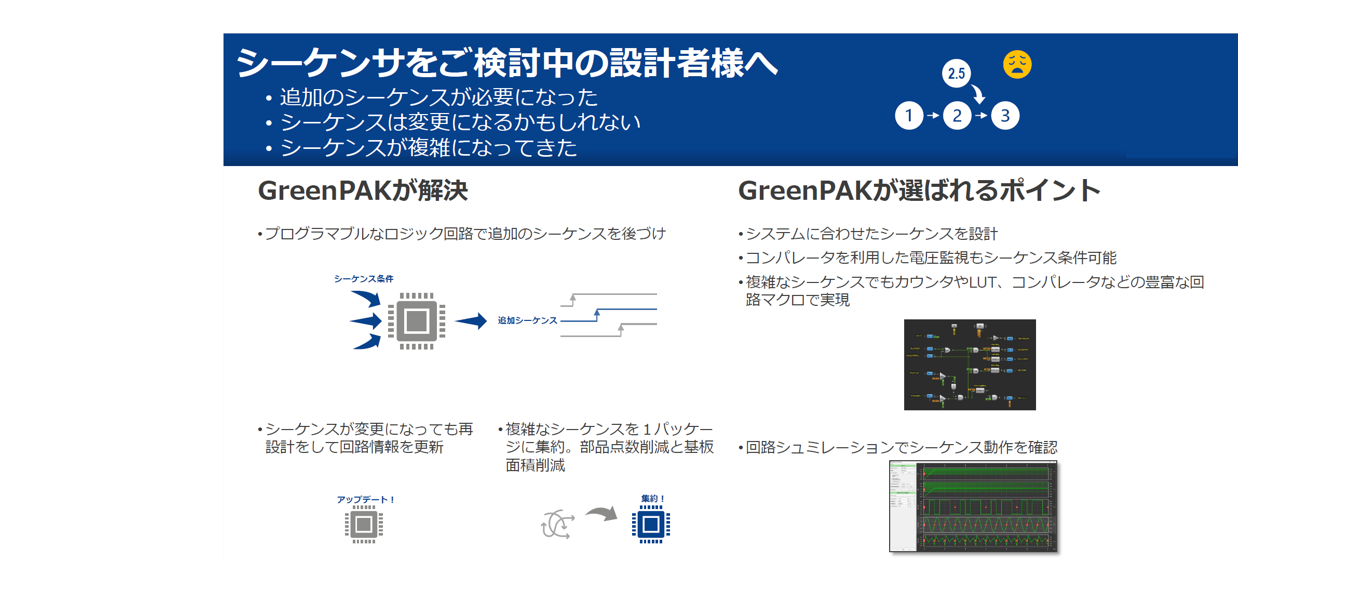

電源シーケンス制御

複数電源を持つシステムでは、立ち上げ順序、立ち下げ順序、待ち時間、Power Good信号の確認などが必要です。GreenPAKにロジック、タイマー、比較機能を組み合わせることで、要求に合わせた電源シーケンサーを構成できます。異常条件を検出した場合の停止や再試行なども、必要な条件を整理した上で設計できます。

引用元：ルネサスエレクトロニクス社　GreenPAKご紹介ブローシャ

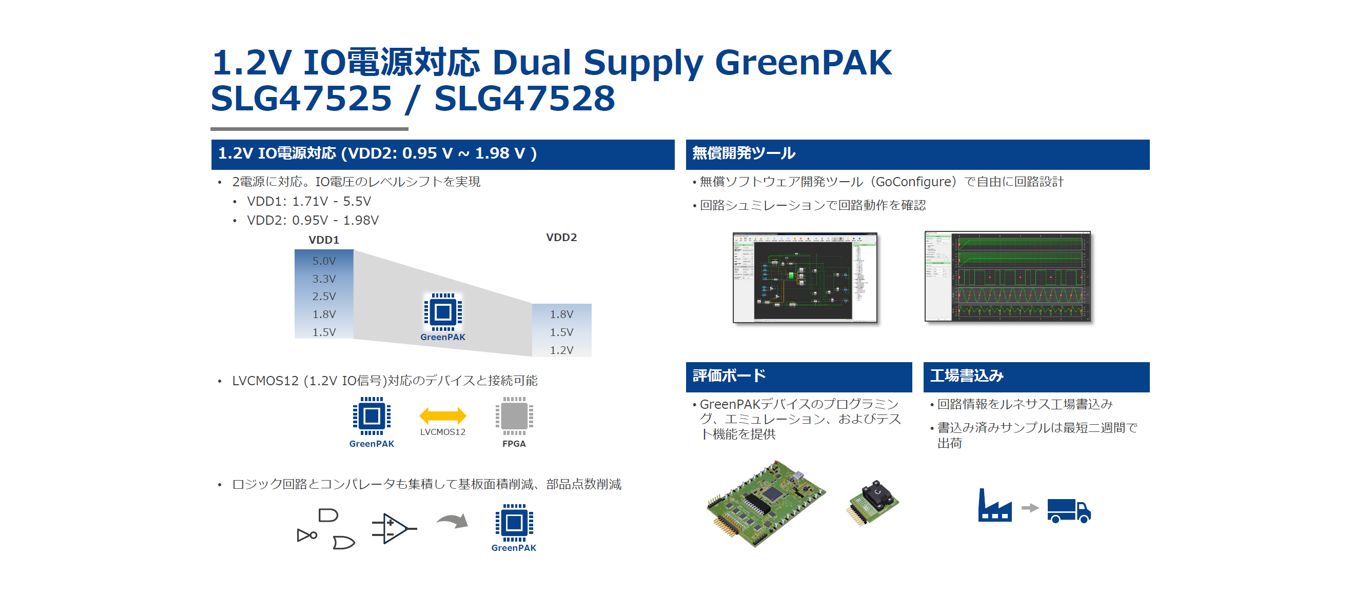

レベルシフトと信号接続

FPGAやSoC、その周辺デバイスでは、1.2V、1.8V、2.5V、3.3Vなど複数のI/O電圧が混在することがあります。対応デバイスを選定することで、異なる電圧系統間の信号接続と周辺ロジックをまとめて検討できます。単純な電圧変換だけでなく、イネーブル条件や論理処理を同時に組み込める点が利点です。

引用元：ルネサスエレクトロニクス社　GreenPAKご紹介ブローシャ

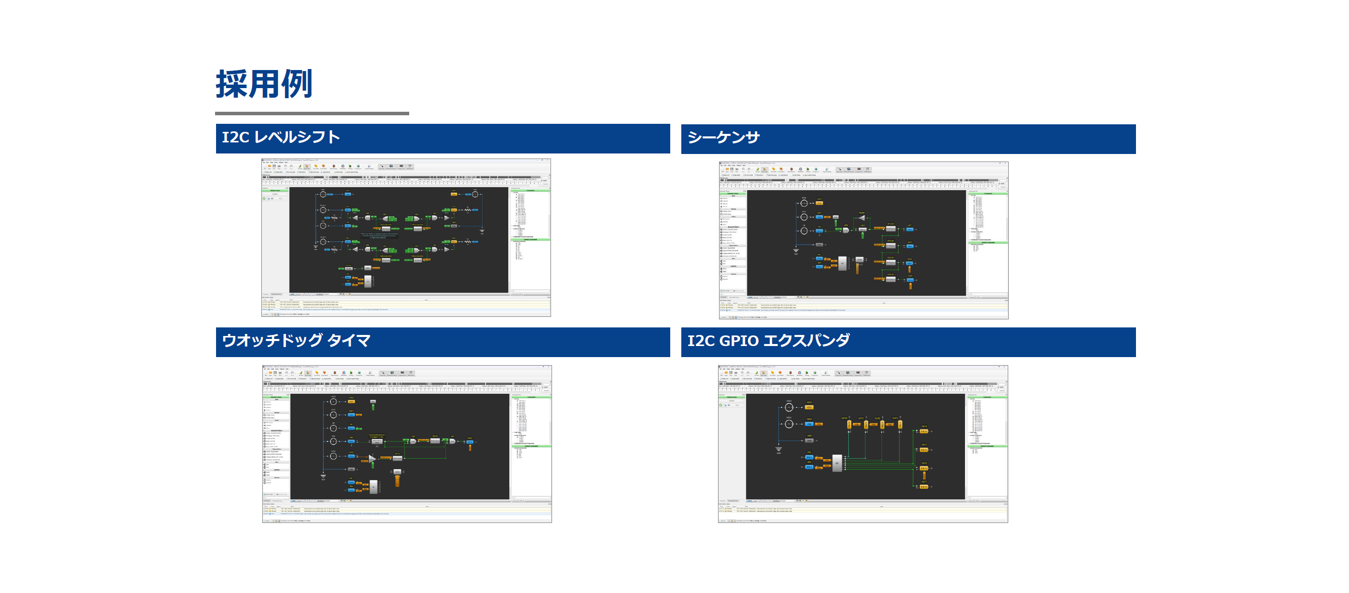

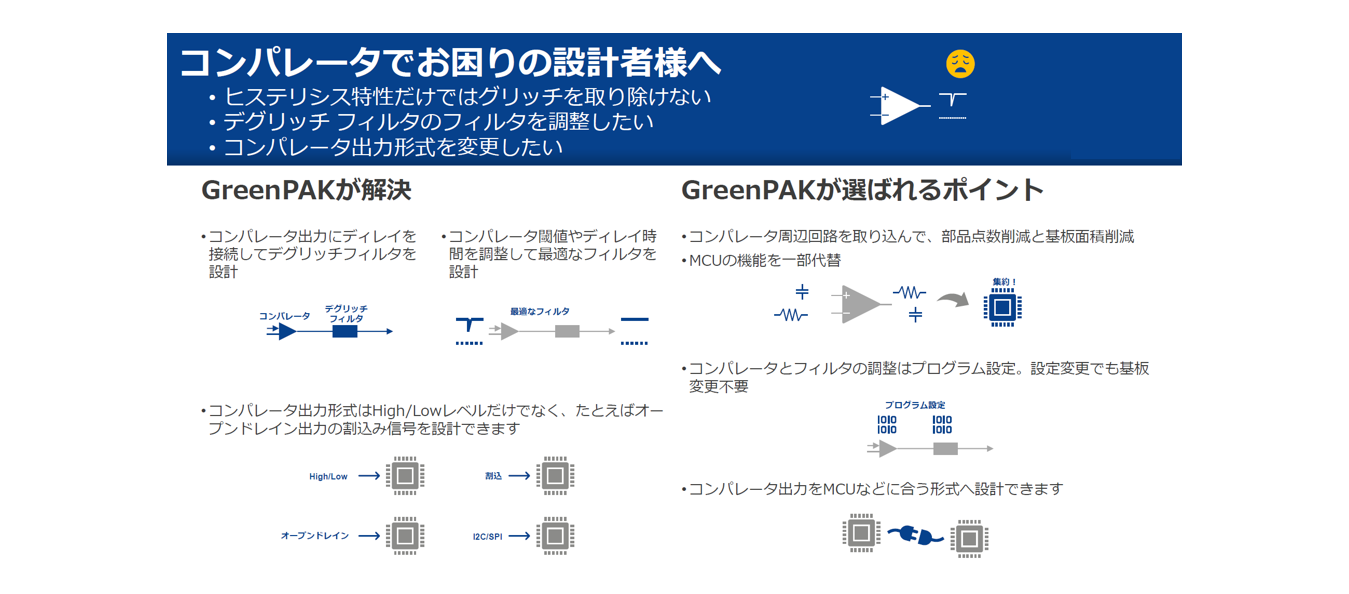

信号監視とタイミング生成

コンパレーターによるしきい値判定と、タイマーやロジックによる出力制御を組み合わせれば、電圧監視、簡易リセット、パルス生成、異常保持などの回路を構成できます。外付け部品で実現している補助回路を棚卸しし、機能単位で集約可能性を確認すると効果を見つけやすくなります。

引用元：ルネサスエレクトロニクス社　GreenPAKご紹介ブローシャ

引用元：ルネサスエレクトロニクス社　GreenPAKご紹介ブローシャ

導入検討の進め方

最初に、既存回路から「小規模だが部品数が多い部分」「仕様変更が多い部分」「EOL対応で困っている部分」を抽出します。次に、各信号の電圧、入出力条件、論理、タイミング、精度、起動時の状態、異常時の動作を整理します。その上で、GreenPAKのデバイスごとの搭載機能、端子数、電圧条件、パッケージ、書き込み方式が要求に合うかを確認します。

効果の比較では、置き換え前後の部品数、基板占有面積、BOMコスト、消費電力、設計工数、評価項目を一覧化すると判断しやすくなります。単価だけで結論を出さず、実装や管理を含むトータルコストで評価することが重要です。また、量産を想定し、評価用データと量産用データの版管理、書き込み済み品の手配、変更時の承認フローも検討します。

GreenPAKの適用可否は、回路規模だけでなく要求精度や応答速度にも左右されます。すべての回路を無理に統合するのではなく、GreenPAKが得意とするロジック、タイマー、信号監視、レベル接続などから段階的に評価することが、確実な導入につながります。

採用分野と検討のヒント

GreenPAKは、モバイルPC、デジタルカメラのボディやレンズ、監視カメラ、プロジェクターなどでの市場実績があります。これらは、小型化が求められ、複数の制御回路や電圧系統が存在し、製品ごとの仕様調整も必要になりやすい分野です。

自社製品で候補を探す際は、回路図上で同じ周辺に配置された小規模IC群に注目してください。ゲートICとタイマー、コンパレーターとラッチ、レベルシフターとイネーブル制御など、互いに関連する機能が複数部品に分かれている場合は、集約検討の入口になります。新規設計だけでなく、基板改版、部品EOL対応、コストダウン活動のタイミングも見直しの機会です。

まとめ

GreenPAKは、アナログ機能とデジタルロジックを組み合わせ、小規模な周辺回路を一つのデバイスへ集約できるプログラマブル・ミックスドシグナルICです。複数の汎用ICやディスクリート部品で構成している回路を見直すことで、部品集約、基板の小型化、トータルBOMコストの合理化、設計の簡素化、管理対象部品の削減、環境負荷低減への貢献が期待できます。

重要なのは、製品を先に当てはめるのではなく、現在の設計課題と信号要件を明確にすることです。置き換え前後を同一条件で比較し、小さな周辺回路から段階的に評価することで、GreenPAKの効果を具体的に判断できます。既存回路の小型化や部品集約、EOL対策に課題を感じている場合は、回路図と部品表の棚卸しからはじめてみてはいかがでしょうか。
