フォトカプラにおける「低IF駆動」と寿命設計の基本

フォトカプラは、入力側の発光素子と出力側の受光素子を組み合わせ、光を介して信号を伝達することで電気的絶縁を実現するデバイスです。産業機器や車載機器で安全性部品として広く使用されています。

図1に示すように、入力側の発光ダイオード(LED)と、出力側のフォトトランジスタは透明樹脂で封入された構造になっており、入力側と出力側は電気的に絶縁された状態で、LEDの発光をフォトトランジスタで検出することで信号を伝達します。

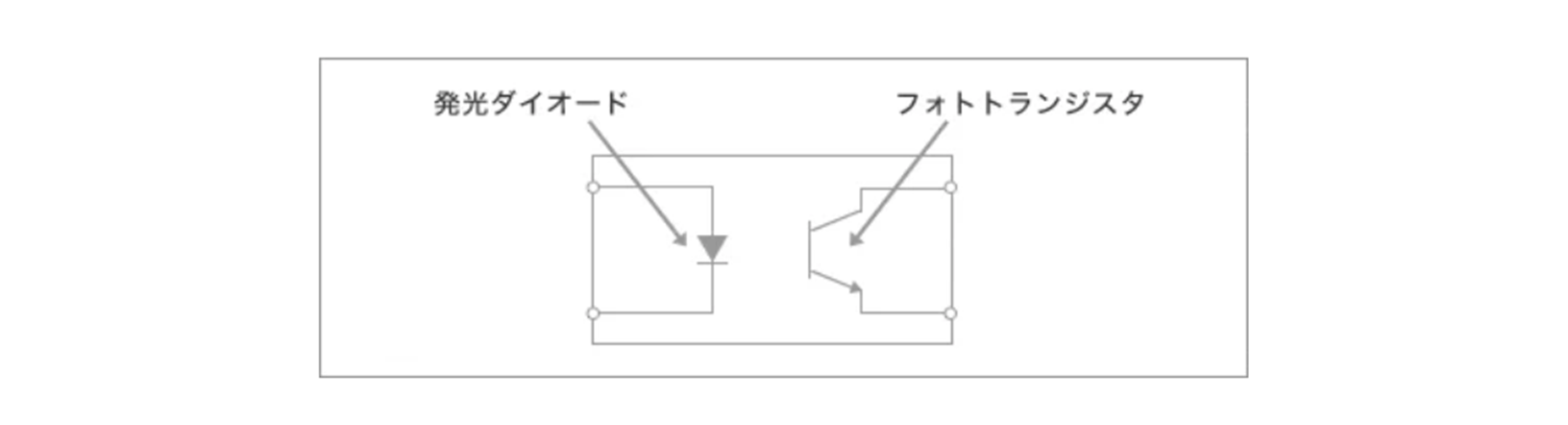

図1　フォトカプラ内部構造

出典：フォトカプラはこうして使う| Renesas ルネサス

このように、フォトカプラは「電気信号を光に変換し、再び電気信号に戻す」という構造を持つため、内部の光伝達効率が動作特性に大きく影響します。その代表的な指標がCTR(Current Transfer Ratio)です。CTRは入力電流(IF)に対する出力電流の比率であり、信号伝達能力を表す基本的な特性です。

フォトカプラの寿命を考える上で本質となるのは、このCTRが時間とともに変化するという点です。特に入力側LEDは通電時の発熱や内部材料の劣化により発光効率が徐々に低下します。その結果、同じIFを印加しても発生する光量が減少し、出力電流が低下し、それに伴いCTRも低下していきます。

さらに、発光素子と受光素子の間を満たしている透明樹脂についても、長期的には熱や光の影響を受けて劣化が進行します。樹脂の透過率が低下することで光の伝達効率が悪化し、これもCTR低下の一因となります。このように、フォトカプラにおけるCTRの低下は、単一の要因ではなく、「発光効率の低下」と「光伝達効率の低下」が組み合わさって進行する点が特徴です。

ここで重要になるのが、LEDの駆動条件、特に順電流(IF)の設定です。一般にIFを大きくすると十分な出力電流が得られ、設計上のマージンを確保しやすくなりますが、その一方で発熱が増加し長期的な信頼性の観点では不利に働きます。逆にIFを低く抑えることで、LEDの負担を軽減し、結果としてCTRの低下を抑制することが可能となります。

図2は入力電流(IF)に対するCTRの変化を示しています。CTRは単純にIFへ比例して増加するわけではなく、ある条件でピークを迎えた後に低下する傾向も見られます。そのため、十分なCTR確保のために過度にIFを高く設定することが必ずしも最適とは限りません。

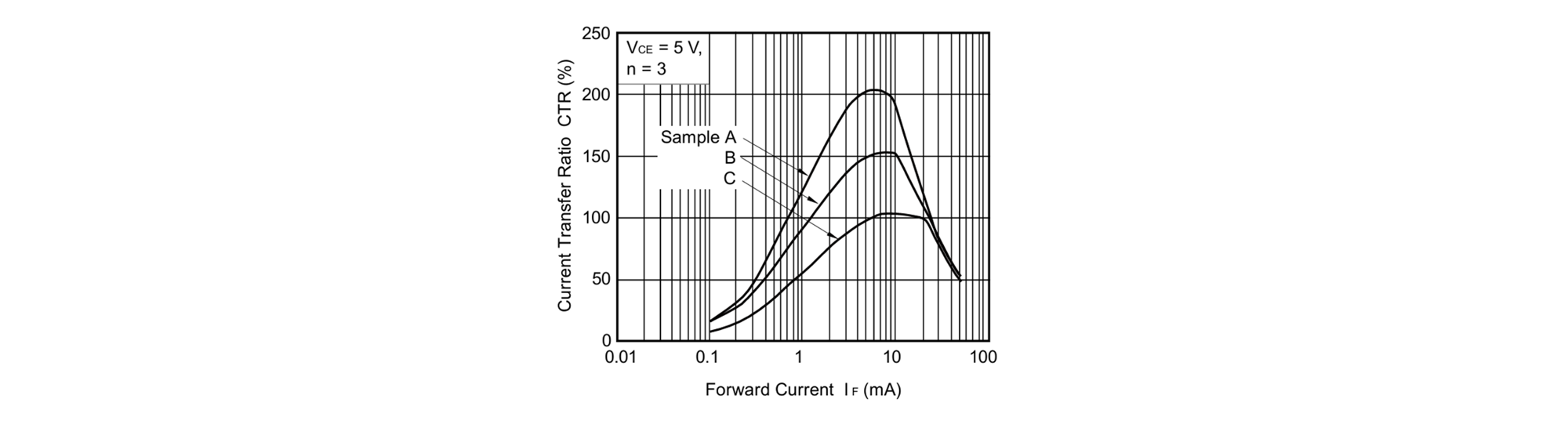

図2　順電流（IF） vs 電流伝達率(CTR)
出典：PS2761B-1 Data Sheet| Renesas ルネサス、p7

このように、フォトカプラにおいては「十分な伝達特性を確保するためにIFを上げる」という設計と、「長期信頼性を確保するためにIFを下げる」という設計がトレードオフの関係にあります。したがって、単に初期特性を満たすだけでなく、長期的な特性変化を見据えた寿命設計が重要となります。

何故フォトカプラは寿命を考慮した設計が必要なのか

フォトカプラの寿命に影響を与える要因と設計の考え方

低IF・温度・経年劣化の関係

フォトカプラの寿命を適切に見積もるためには、CTRの経年劣化に影響を与える主要なパラメータを理解し、それらを踏まえた設計を行うことが重要です。特に影響が大きい要因として、入力電流(IF)、温度、そして動作時間が挙げられます。

まず、入力電流(IF)は発光素子の劣化に最も大きく影響する要因の一つです。IFを大きく設定すると十分な出力電流を確保しやすくなりますが、その一方で発光素子の発熱が増加し、発光効率の低下を早める要因となります。逆にIFを低く抑えることで発熱を抑制でき、結果としてCTRの経年劣化を緩やかにすることが可能です。

次に温度の影響です。フォトカプラは周囲温度や自己発熱の影響を受け、高温環境では発光素子および封止樹脂の劣化が加速します。特に車載や産業用途のように高温条件での使用が想定される場合には、温度による劣化の進行を考慮した設計が不可欠となります。

さらに、動作時間に比例した経年劣化も無視できません。フォトカプラは長時間の通電により徐々に特性が変化するため、使用期間全体を通じたCTRの変化を見積もる必要があります。CTR劣化には温度条件が大きく影響します。図3は異なる温度条件におけるCTRの経時変化を示したもので、高温条件ほどCTR低下が早く進行することがわかります。

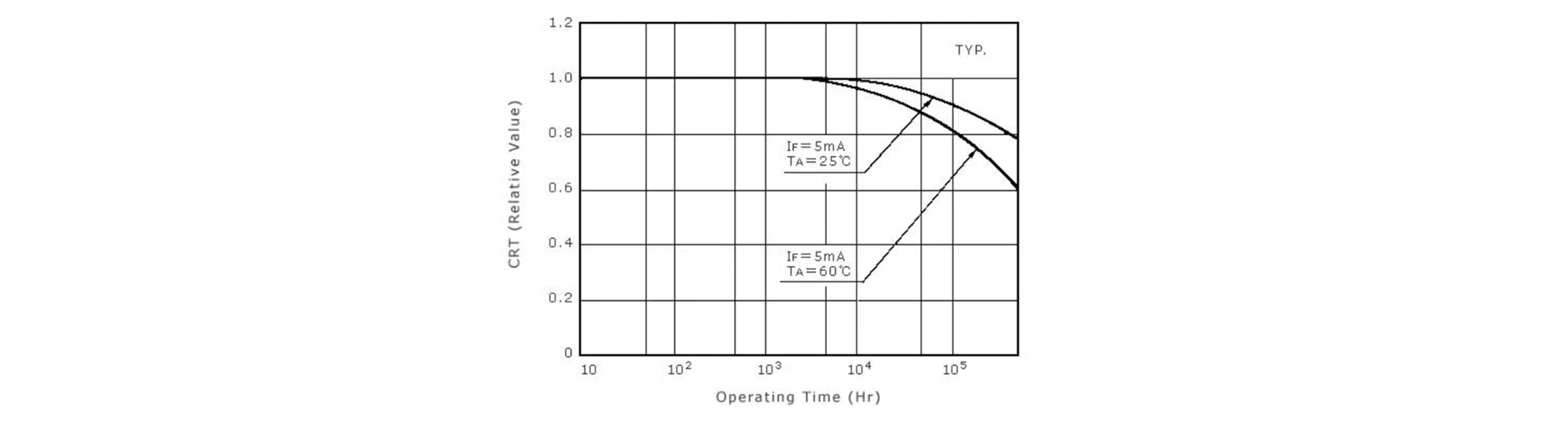

図3　温度による長期的なCTR劣化グラフ
出典：汎用フォトカプラの電流伝達率（CTR） | Renesas ルネサス

図4からは、周囲温度だけでなく入力電流(IF)も寿命に大きな影響を与えることがわかります。特に高温環境かつ高IF条件では寿命が大きく短縮されるため、長期使用を前提とする機器では慎重な条件設定が求められます。

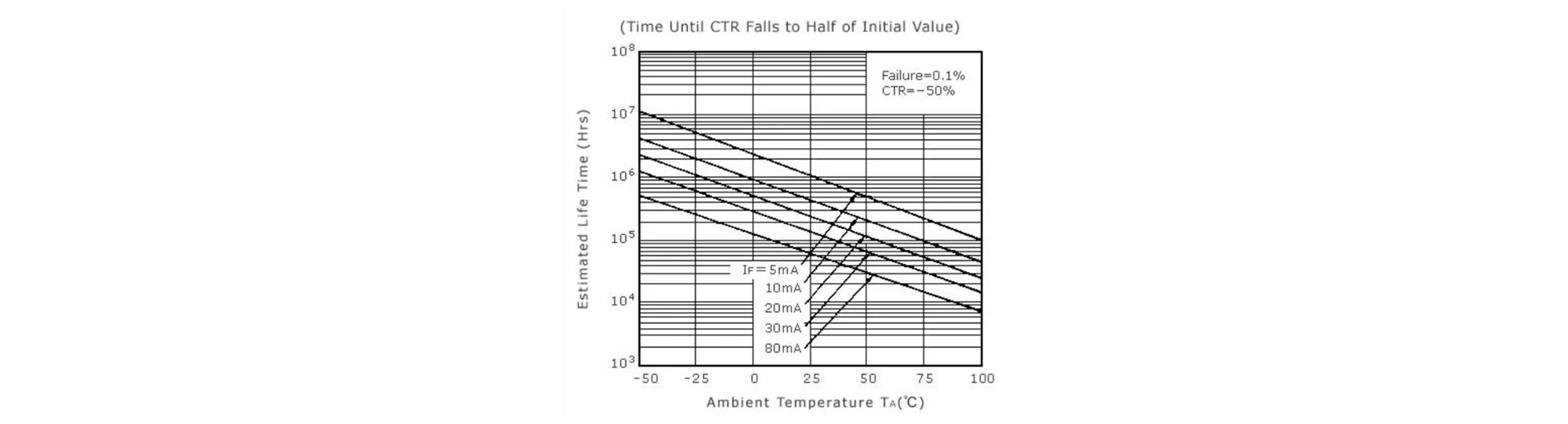

図4　温度および電流による寿命（CTRが初期値の半分）グラフ
出典：汎用フォトカプラの電流伝達率（CTR） | Renesas ルネサス

実際の設計ではCTRマージンをどこまで見込むべきか？

フォトカプラの設計では、必要な出力電流を満たすためにCTRの最低保証値を基準として設計を行うのが一般的です。しかし実際には、CTRは製品ばらつきだけでなく、周囲温度や経年劣化によっても変化します。そのため、初期状態で必要条件を満たしていたとしても、長期間使用する中で徐々に設計マージンが失われる可能性があります。

例えば、初期段階で十分な余裕があるように見えても、高温環境で長期間動作した場合にはCTRが低下し、結果として出力電流が不足するケースも考えられます。

特に産業機器では、
・制御盤内の高温環境
・24時間連続運転
・10年以上の長期使用
といった条件が珍しくありません。

このような用途では、初期CTRのみではなく、温度ディレーティング、経年劣化、必要出力電流、まで考慮した上で十分なマージンを確保することが重要です。

また、フォトカプラのCTRには製品ごとのばらつきも存在するため、設計時には代表値ではなく最低保証値を基準に検討することが推奨されます。量産時のばらつきと経年変化を同時に考慮することで、フィールドでの予期せぬ誤動作リスクを低減できます。一方で、マージン確保のために入力電流(IF)を大きく設定すると、LEDへの負荷が増加し、CTR劣化を促進する要因となります。

つまり、
・CTRマージンは確保したい
・長寿命化も実現したい
という相反する要求への対応が、フォトカプラ設計における大きな課題となります。

この課題に対する有効なアプローチの一つが、「低IFでも十分なCTRを確保できるフォトカプラ」を選定することです。しかし従来のフォトカプラでは、低IF動作と高CTR特性の両立が難しく、十分なマージンを確保するために入力電流を増やさざるを得ないケースもありました。そのため近年では、低IF動作を前提に高CTRを実現した製品への注目が高まっています。

低IF駆動で長寿命を実現するRV1S2x51A/RV1S2x55Aシリーズの特長

前述の通り、フォトカプラの長期信頼性を確保するためには、入力電流(IF)を抑えた低IF駆動が有効です。一方で、IFを低くするとCTR不足により出力電流が確保できず、動作マージンの確保が難しくなるという課題があります。低IFでも高いCTR特性を持つフォトカプラを選定することで、このトレードオフに対する有効な解決策となります。

Renesas製のRV1S2x51AおよびRV1S2x55Aシリーズは、低IF駆動と高CTRを両立したフォトカプラとして設計されています。本シリーズの大きな特長の一つが、低入力電流での動作に対応している点です。数十nAレベルの低IFでも十分な出力が得られる設計となっており、従来よりもLEDへのストレスを低減しながら動作させることが可能です。これにより、発光素子の劣化を抑制し、CTR低下を緩やかにすることで長寿命化に貢献します。

例えば図5に示すようにRV1S2451Aシリーズでは高いCTR特性を有しており、IF＝50μA時に最小300%のCTRが保証されています。これにより、低IF駆動であっても十分な出力電流を確保でき、設計マージンを維持しやすくなります。また、用途に応じてDC入力タイプだけではなく、RV1S2255AやRV1S2955AのようなAC入力タイプのラインアップが用意されており、さまざまな回路構成に柔軟に対応可能です。加えて、パッケージについても延面距離15mmの高絶縁タイプをはじめ、8.2mmや4mmといった複数のバリエーションが展開されており、必要な絶縁性能と実装面積のバランスに応じた選定が可能です。

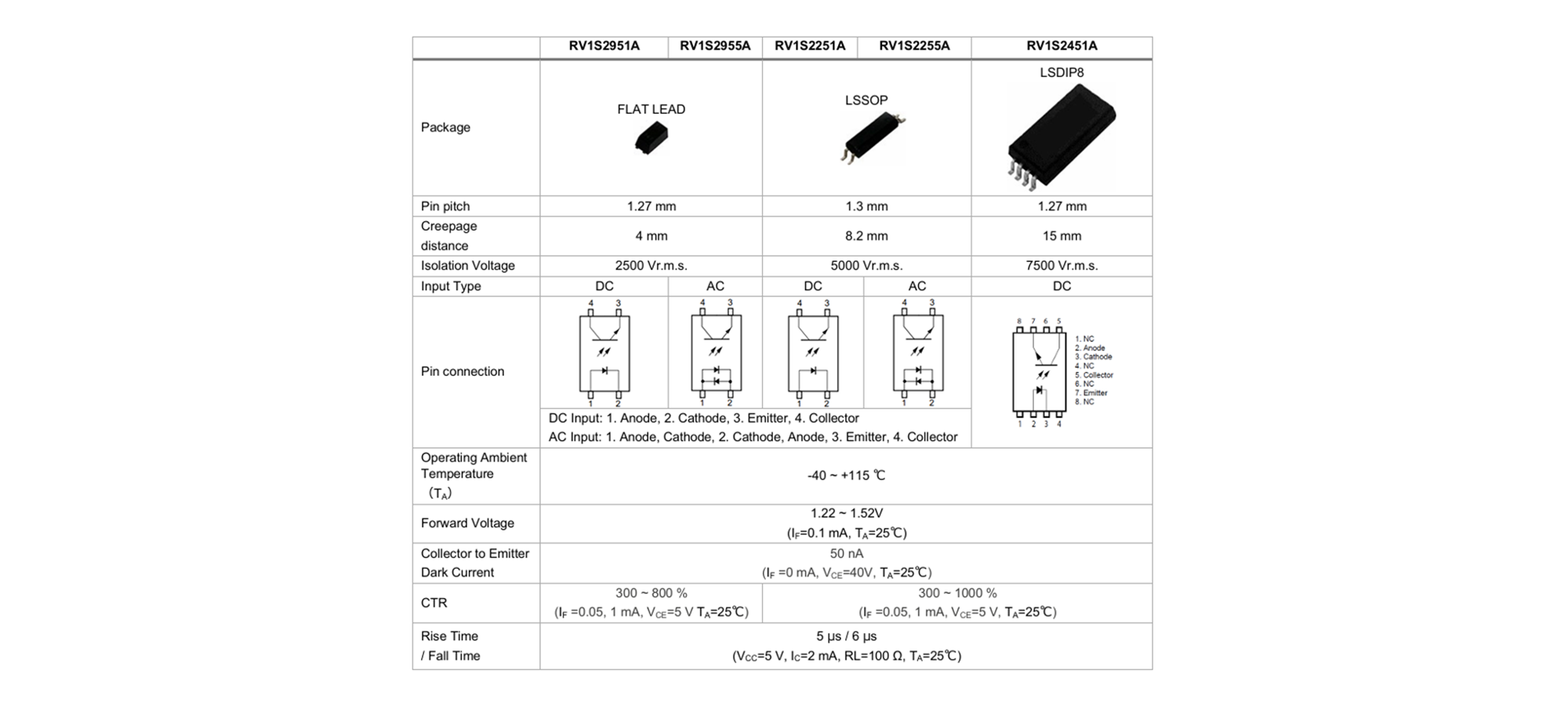

図5　 RV1S2x51AおよびRV1S2x55Aシリーズ概要
出典：産業機器の小型化、設計容易化に貢献する絶縁素子ソリューション、p3

このように、本シリーズは「低IFで長寿命化を図りたい」という要求と、「十分なCTRを確保して安定動作させたい」という要求を両立する設計となっており、長期信頼性が求められる産業機器や車載機器において有効な選択肢となります。

Renesas社では今回ご紹介したRV1S2x51AおよびRV1S2x55Aシリーズに加え、高速通信向けフォトカプラやIPMやゲート駆動向けカプラなど、さまざまな用途のフォトカプラを数多くのパッケージ展開で取り揃えていますので、ぜひHPをご覧頂ければと思います。
