Timberwolf 評価ボード動作手順

本コラムではTimberwolfの評価ボードをGUI(MiTuner)と繋いで制御するための方法について説明します。

評価ボード動作手順

1. MiTuner 6.9.0をインストールしてください。

2. 評価ボードに電源を入れてください。

3. JAIB1のジャンパーに添付の2,4,6にピンを刺していただき、USBの変換コネクターを接続してください。

4. USBケーブルでPCと接続してください。

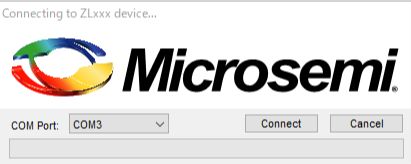

5. MiTuner 6.9.0を起動してください。その際、下記のwindowが開きます。Connectを押してください。

6. MiTunerを起動後、Firmwareタブ ⇒ Stop Firmwareのボタン ⇒ Erase Flashのボタンの順番で押してください。

7. MicrochipのSDSサイトよりMicrosemi_ZLS38063_1_ASR_Assist_firmware_P1_4_7.zipをDownloadしてください。
 こちらは、TimberwolfのFirmware imageとconfiguration fileになります。こちらを解凍していただき適当なフォルダーに入れてください。

8. …ボタンを押していただき、先ほど解凍したフォルダーからMicrosemi_ZLS38063_1_P1_4_7_Firmware.s3を選択してください。

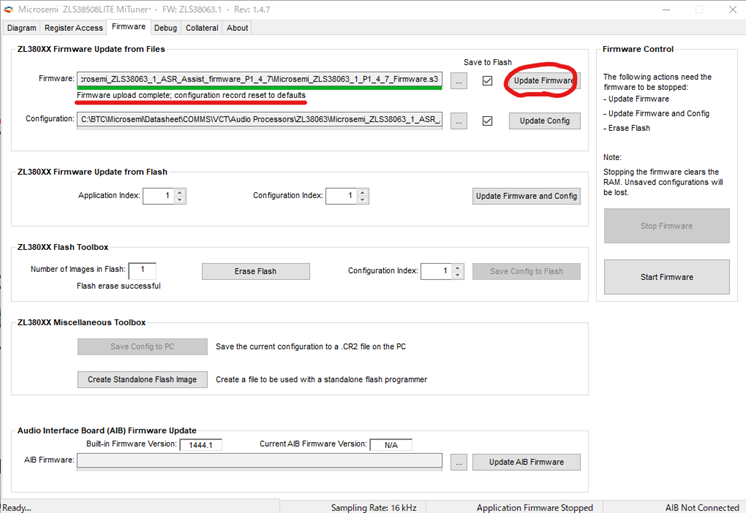

9. Update Firmwareボタンを押していただき、完了するまでお待ちください。

10. Configurationも同様に…ボタンを押していただき、Microsemi_ZLS38063_1_P1_4_7_Config.cr2を選択して
  Update Configボタンを押してください。そして最後にStart Firmwareボタンを押してください。

11. その後、Diagramタブを押していただくと、下記の画面になります。

12. Audio Path Configurationをクリックしてください。

13. 接続を以下のように設定してください。

14. 一度MiTuner6.9.0を消してUSBケーブルを抜いてください。

15. 付属のmicroUSB to USBケーブルを添付のように指してください。

16. Miture6.9.0を立ち上げてconnectを押してください。

17. 下記のGUIが現れます。Audio Path Configurationのボタンを押してください。

18. Cross point switchのタブを押していただき、添付のように設定してください。

19. 上記のGUIは閉じてください。この状態で基本の設定は完了です。これ以降の設定変更は、再度JAIB1のジャンパー
  からUSBのケーブルを指していただき、MiTunerを起動いただき、ZL38063の設定を変更することが可能です。

JAIB1 to USB ケーブル:ZL38063のGUIを起動
miniUSB to USBケーブル:ZL38090のGUIを起動

不明な点などありましたら、お問い合わせください。
