PCIe Configuration Registerとは

PCIeインターフェースは、今では広く使われている技術ですが、規格書(PCIe Specification)だけでは少し分かり難いため、本コラムでは、規格書から抜粋したトピックについて説明していきます。

PCIe Deviceの基本的なRegisterは、Configuration Registerと呼ばれる領域にあります。

このConfiguration Registerには様々なRegisterがありますが、ここではConfiguration Space Headerについて説明します。

Configuration Space HeaderはType0とType1に分かれていて、共通部分とType個別部分で構成されています。Type 0 Configuration Space HaderはEndpoint Deviceに、Type 1 Configuration Space HeaderはRoot PortやPCIe SwitchのUpstream Port/Downstream Portに、使用されます。

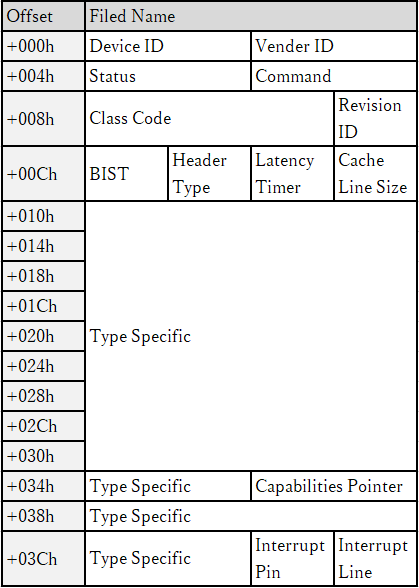

以下にフォーマットを記載します。詳細についてはPCIe規格をご確認ください。

＊上記フォーマット内のType Specific Fieldは、Type 0とType 1でそれぞれ異なるRegisterを構成します。

フォーマットの違い

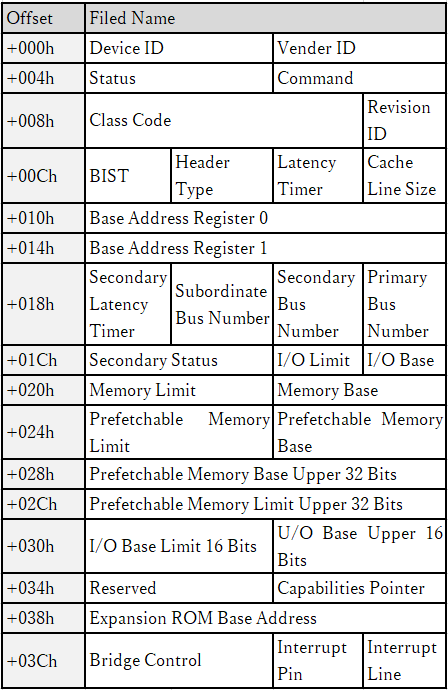

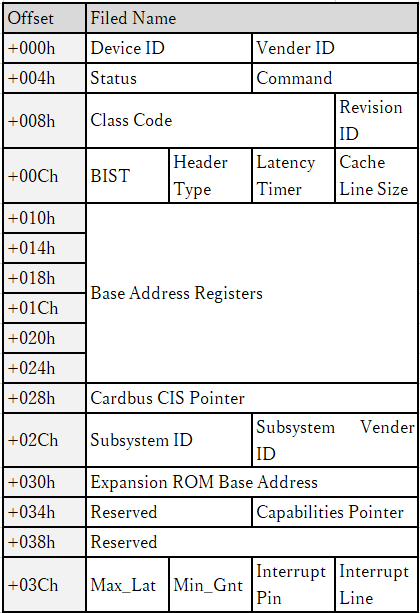

以下に、Type 0 Configuration Space RegisterとType 1 Configuration Space Registerのフォーマットの違いを説明します。

Type 0 Configuration Space HeaderにはType 0 Configuration Read/Write、Type 1 Configuration Space HeaderにはType 1 Configuration Read/Writeを、それぞれ使用してアクセスすることができます。
