Bluetooth　A2DPプロファイルの使用方法の多様化

今まではBluetooth　A2DPプロファイルはBluetoothスピーカー、電話会議システム、楽器、ヘッドセットなど、受信側で使用されることが多く、送信側は、ほとんどがスマートフォンとタブレット等、既存製品からのオーディオを送信をすることが多い状況でした。

しかしながら、近年、Bluetoothのオーディオ製品の多用化が進み、送信側のBluetoothモジュールを使用する製品が増えてきました。その中で、お客様としてもA2DPの送信側のモジュールの要求が多くなってきました。

そんなお客様の要求にこたえるために、Microchip社からBM83モジュールのご紹介をします。一般的なA2DP送信機能はもちろん、対抗の受信機を同製品で揃えて頂くことで、複数同時にオーディオ受信が可能となる独自機能などもございます。

Microchip社製品内で、初めてBluetooth音声送信機能搭載（A2DPプロファイル）

Microchip社では複数のBluetoothオーディオ向けモジュール製品をリリースしておりますが、同社内では初めてオーディオ送信機能を搭載した製品です。これにより、Bluetoothヘッドフォンやスピーカーと接続し、オーディオの送信が可能となりました。

もちろん、受信側にも対応しておりますので、これまでの同社オーディオ向けBluetoothモジュール製品より、幅広いアプリケーションで使用頂くことが可能になりました。

「BM83」モジュールの特長

電波認証取得済みのアンテナを搭載、RFシールドを実装しているため、短期間で開発可能

小型サイズ(32mm x 15mm x 2.5mm)なので最小限のスペースに実装可能
Bluetooth SIG 認証取得済のため、ロゴ認証の工数を削減
Bluetooth および BLE（Bluetooth Low Energy）機能をデュアルモードで使用可能
UARTインターフェイスを搭載しているため、マイコンから簡単なプログラムでBluetooth通信を実現可能
OTA(Over The Air)機能でFirmware更新可能

6つの地域と国で電波認証を取得済み

BM83はCE、FCC、ISED、MIC、KCC、NCCと、6つの地域と国で認証を取得しているため、EU、アメリカ、カナダ、日本、韓国、台湾ですぐに使用することができます。
そのため、電波認証のためのコストと時間を大幅に短縮しながら、これらの地域に製品展開することができます。

独自機能でマルチスピーカーソリューションを実現

Microchip社独自機能でマルチスピーカー機能を搭載しました。

左図は、コンサートモードでの接続構成です。

スマートフォンとマスタースピーカーを接続させオーディオを再生すると、マスタースピーカーから複数のスレーブスピーカーに対してオーディオを送信し低遅延で再生可能です。

これにより、より迫力のあるオーディオアプリケーションが実現可能です。

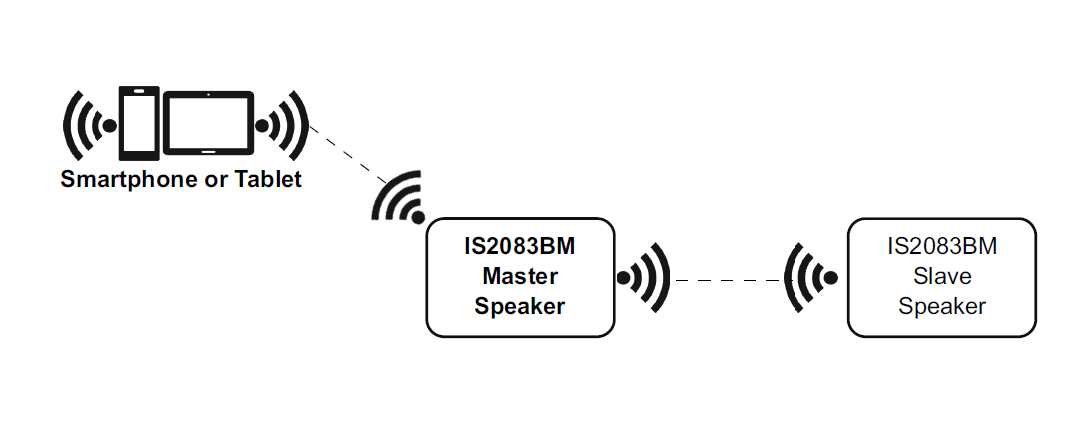

左図は、ステレオモードの接続構成になります。

スマートフォンとマスタースピーカーを接続させオーディオを再生すると、左右のスピーカーから同期したオーディオが再生され、ステレオスピーカーが実現できます。

すぐに評価できる「BM83」評価ボード

BM83 Evaluation Board(Part Number:DM164152)には、以下が付属しています。

•BM83モジュール(接続用キャリーボード)

• 操作/デモ用オンボードマイコン(PIC32MX450F256L)

• 外部マイコン接続用プラグインモジュール
• STMicroelectronics codec (STA369BW) ドータボード
• ２デジタルマイク (Knowles’ SPH0641LU4H-1) ドータボード
• BM83デバック用J-Link 6-Pin アダプタボード (contact factory for information about the SDK)
• DC電源アダプター

•各種ケーブル(スピーカー、電源、USB)

別途PC、スピーカー、マイク、またはヘッドセットを用意頂ければ、直ぐにご評価頂けます。
