産業機器に適したギガビットイーサネットPHY

"VSC8531XMW" はMicrochip社が提供している10/100/1000BASE-T対応のギガビットイーサネットPHYです。

EMIを低減するラインサイド終端機能を内蔵しているため、ノイズ耐性が必要な産業機器用途に適しています。

また、RGMIIバージョン2.0の標準タイミングに準拠した補償機能を搭載しているためオンボード遅延ラインが不要で設計負荷を軽減しています。

VSC8531XMW には以下の大きな特長・メリットがあります。

  1. マイクロコントローラとのインタフェースが取りやすい
  2. クラス最高の消費電力
  3. 6mm x 6mmの小型パッケージ


それぞれについて解説します。

1. マイクロコントローラとのインタフェースが取りやすい

MACインタフェースとして「RGMII / RMII」をサポートしています。また電圧レベルも1.5V、1.8V、2.5V、3.3V(LVCMOS)と幅広く、マイコンとのインターフェース取りやすくなっています。

Article header library 128537 pic01  1

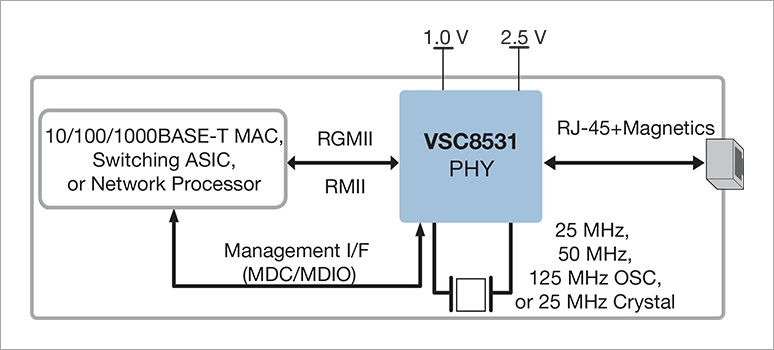

構成図

2. クラス最高の消費電力

Microchip独自のEEEモード(Energy Efficient Ethernet:省電力型のイーサネット)をサポートしています。

そのため、周辺のファン速度やLED輝度を制御するなど、エネルギー効率の高い機能と組み合わせことで、他社の1000BASE-Tデバイスと比較して最大90%の電力削減が可能です。

また、Wake-on-LAN電源管理機能を搭載しているため、マジックパケットを利用した遠隔での電源操作にも対応しています。

3. 6mm x 6mmの小型パッケージ

パッケージのサイズは6mm x 6mmQFNです。スペースが限られた機器にも十分に採用できます。

アプリケーション例

  • 3Dプリンタ、2Dプリンタ
  • デジタルサイネージなどのIoTアプリケーション
  • 家電製品(UHDTV、メディアサーバー、NAS)
Article header library 128537 pic02  1
アプリケーション例

製品概要

型  名 VSC8531XMW
仕  様
  • IEEE 802.3
    (10BASE-T、10BASE-Te、100BASE-TX、および1000BASE-T)
  • 1.5VでRGMII(バージョン1.3)およびRMII(バージョン1.2)をサポートし、1.8V、2.5V、3.3V LVCMOS
  • RGMIIバージョン2.0タイミング準拠
  • 25MHzの水晶または25/50 / 125MHzのクロッキングをサポート
  • ハードウェアストラップによるマイクロコントローラ不要のコンフィグレーション
  • -40℃ ~ 125℃の動作温度をサポート
  • 6mm x 6mm、48ピン単列QFNパッケージ
