USB5744 の特長

USB5744 はMicrochip 社が提供する、マイコン内蔵した4ポートUSB3.1(Gen1)ハブコントローラです。

USB5744 は、USB 3.1(Gen1)に準拠しているため、SuperSpeed(SS)/ Hi-Speed(HS)、フルスピード(FS)、ロースピード(LS)をサポートしています。

SuperSpeedハブは、USB 2.0コントローラと並行して動作することができます。そのため、5GbpsのSuperSpeedデータ転送は、低速のUSB 2.0トラフィックの影響を受けません。

USB5744には3つの大きな特長があります。

  1. マイコンを内蔵した、4ポートUSB3.1(Gen1)ハブコントローラ
  2. わずか7mm×7mmのQFNパッケージ、業界最小サイズで省スペース
  3. 一般的な、USBバッテリ充電をサポート


これらの特長について以下に解説します。

1. マイコンを内蔵した、4ポートUSB3.1(Gen1)ハブコントローラ

マイクロコントローラを内蔵しており、USB 接続に加えてI2C、SPI、UART、GPIO も利用できるため、各種周辺機器と通信できます。

通常のマイクロコントローラ(MCU)により実現される機能を内蔵しているため、新たに別のマイコンを用意してプログラミングする必要はありません。

そのため、部品コストと、新たなソフトウェア開発の工数が削減できます。

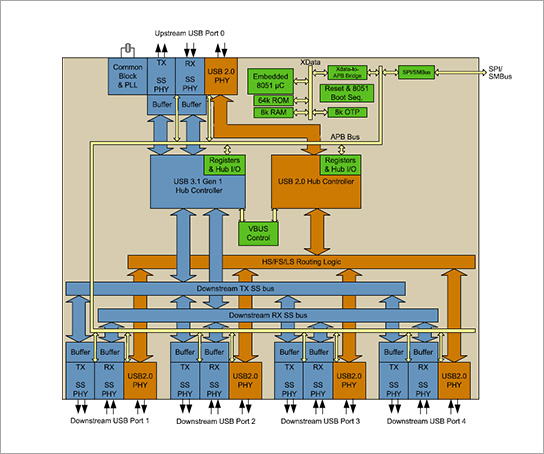

Article header library 127921 pic01  1
ブロック図

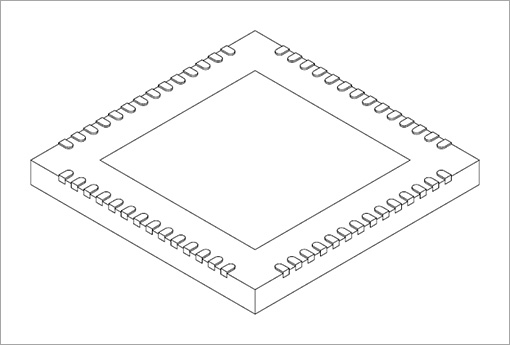

2. わずか7mm×7mmのQFNパッケージ、業界最小サイズで省スペース

大きさは0.4mmピッチ、56ピンQFNパッケージ、業界最小のUSB 3.1ハブです。サイズの制約が厳しい設計に適しています。

Article header library 127921 pic02  1
QFNパッケージ

3. 一般的な、USBバッテリ充電をサポート

USB5744 は以下のように、USBからのバッテリ充電をサポートしています。

  • USB-IF のBattery Charging バージョン1.2 をサポート(DCP, CDP, SDP)
  • Apple 携帯機器充電器エミュレーション
  • 中国YD/T 1591-2006 充電器エミュレーション
  • 中国YD/T 1591-2009 充電器エミュレーション
  • Microchip 社UCS100x ファミリのバッテリ充電コントローラをサポート
  • その他の携帯機器をサポート


ほとんどの一般的な規格に対応しています。
そのため、多くのアプリケーションで問題なく採用することができます。

すぐに試せる評価ボード "EVB-USB5744"

USB5744を簡単に評価するために、評価ボード EVB-USB5744 が用意されています。

以下のステップですぐに評価を開始できます。

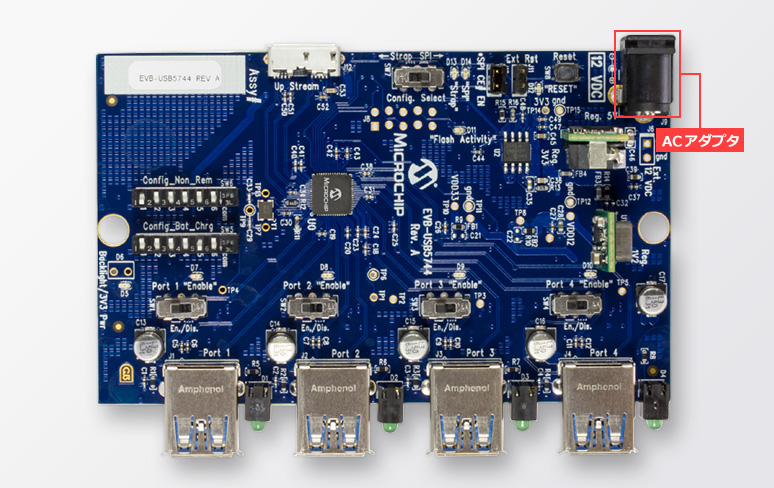

1. ACアダプタを接続する

評価ボード EVB-USB5744 に電源を供給する方法は、2.5 mmコネクタに電源プラグを差し込むか、外部電圧をJ6 Extに印可(12V)することもできます。

Article header library 127921 pic03  1
AC アダプタを接続

2. マイコンへコンフィグレーションを実行する

電源投入後に、マイコンはSPIフラッシュデバイスからプログラムのロードを開始します。

スライドスイッチとジャンパピンを設定することで、ロードするSPIフラッシュデバイスを選択するこができます。

SPIデバイスを選択する設定方法(スライドスイッチをSPI:青LEDが点灯)

Article header library 127921 pic04  1
SPIデバイスを選択する設定方法

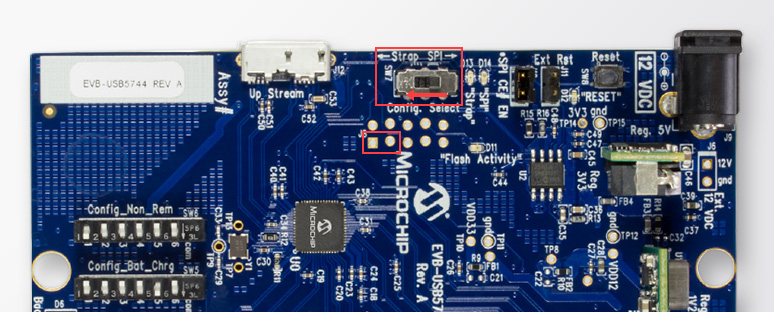

SMBusを選択する設定方法(スライドスイッチをStrap:緑LEDが点灯)

Article header library 127921 pic05  1
SMBusを選択する設定方法

SMBusを使用するには外部回路によって正しいプルアップ抵抗が必要です。SMBus信号はJ8、ピン1およびピン3でアクセスすることができます。

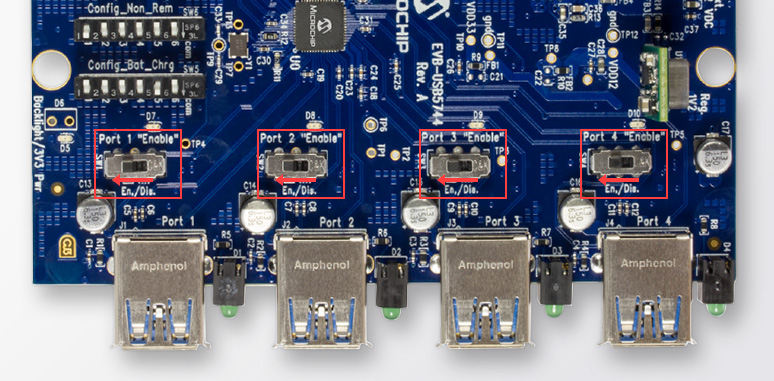

3. 4つのダウンストリームポートへのUSB電源を選択する

4つのダウンストリームポートへのUSB電源は、ポート電源コントローラを介して制御されます。
各ポート最大2.1AのUSBバッテリ充電電力を持っているので合計5A まで対応しています。

Article header library 127921 pic06  1
EVB-USB5744 評価ボード

アプリケーション例

  • USB ハブ
  • ノートブックPC 用のドッキング ステーション
  • PC マザーボード
  • 多機能USB 3.1 Gen 1 周辺機器
Article header library 127921 pic07  1
アプリケーション例

製品概要

型  名 USB5744
スペック
  • USB 3.1(Gen1準拠)
    • 5 Gbps、480 Mbps、12Mbps1.5Mbps動作
  • USB-IFバッテリ充電
    • Battery Charging バージョン1.2 をサポート (DCP, CDP, SDP)
    • Apple 携帯機器充電器エミュレーション
    • 中国YD/T 1591-2006 充電器エミュレーション
    • 中国YD/T 1591-2009 充電器エミュレーション
    • Microchip 社 UCS100xファミリのバッテリ充電をサポート
    • その他の携帯機器をサポート
  • オンチップマイクロコントローラ
    • I / O、VBUS、その他の信号を管理する
    • 8 KBのRAM、64 KBのROM
    • 8 KBワンタイムプログラマブル(OTP)ROM
    • オンチップチャージポンプを内蔵
  • 56ピンVQFN(7 x 7 mm)
  • 3kV HBM JESD22-A114F ESD保護
  • 商用温度範囲(0℃ ~ +70℃)
  • 工業用温度範囲(-40℃ ~ +85℃)
