ATWINC1510はMicrochip社が提供するWi-Fiモジュールです。
ここでは短期間で設計できるアンテナ内蔵タイプの「ATWINC1510」ついて解説します。

「ATWINC1510」の特長

このWi-Fiモジュールは以下の特長があります。

IEEE802.11 b/g/nに対応
超低消費電力：TX172mA、RX70mA、Doze380μA
SPIインタフェース
動作温度範囲：-40~85度
システムソフトウェア拡張できる8MBフラッシュメモリ
超小型サイズ：21.72×14.73×2.11mm
電波認証済日本、米国、カナダ、欧州、インドですぐに利用可能
スタック内蔵のため、短期間で開発可能
動作電圧：2.7～3.3V

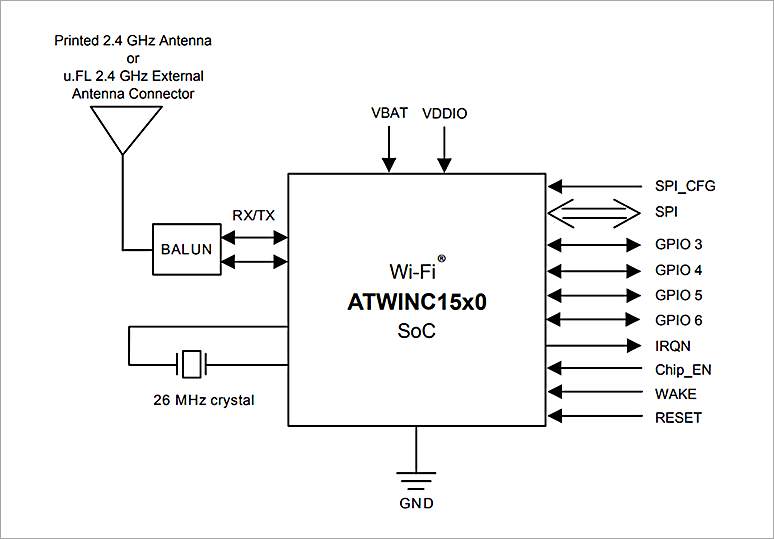

特に、SPI -to- Wi-Fi インタフェースを搭載し、プロトコルスタックも内蔵しているため、既存のマイコンへ最小限の負荷でWi-Fi機能を拡張することができます。

ユーザーの環境に合わせて選べる3つの開発環境

ATWINC1510には短期間で評価が行えるよう、以下の3つの開発環境が用意されています。いずれも、サンプルコードを利用してすぐに評価を行う事ができるようになっています。

1. PICマイコン対応　 WINC1500 PICtail/PICtail Plus Daughter Board

もし、既存のアプリケーションでPICマイコンを利用している場合にはこのボードが最適です。

なぜなら、「PICtail/PICtail Plus」インタフェースに対応しているため、PICマイコン開発ボードに直接Daughter Board接続してすぐに評価を開始できます。

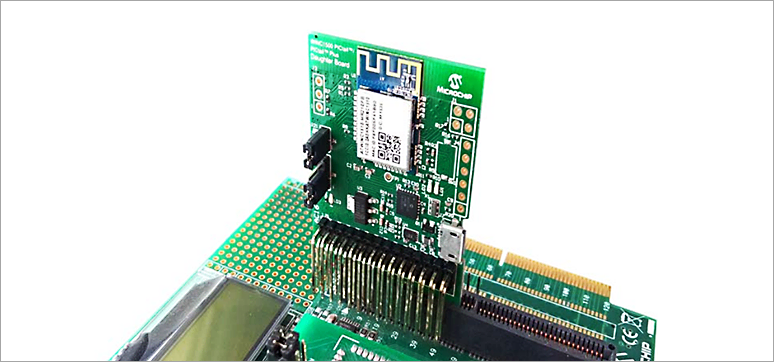

下記の図は、PIC18 EXPLORER BOARDにDaughter Boardを接続しています。

2. スターターキット「ATWINC1500-XSTK」

この開発ボードはWi-Fiモジュール「ATWINC1510」を評価するためのスターターキットです。

ATWINC1510の評価を開始するためのハードウェアが全て揃っています。
梱包物は以下の通りです。

SAMD21 Xplained Pro（Arm® Cortex® -M0搭載）
WINC1500 Xplained Pro Extension board（Wi-Fiモジュール搭載）
I/O1 Xplained Pro Extension board（照度センサ、温度センサ、MicroSD搭載）
Two USB Type A to Micro B Cables（1.5m）

統合開発環境「Atmel Studio」とサンプルコードを利用してすぐに開発を行うことができます。

3. ATWINC1500 Xplained Pro拡張ボード

Xplained Pro評価プラットフォームに対応した拡張ボードです。

すでにSAMD21 Xplained Pro評価ボードを利用している場合に拡張ボードを利用してすぐに評価を始めることができます。

統合開発環境「Atmel Studio」とサンプルコードを利用してすぐに開発を行うことができます。
