MEMS スイッチ技術が開発された背景

スイッチは電子機器や通信機器、計測機器などにおいて、信号や電力を切り替える重要な部品として利用されています。長年にわたり、主に「電磁リレー」と「半導体スイッチ」が使用されてきました。電磁リレーは、金属接点による低損失な導通特性や高いアイソレーション性能を備えており、高周波信号や大電力の制御が可能です。一方で、機械的な可動部を持つため、小型化や高速動作、寿命の面で制約がありました。これに対して半導体スイッチは、小型化や高速動作、高い量産性を実現できる一方、導通時の損失や発熱、オフ時の漏れ電流などが課題となります。特に高周波用途では、挿入損失や線形性がシステム性能に影響を与える場合があります。

このように、従来のスイッチ技術にはそれぞれ明確な強みと課題が存在していました。そのため業界では、電磁リレーの低損失・高アイソレーション性能と、半導体スイッチの小型化・高速動作・高信頼性を両立する新しいスイッチ技術が求められてきました。こうした背景から注目された技術の一つが MEMS (Micro Electro Mechanical Systems) スイッチです。MEMSスイッチは、微細加工技術を利用して機械的なスイッチ機構を半導体プロセスで実現する技術として開発が進められてきました。

Menlo Microsystems の Ideal Switch® とは？

Ideal Switch® は、Menlo Microsystems が開発した独自の MEMSスイッチ技術です。従来の電磁リレーが持つ低損失・高アイソレーション・高電力対応と、半導体スイッチが持つ小型化・高速動作・高い信頼性をあわせ持つことを目指して開発されました。Menlo Microsystems では、長年にわたりスイッチ技術の課題となっていた性能面と実装面のトレードオフを解決するため、GE Research で培われた材料技術やMEMS技術を活用し、独自のIdeal Switch®を開発しました。

Ideal Switch® は、オン状態では金属接点による低抵抗な導通経路を形成し、オフ状態では空気ギャップによる高い絶縁性能を実現します。さらに、半導体プロセスを活用した微細加工技術により、小型化、高速動作、高い再現性を両立しています。この技術により、通信インフラ、試験・計測、防衛・航空宇宙、半導体テスト、量子コンピューティング、電力制御など、幅広いアプリケーション向けの製品開発が進められています。

Ideal Switch® を支えるコア技術

Ideal Switch® は、独自の MEMS 構造とガラス基板技術を組み合わせることで、従来のスイッチ技術では両立が難しかった低損失、高線形性、高信頼性を実現しています。ここでは、Ideal Switch® を支える主要な技術について紹介します。

特殊ビーム構造とガラス基板技術

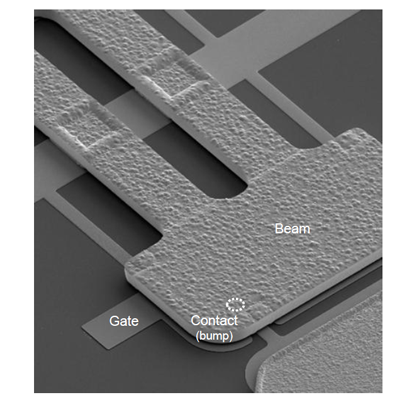

Ideal Switch® は、独自のビーム構造と金属接点、そしてガラス基板を組み合わせた構造を採用しています。これにより、低挿入損失、高線形性、高出力対応、長寿命を実現しています。また、ガラス基板の採用はRF特性の向上にも貢献しています。

Through-Glass Via (TGV) 技術

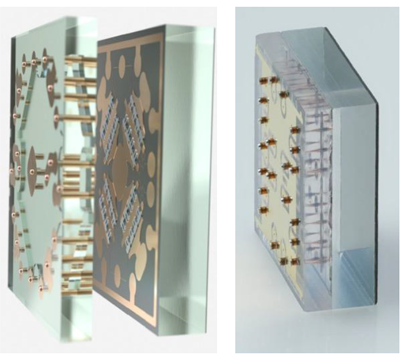

Ideal Switch® では、ガラス基板を貫通する Through-Glass Via (TGV) 技術を採用しています。寄生成分を低減できるため高周波特性に優れ、RFアプリケーションで求められる高い信号品質の実現に寄与します。

スケーラブルな Unit Cell 構造

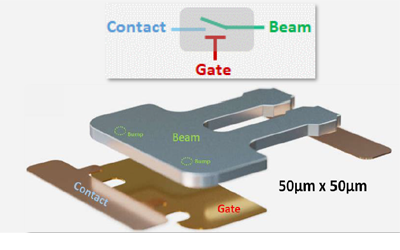

Ideal Switch® は、50µm x 50µm の Unit Cell を基本構造としており、用途に応じて 2次元アレイとして拡張できます。これにより、電圧、電流、電力、周波数などの要求に応じた製品設計が可能となり、多様なスイッチ構成へ柔軟に対応できます。

Ideal Switch® が実現する特長

Ideal Switch® は従来の電磁リレーと半導体スイッチが持つそれぞれの強みを活かしながら、高い RF性能と信頼性を実現しています。

■ 低挿入損失・高アイソレーション
金属接点を用いたスイッチ構造により、低挿入損失と高いアイソレーション性能を実現しています。信号品質への影響を抑えられるため、高周波アプリケーションにも適しています。

■ 高線形性・高出力対応
優れた線形性を備えており、高出力 RFシステムにも対応可能です。通信インフラや試験・計測機器など、高い RF性能が求められる用途に適しています。

■ 長寿命・高信頼性
気密封止された MEMS 構造を採用することで、高い信頼性と長寿命を実現しています。製品によっては30億回を超えるスイッチングサイクルに対応しています。

■ 小型化と高速スイッチング
MEMS 技術と半導体プロセスを活用することで、小型パッケージと高速スイッチングを両立しています。装置の省スペース化やシステムの効率向上にも貢献します。

Ideal Switch® の適用分野

Ideal Switch® は、低損失、高線形性、高信頼性、小型化といった特長を活かし、さまざまなスイッチ製品に採用されています。Menlo Microsystems では、この技術をベースに高周波信号制御から電力制御まで幅広い製品群を展開しています。

■ RFスイッチ
通信インフラ、試験・計測、防衛・航空宇宙分野などで使用されるRFスイッチに採用されています。低挿入損失、高アイソレーション、高線形性といった特長を活かし、高周波信号の切り替えやルーティングを実現します。

■ High-Speed Loopback Switch
半導体テストや高速デジタルインターフェースの評価向け製品にも採用されています。PCIe や SerDes などの高速信号環境において、高速スイッチングによる効率的なテストを可能にします。

■ Cryogenic / Quantum Switch
量子コンピューティングや極低温環境向けのスイッチ製品にも応用されています。極めて低い消費電力と熱影響の少ない特性により、量子ビット制御や計測系の構成に活用されています。

■ Power Relay
Ideal Switch® 技術は、高周波用途だけでなく電力制御分野にも展開されています。従来の電磁リレーやソリッドステートリレーに代わる技術として、スマートグリッドや産業機器向けの電力制御用途への適用が進められています。
