インテル®の Stratix® V GX FPGA 開発キットは、FPGA デザインに迅速に着手するのに必要なハードウェアならびにソフトウェアを含む完全なデザイン環境を提供します。この開発キットは RoHS に準拠しています。

特徴

この開発キットを使用すると、以下が可能になります

  • PCI Express®(PCIe ®)ショート・カード・フォーム・ファクタに準拠する開発ボードを使用した、Gen3(*1)までのデータ・レートの PCIe デザインの開発およびテスト
  • DDR3 または QDR II メモリで構成されるサブシステムの開発とテスト
  • 高速メザニン・カード(HSMC)コネクタを使用して、インテルのパートナーから提供される Serial RapidIO®、10 Gps イーサネット、SONET、CPRI、OBSAI、その他に対応する 35 以上のさまざまな HSMC とインタフェース

*1:開発キットに使用可能な HSMC コネクタ・インタフェース対応のドータ・カード、アダプタ、またはケーブル(いずれもオプション)をご購入いただけます。

注文情報

 製品名  Stratix V GX FPGA 開発キット
 ご注文コード  DK-DEV-5SGXEA7N

開発キットの内容

Stratix V GX FPGA 開発キットには、以下のものが含まれています。

  • Stratix V GX FPGA 開発ボード (図 1 参照
    • 搭載デバイス:
      • Stratix V GX FPGA: 5SGXEA7K2F40C2N
    • コンフィギュレーション、ステータス、およびセットアップ・エレメント
      • JTAG
      • オンボード USB-Blaster™ II ケーブル
      • MAX®II デバイスとフラッシュ・メモリを介したファースト・パッシブ・パラレル(FPP)コンフィギュレーション
      • 1 個のコンフィギュレーション・リセット用プッシュボタン
      • 1 個の CPU リセット用プッシュボタン
      • 2 個のコンフィギュレーション用プッシュボタン
    • クロック
      • 50 MHz、125 MHz、100 MHz、および 148.5 MHz のプログラマブル・オシレータ
      • SMA 入力(LVPECL)
    • 汎用ユーザー入力/出力
      • RJ-45(銅)コネクタ付き 10/100/1000Mbps イーサネット PHY(SGMII)
      • 16x2 キャラクタ LCD
      • 1 個の 8 極デュアル・インライン・パッケージ(DIP)スイッチ
      • 16 個のユーザー用 LED
      • 3 個のユーザー用プッシュボタン
    • メモリ・デバイス
      • DDR3 SDRAM(1,152 メガバイト、72 ビット幅)
      • QDR II+ SRAM(4.5 メガバイト、2 メガビット x 18 ビット幅)
        • フットプリントは QDR II 4 メガビット x 18 ビット幅と互換
      • RLDRAM II (72-Mbyte CIO RLDRAM 搭載 18 ビット幅バス)
    • コンポーネントとインタフェース
      • PCIe x8 エッジ・コネクタ
      • 2 個の HSMC コネクタ
      • シリアル・デジタル・インタフェース(SDI)入力および出力用 SMB
      • QSFP オプティカル・ケージ
      • RJ-45(銅)コネクタ付き 10/100/1000Mbps イーサネット PHY(SGMII)
    • 電源
      • ラップトップ DC 入力
      • PCIe エッジ・コネクタ
      • Nios®II プロセッサ・ウェブ・サーバとリモート・システム・アップデート
    • ループバックおよびデバッグ用 HSMC カード
    • 電源アダプタおよびケーブル
    • Stratix V GX FPGA 開発キット・ソフトウェアの内容
      • ドキュメント類
        • ユーザー・ガイド
        • リファレンス・マニュアル
        • ボード回路図とレイアウト・デザイン・ファイル
      • GUI ベースのボード・テスト・システム
        • オープン・ソース RTL が付いた完全な Quartus II プロジェクトを含みます
      • ボード・アップデート・ポータル
        • オープン・ソース RTL が付いた完全な Quartus II プロジェクトを含みます
      • Quartus II 開発ソフトウェア、開発キット・エディション(DKE)
        • Quartus II ソフトウェアのフル・バージョンを 1 年間使用するためのライセンス

Stratix V GX FPGA 開発ボード

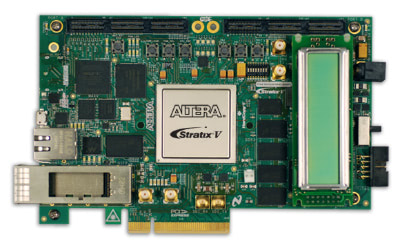

図 1. Stratix V GX FPGA 開発ボード

Stratix V GX FPGA 開発ボードのブロック図

図 2. Stratix V GX FPGA 開発ボードのブロック図

関連資料

ドキュメント 説明
Stratix V GX FPGA 開発ボード・リファレンス・マニュアル (英語版・PDF) ボードのコンポーネントおよびインタフェースに関する詳細を含んでいます。
Stratix V GX FPGA 開発キット・ユーザー・ガイド(英語版・PDF)

Stratix IV GX FPGA 開発ボードのセットアップおよび搭載されたソフトウェアの使用方法について解説しています。

キット・インストール(ES シリコン搭載ボード用)

リファレンス・マニュアル、ユーザー・ガイド、クイック・スタートガイド、部品表、レイアウト、PCB、回路図、ボード・アップデート・ポータルのサンプル・ファイル、ボード・テスト・システムのサンプル・ファイルなど、すべてのファイルのフル・インストール内容は、DDR3 SDRAM の性能が向上し、トランシーバのデザインが改善された Quartus II ソフトウェア・バージョン 11.1 SP2 にアップデートされます。

キット・インストール

リファレンス・マニュアル、ユーザー・ガイド、クイック・スタートガイド、部品表、レイアウト、PCB、回路図、ボード・アップデート・ポータルのサンプル・ファイル、ボード・テスト・システムのサンプル・ファイルなど、すべてのファイルのフル・インストール
