超低価格 CPLD プラットフォーム

MAX® V CPLD 開発キット は、低コスト、低消費電力の CPLD デザイン開発をすぐに開始する ための、包括的かつ低コストのハードウェア・プラットフォームです。当開発キットでは、一般的な CPLD アプリケーションのプロトタイプ回路を作成できるように、周辺の拡張 I/O を豊富に用意しており、お客様がすぐに CPLD の開発を行っていただけるよう設計されています。



MAX V 開発ボードの内容

■ MAX V 開発キット ご発注型名 DK-DEV-5M570ZN

■ RoHS 準拠 MAX V 開発ボード

  - MAX V CPLD (5M570Z、256 ピン FBGA、-5 スピード・グレード)

  - エンベデッド USB-BlasterTM回路を介したJTAGチェーン

  - 10 MHz シングル・エンド外部オシレータ・クロック・ソース

  - シャント抵抗 (CPLD 電流/電力を測定するためのプローブ・ポイント)

  - 1 個の静電容量式タッチセンス・ボタン (ユーザ定義)

  - 2 個のユーザ定義プッシュ・ボタン

  - 2 個のユーザ定義 LED

  - コネクタ

     ・ 2 個の汎用 2 x 20 ピン 0.1 インチ拡張ヘッダ

     ・ 4 ピン PC スピーカ・ヘッダ

     ・ 2 個の 2X 9 ピン・モータ制御ヘッダ

     ・ USB タイプ B コネクタ (電源および通信ポート)

          ・ USB ケーブル付属

     ・ ユーザが I2C シリアル EEPROM または SPI EEPROM を実装するための空きスペース

■ MAX V CPLD を開発するための Quartus II ウェブ・エディション/ サブスクリプション・エディションは
    こちらからダウンロードしてください。



Quartus II のダウンロード はこちらから → → → CLICK !!

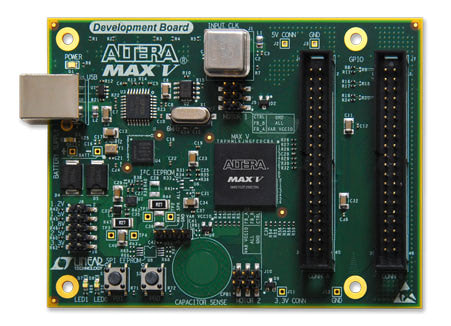

< MAX V 開発キット外観 >

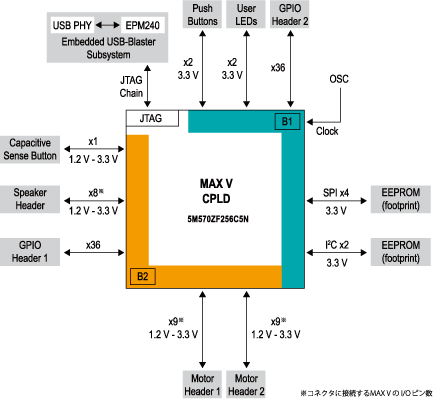

< MAX V 開発キットブロック・ダイヤグラム >
