特徴

この開発キットを使用すると、以下が可能となります。

• FPGA プロトタイピング
• FPGA 消費電力測定回路
• 最大 3.125 Gbps のトランシーバ I/O の信号品質テスト
  • 最大転送レート 1,000 Mbps の PCI Express®(PCIe®) x4 レーン
  • エンドポイントまたはルートポート

注文情報

開発キットの内容

Cyclone V GX FPGA 開発キットには、以下のものが含まれています。

• Cyclone V GX FPGA 開発ボード（図 1 参照）
  • 搭載デバイス
    • Cyclone V GX FPGA - 5CGXFC7D6F31C7NES
    • MAX® V CPLD - 5M2210ZF256C4N (システム・コントローラ)
    • MAX II CPLD - EPM240M100C4N (エンベデッド USB-Blaster™ II)
    • MAX II CPLD- EPM240M100C4N (オプション、サードパーティ製セキュリティ CPLD 機能)
  • 構成
    • エンベデッド USB-Blaster II (JTAG)
    • ファースト・パッシブ・パラレル (PFL)
  • メモリ・デバイス
    • 2 バンクの誤り訂正コード (ECC) 対応 40 ビット DDR3 SDRAM
    • 512 メガバイトのフラッシュ・メモリおよび 18 メガバイトの SRAM
  • 標準通信ポート
    • USB 2.0
    • ギガビット・イーサネット
    • PCIe x4 エッジ・コネクタ
    • 汎用高速メザニン・カード (HSMC) (4 チャネルのトランシーバ、16 チャネルの Tx LDVS、16 チャネルの Rx LVDS)
    • 1 本の SDI チャネル
    • トランシーバ・チャネル 1 本あたり 2 個の SMA コネクタ
  • プッシュボタン、DIP スイッチ、および LED
  • クロック
    • FPGA 基準クロック入力用プログラマブル・クロック・ジェネレータ
    • FPGA 基準クロック入力用 125 MHz LVDS オシレータ
    • FPGA 基準クロック入力用 148.5/148.35 MHz LVDS VCXO
    • FPGA および MAX V FPGA クロック入力用 50 MHz シングルエンド・オシレータ
    • MAX V FPGA コンフィギュレーション・クロック入力用 100 MHz シングルエンド・オシレータ
    • SMA 入力（LVPECL）
  • 電源
    • ラップトップ DC 電源入力アダプタ (14 ～ 20V)
    • PCIe エッジ・コネクタ
  • システム・モニタ回路
    • 電源 (電圧、電流、ワット数)
  • 筐体
    • PCIe カード標準サイズ (6.600" x 4.199")
• Cyclone V GX FPGA 開発キット・ソフトウェアの内容（表 2 からダウンロード可能）
  • デザイン例
    • PCIe ループバックおよびリファレンス・デザイン
    • ボード・テスト・システム (BTS）*
    • ボード・アップデート・ポータル (BUP)*
      • Nios® II エンベデッド・ソフト・プロセッサおよびイーサネットを含みます
  • このキットには Quartus II 開発ソフトウェアのライセンスは含まれません。

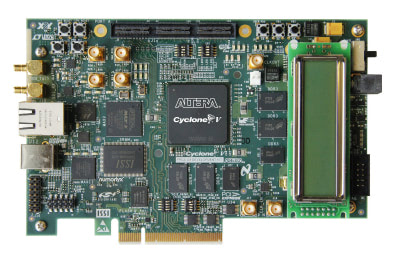

図1. Cyclone V GX FPGA 開発キット
