インテル® の Cyclone® V GT FPGA 開発キットは、Cyclone V GT FPGA アプリケーションのプロトタイピングに使用でき、
低コストかつ低消費電力の FPGA システム・レベル・デザインを素早く開発するためのデザイン環境を提供します。
このキットは、以下をはじめとするさまざまな機能をサポートしています。
- FPGA プロトタイピング
- FPGA 消費電力測定回路
- 最大 5.0 Gbps のトランシーバー I/O 性能
- PCI Express®(PCIe®) Gen2 x4 (レーンあたり 5.0 Gbps)
- エンドポイントまたはルートポートのサポート
注文情報
| 製品名 | Cyclone V GT FPGA 開発キット |
| ご注文コード | DK-DEV-5CGTD9N |
開発キットの内容
Cyclone V GT FPGA 開発キットには、以下のものが含まれています。

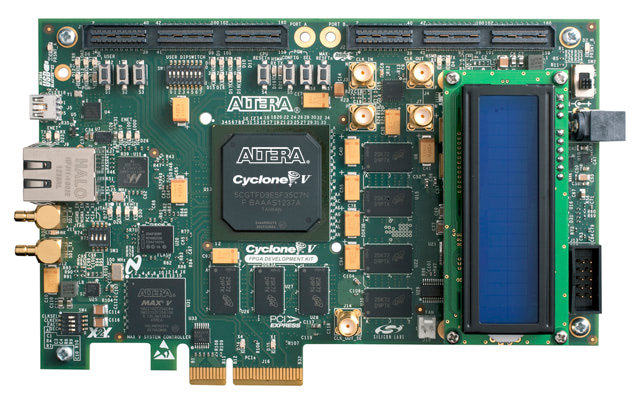

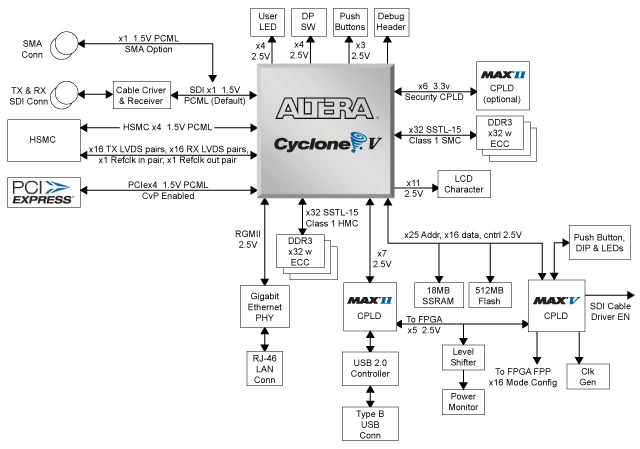

・Cyclone V GT FPGA 開発ボード
搭載デバイス：
- Cyclone V GT FPGA-5CGTFD9E5F35C7N
- MAX® V CPLD-5M2210ZF256 (システム・コントローラー)
- MAX II CPLD-EPM570GT100C3N (オンボード USB Blaster™ II)
- MAX II CPLD-EPM570ZM100 (ASSP CPLD フットプリント)
構成
- エンベデッド USB-Blaster II (JTAG)
- ファースト・パッシブ・パラレル (PFL)
- インテル EPCQ-EPCQ256SI16N (クワッド・シリアル・コンフィギュレーション・デバイス)
メモリー・デバイス
- 1 メガバイトの誤り訂正コード (ECC) 対応 40 ビット DDR3 SDRAM
(ハード・メモリー・コントローラー (HMC))
- 1 メガバイトの 64 ビット DDR3 SDRAM (ソフト・メモリー・コントローラー (SMC))
- 1 ギガビットの同期フラッシュ (x16)
標準通信ポート
- PCIe x4 エッジ・コネクター
- ギガビット・イーサネット (GbE)
- 1 つの SMA クロック出力
- 2 個の汎用高速メザニン・カード (HSMC) コネクター
(それぞれ 4 本の高速シリアル・トランシーバー・チャネルを装備)
- 1 本の SDI チャネル - RX/ TX 各 1 個の SMB
- 抵抗挿入オプションにより HSMA とチャネルを共有
プッシュボタン、DIP スイッチ、および LED
クロック
- FPGA 基準クロック入力用プログラマブル・クロック・ジェネレーター
- FPGA 基準クロック入力用 125 MHz LVDS オシレーター
- FPGA 基準クロック入力用 148.5/148.35 MHz LVDS VCXO
- FPGA および MAX V FPGA クロック入力用 50 MHz シングルエンド・オシレーター
- MAX V FPGA コンフィギュレーション・クロック入力用 100 MHz シングルエンド・オシレーター
- SMA 入力（LVPECL）
・電源
- ラップトップ DC 電源入力アダプター (14 ～ 20V)
- PCIe エッジ・コネクター
・システム・モニター回路
- 電源 (電圧、電流、ワット数)
・筐体
- PCIe カード標準サイズ (4.376" x 6.600")
関連資料
|
ドキュメント |
説明 |
| Cyclone V GT FPGA 開発ボードのセットアップおよび搭載されたソフトウェアの使用方法について解説しています。 | |
| Cyclone V GT FPGA 開発ボード・リファレンス・マニュアル(英語版・PDF) | ボードのコンポーネントおよびインターフェースに関する詳細を含んでいます。 |
|
リファレンス・マニュアル、ユーザー・ガイド、クイック・スタートガイド、部品表、レイアウト、PCB、回路図、ボード・アップデート・ポータルのサンプル・ファイル、ボード・テスト・システムのサンプル・ファイルなど、すべてのファイルのフル・インストール。ボード・アップデート・ポータルは Qsys にアップグレードされています。 |
注： このキット・インストレーションは、Quartus II 開発ソフトウェア・ウェブ・エディション v13.0 で動作します。
