Cyclone® V E 開発キットは、産業用ネットワーク、防衛機器、医療機器アプリケーションをはじめとする、さまざまなマーケットやアプリケーションのための包括的な汎用開発プラットフォームを提供します。このキットは、インテル®のCyclone V デバイスのほか、複数バンクの DDR3/ LPDDR2 メモリ、LCD キャラクタ・ディスプレイ、LED、ユーザー用スイッチ、USB/RJ-45 コネクタを含む数多くのオンボード・リソースを搭載しています。Cyclone V E 開発キットを使用すれば、産業用イーサネット IP (Intellectual Property) コアにより、リアルタイム・イーサネット通信の実装における柔軟性が高まります。
注文情報
製品名 | Cyclone V E FPGA 開発キット |
ご注文コード | DK-DEV-5CEA7N |
Cyclone V E 開発キットには、5CEFA7F31C7N スピード・グレード・シリコン・デバイスが含まれています。 |
開発キットの内容
Cyclone V E FPGA 開発キットには、以下のものが含まれています。

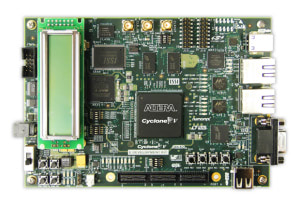

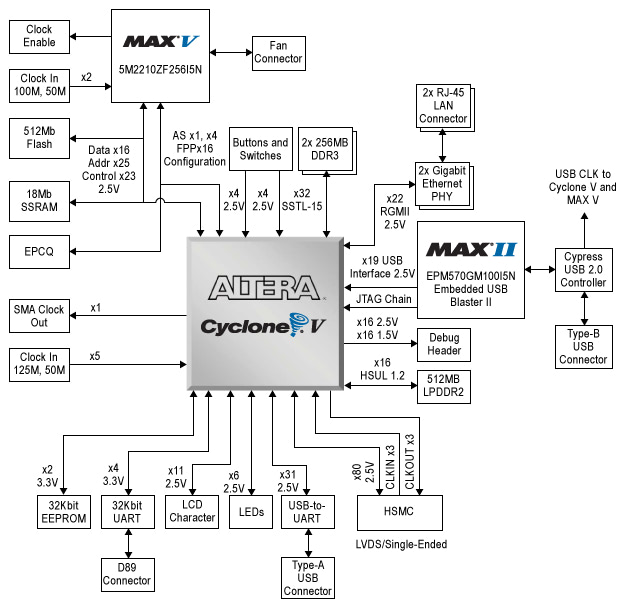

Cyclone V E FPGA 開発ボード | |||
搭載デバイス: | |||
Cyclone V E FPGA - 5CEFA7F31C7N | |||
MAX V CPLD - 5M2210ZF256I5N (システム・コントローラ) | |||
MAX II CPLD - EPM240M100I5N (エンベデッド USB Blaster II) | |||
コンフィギュレーション: | |||
オンボード USB-Blaster™ II ケーブル (USB、PHY、Max® V CPLD) | |||
JTAG 直接 (JTAG ヘッダ経由) | |||
メモリ・デバイス | |||
300 MHz DDR3 x32 (ソフト・メモリ・コントローラ) | |||
LPDDR2 x16 (ソフト・メモリ・コントローラ) | |||
フラッシュ (512 M ビット) | |||
SSRAM (18 M ビット) | |||
EEPROM (64 K ビット) | |||
汎用ユーザー入力/出力 | |||
ユーザー・コントロール | |||
4 個のプッシュボタン | |||
5 個の LED | |||
4 個 の DIP スイッチ | |||
2 個のリセット・ボタン (CPU リセット、デバイス・クリア) | |||
LCD:キャラクタ LCD (16 文字 x 2 行) | |||
コンポーネントおよびインタフェース | |||
RJ45 (イーサネット) | |||
UART インタフェース | |||
Quartus® II 開発ソフトウェア情報 | |||
Quartus II 開発ソフトウェア・ウェブ・エディション |
関連資料
ドキュメント | 説明 |
Cyclone V E FPGA 開発ボードのセットアップおよび搭載されたソフトウェアの使用方法について解説しています。 | |
ボードのコンポーネントおよびインタフェースに関する詳細を含んでいます。 | |
キット・インストール(FTP 経由) |
リファレンス・マニュアル、ユーザー・ガイド、クイック・スタートガイド、部品表、レイアウト、PCB、回路図、ボード・アップデート・ポータルのサンプル・ファイル、ボード・テスト・システムのサンプル・ファイルなど、すべてのファイルのフル・インストール。ボード・アップデート・ポータルは Qsys にアップグレードされています。 |
注: このキット・インストレーションは、Quartus II 開発ソフトウェア・ウェブ・エディション v12.1.0 で動作します。
