インテル®の Arria® V GX FPGA 開発キットは、完全な FPGA デザインの開発およびシステム環境におけるテストを行うのに必要なすべてのハードウェアとソフトウェアを含む完全なデザイン環境を提供します。この開発キットは RoHS に準拠しており、以下の機能を備えています。
特徴
この開発キットを使用すると、以下が可能となります。
- 2 個のシステム・レベル・デザイン用 FPGA
- Arria V GX FPGA: 約 36 万相当のロジック・エレメント数、F1517 パッケージ、24 個の 6G トランシーバ、C5 スピード・グレード
- 3 個の I/O 拡張スロット: 2 個の高速メザニン・カード (HSMC)、1 個の FPGA メザニン・カード (FMC)
- 2 ギガバイトの DDR3 SDRAM メモリ、4.5 メガバイトの QDR II+ メモリ、1 ギガビットのフラッシュ・メモリ
- SFP+ コネクタ
- SMA および Samtec Bullseye コネクタ
- 各チップの電源レールを個別に測定可能
注文情報
製品名 | Arria V GX FPGA 開発キット |
ご注文コード | DK-DEV-5AGXB3N/ES |
Arria V GX FPGA 開発キットは、5AGXB3 エンジニアリング・サンプル(ES)デバイスを備え、Quartus® II 開発ソフトウェアの 1 年間のライセンスを含みます。 |
開発キットの内容
Arria V GX FPGA 開発キットには、以下のものが含まれています。
- Arria V GX FPGA 開発ボード(図 1 参照)
- ユニット 1: Arria V GX FPGA:5AGXFB3H4F40C5NES
- メモリ
- 1,152-MB x72 DDR3 SDRAM
- 4.5 メガバイト (1 メガビット x 36) の QDR II+ SRAM
- 1 ギガビットの同期フラッシュ (x16)
- 通信ポート
- PCI Express®(PCIe ®) x8 エッジ・コネクタ
- HSMC ポート A (4 本のトランシーバ・チャネル)
- USB 2.0
- ギガビット・イーサネット
- 29 個の LVDS 入力、29 個の LVDS 出力、および x8 トランシーバを備えたチップ間ブリッジ
- 1 本の SFP+ チャネル
- Bullseye コネクタ (x1 チャネル)
- SMA コネクタ (x1 チャネル)
- 構成
- JTAG
- ファースト・パッシブ・パラレル (FPP) パラレル・フラッシュ・ローダ (PFL)
- ボタン、スイッチ、LED、およびディスプレイ
- 1 個のコンフィギュレーション・リセット用プッシュボタン
- 1 個の CPU リセット用プッシュボタン
- 3 個のユーザー用プッシュボタン
- 2 個のコンフィギュレーション用プッシュボタン
- 8 個のデュアル・インライン・パッケージ (DIP) スイッチ
- 16 個のユーザー LED (8 個の 2 色ダイオード)
- 16x2 キャラクタ LCD
- メモリ
- ユニット 2:Arria V GX FPGA:5AGXFB3H4F40C5NES
- メモリ
- x64 DDR3 SDRAM ソフト・コントローラ (または x32 ハード IP (Intellectual Property) コントローラ)
- 通信ポート
- HSMC ポート B (4 本のトランシーバ・チャネル)
- FMC ポート (4 本のトランシーバ・チャネル)
- 29 個の LVDS 入力、29 個の LVDS 出力、および x8 トランシーバを備えたチップ間ブリッジ
- 1 本の SDI チャネル
- Bullseye コネクタ (1 本のトランシーバ・チャネル)
- SMA コネクタ (1 本のトランシーバ・チャネル)
- 構成
- JTAG
- FPP PFL
- ボタン、スイッチ、LED、およびディスプレイ
- 1 個の CPU リセット用プッシュボタン
- 3 個のユーザー用プッシュボタン
- 8 個の DIP スイッチ
- 16 個のユーザー LED (8 個の 2 色ダイオード)
- メモリ
- その他
- EPM2210GF324 システム・コントローラ
- EPM570GM100 オンボード USB-Blaster™ II ダウンロード・ケーブル
- クロック
- 50 MHz オシレータ
- 100 MHz および 125 MHz プログラマブル・オシレータ
- SMA 入力(LVPECL)
- 電源
- ラップトップ DC 電源入力
- PCIe エッジ・コネクタ
- システム・モニタ
- 電源 (電圧、電流、およびワット数)  ̄ ユニット単位、レール単位
- 温度 (FPGA ダイ、ローカル・ボード単位)
図1. Arria V GX FPGA 開発キット

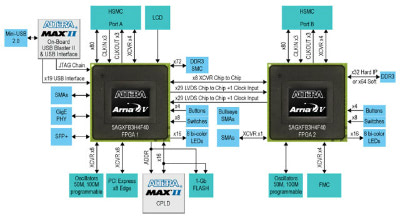

図2. Arria V GX FPGA 開発キットのブロック図
関連資料
ドキュメント | 説明 |
Arria V GX FPGA 開発ボード・リファレンス・マニュアル (英語版・PDF) | ボードのコンポーネントおよびインタフェースに関しての詳細を含んでいます。 |
Arria V GX FPGA 開発キット・ユーザー・ガイド (英語版・PDF) | Arria V GX FPGA 開発ボードのセットアップおよび搭載されたソフトウェアの使用方法について解説しています。 |
キット・インストール | リファレンス・マニュアル、ユーザ・ガイド、クイック・スタート・ガイド、部品表、レイアウト、PCB、回路図、ボード・アップデート・ポータルのサンプル・ファイル、ボード・テスト・システムのサンプル・ファイルなど、すべてのファイルのインストール |
