こんにちは。梅おにぎりです。

今回は HDL で躓いた点をご紹介します。

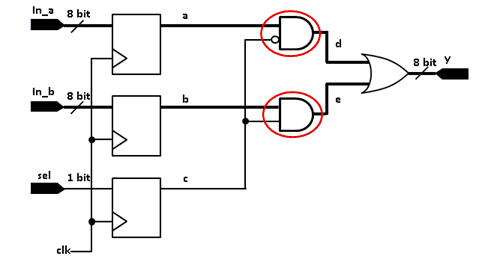

とある研修で次のような回路を VHDL で設計しました。

この回路を設計するポイントは図中の赤丸の部分の処理です。その部分の記述がこちら。

アンド回路に入力する信号が 8 bit と 1 bit になっていると Quartus^® II の Analysis & Elaboration ( HDL 文法のチェック) で文法エラーが発生してしまいます。

どうやら VHDL では bit 幅の異なる信号をゲート回路に入力することはできないようです。

そこで c の信号を連接して 8 bit に変換することで入力信号の bit 数を揃えました。

ちなみに連接は & を使います。今回は 8 bit にするので

c & c & c & c & c & c & c & c

としました。

その結果、エラーがなくなり解決。

ここで疑問に思ったのが Verilog HDL でも bit 幅が異なると文法エラーが発生するのかどうか。

わかりやすくするために次のような回路を記述しました。

この回路を Quartus II の Analysis & Elaboration にかけてみると、なんとエラーは出ません。

Verilog HDL の仕様では bit 幅の異なる信号でもゲート回路に入力することができることがわかりました。

でもこれってどのように信号を処理しているのでしょうか。

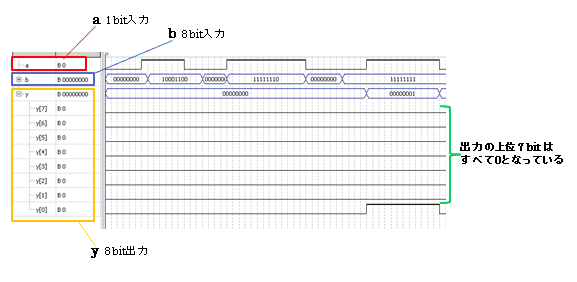

解析してみると出力の上位 7 bit はすべて 0 固定として処理されていました。

これで最初の回路を設計しても希望通りの論理を実現できません。

ここも連接する必要がありました。

ちなみに Verilog HDL では複製を用いて {8{b}} とすると b の信号は 8 bit になります。
