はじめに

こんにちは。 トット です。

前回頭領先輩とのやり取りの中で、デバイスによって使用できる PHY は違うのかな? という疑問が生まれたので調べてみました。

UniPHY と ALTMEMPHY をサポートしているデバイス

頭領先輩： 『 ALTMEMPHY は、UniPHY がリリースされる前の PHY だから、サポートしているデバイスの世代が古いんだよ』

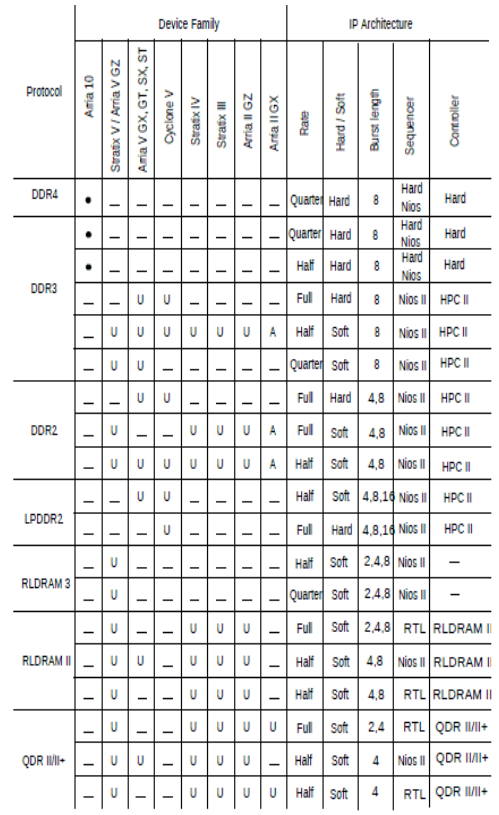

＊ 上記の表の U は UniPHY、 A は ALTMEMPHY を示しています。
＊ 尚、上記の表は、External Memory Interface Handbook を参照しています。


私： 『確かに Arria® V の前の Arria® II GX ファミリーでは ALTMEMPHY のみのサポートとなってる！！』

この表から、各 FPGA デバイスファミリーがどのメモリーデバイスをサポートしているかも分かります。

私： 『頭領先輩は、なんですぐに Cyclone® V が UniPHY サポートのデバイスと分かったんですか?』

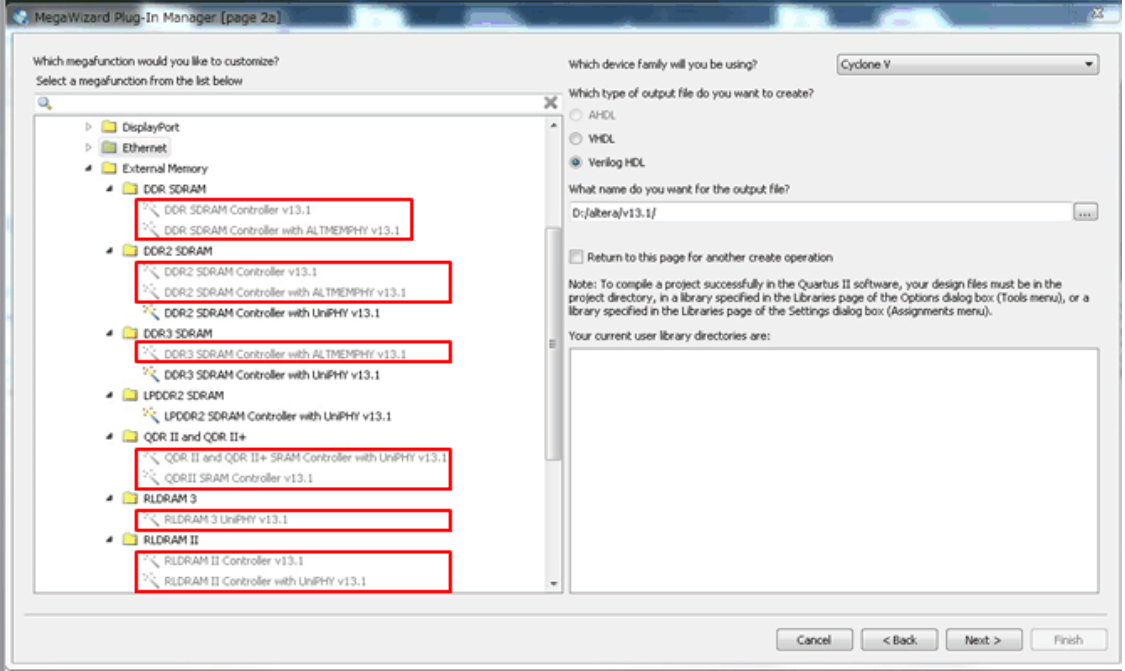

頭領先輩： 『Quartus® II の MegaWizard Plug - In Manager の IP 選択画面で、ALTMEMPHY がグレーアウトされているからだよ』

私： 『あ！ ほんとだ！ ツールで選択できる PHY、メモリーデバイスが制限される！』

External Memory Interface Handbook の表や Quartus® II の MegaWizard Plug - In Manager の IP 選択画面で PHY やメモリーデバイスのサポートを知ることができますが、メモリーインターフェースの性能を調べることのできるツールがあります。

それは、External Memory Interface Spec Estimator です。

External Memory Interface Spec Estimator

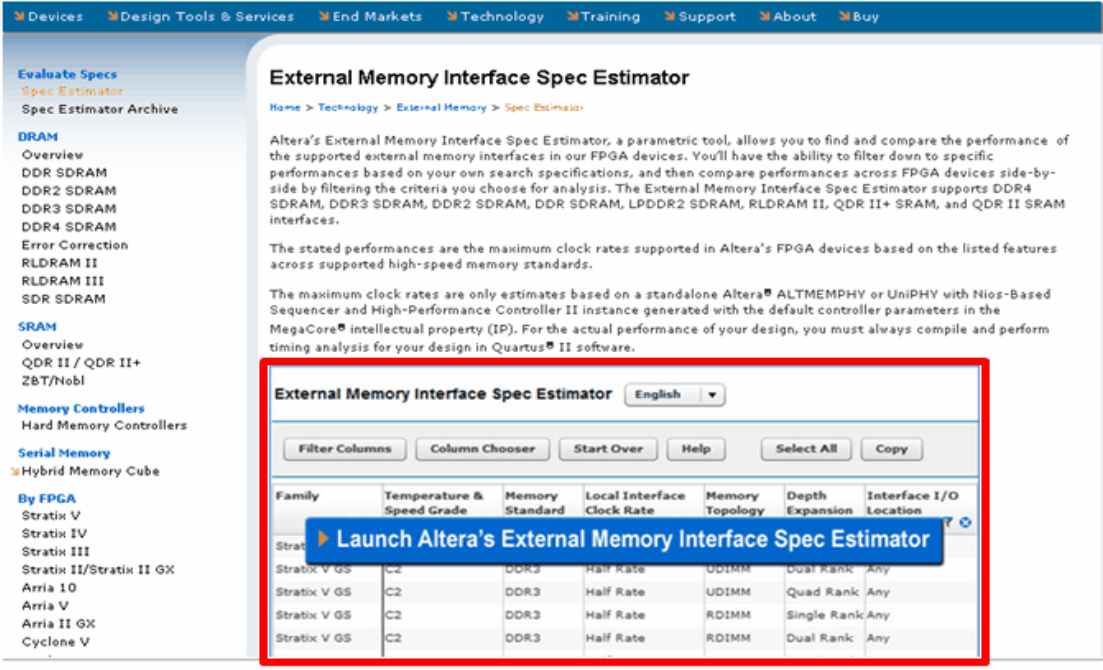

■　このツールは、アルテラのホームページにあります。
External Memory Interface Spec Estimator のページに行き、対象とするデバイスをチェックして、［Submit］ ボタンをクリックします。

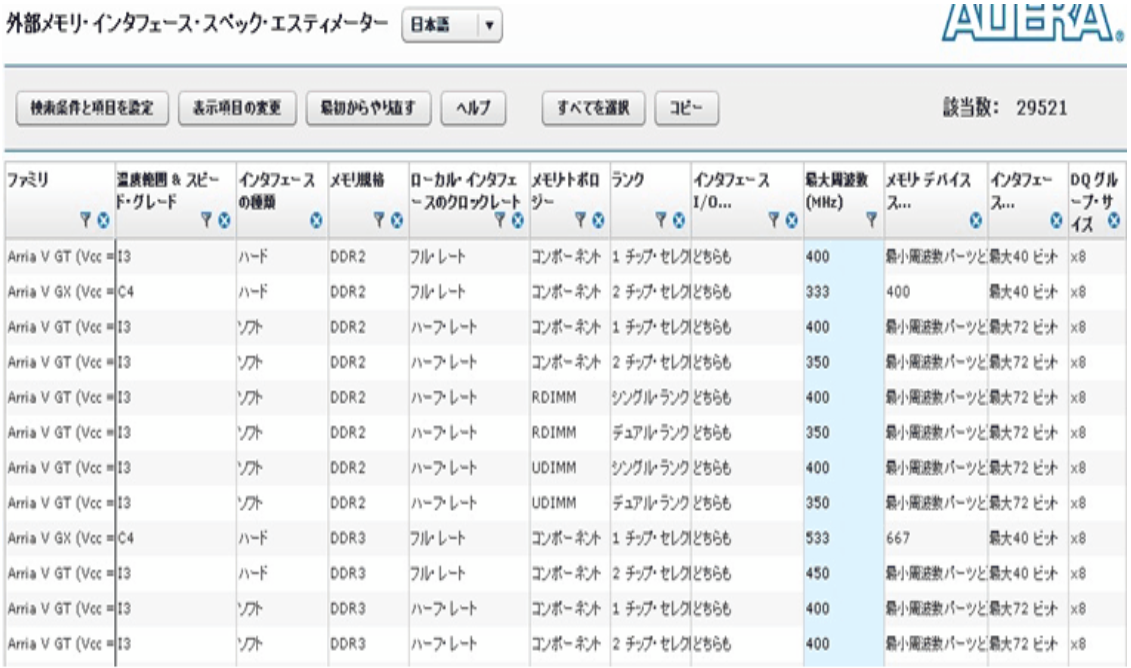

■　すると、External Memory Interface Spec Estimator が起動します。以下がこのツールの GUI です。

External Memory Interface Spec Estimator の使い方は次回！！お楽しみに。

今回のまとめ

• ALTMEMPHY は UniPHY がリリースされる前の PHY なので、使用できるデバイスの世代が古い。
• UniPHY サポートのデバイス、 ALTMEMPHY サポートのデバイスかは、 External Memory Interface Handbook の表や Quartus® II の MegaWizard Plug - In Manager の IP 選択画面で確認できる。
• メモリ・インタフェースの性能を調べることのできるツール（External Memory Interface Spec Estimator）がアルテラのホームページにある。
