こんにちは。マクニカでインテル® FPGA(旧アルテラ)製品の技術サポートをしている インテル・アルテラ・ハナコ です。
FPGA を動作させるためには欠かすことのできない コンフィギュレーション ですが、それが成功しなかったときにみなさんはどうしますか?
コンフィギュレーションに関わるピンは、“ターゲットのデバイス・ファミリ” と “コンフィギュレーションのモード”で決まっています。そしてそれらの信号には “お決まりのシーケンス” があり、それが守れていないために失敗してしまいます。

インテル® FPGA のコンフィギュレーション・スキームには、主に以下があります。

  • アクティブ・シリアル
  • アクティブ・パラレル
  • パッシブ・シリアル
  • パッシブ・パラレル

[参考] FPGA の各ファミリがサポートするコンフィギュレーション・スキームの対応表

今回はコンフィギュレーション・スキームの中から、アクティブ・シリアル(AS)コンフィギュレーションにクローズアップします。

チェックシートで確認

FPGA の AS コンフィギュレーションにおいて問題が発生した際にその要因を追及するため、このチェックシートで今の状況を整理しましょう。

[ 対象デバイス・ファミリ ]

  • Stratix® シリーズ: Stratix® V、Stratix® IV
  • Arria® シリーズ: Arria® 10、Arria® V、Arria® II
  • Cyclone® シリーズ: Cyclone® 10、Cyclone® V、Cyclone® IV
Article header library 120709 pic01  5

as_config_cs_r2.0__1.pdf

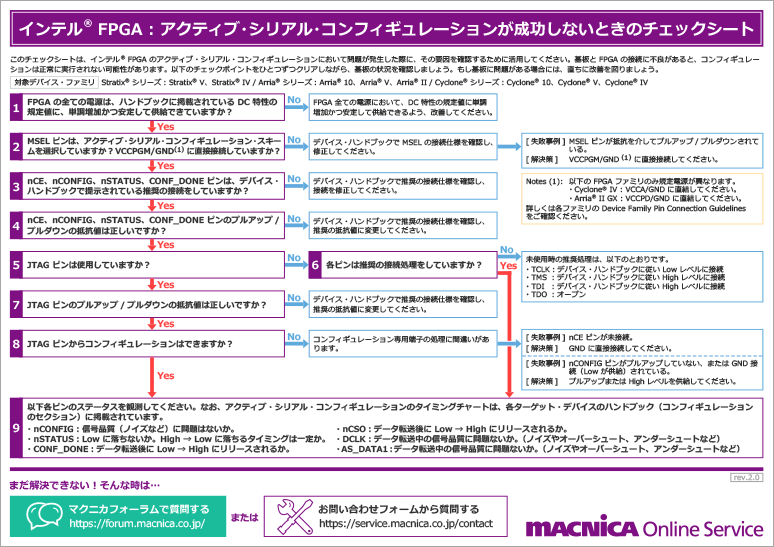

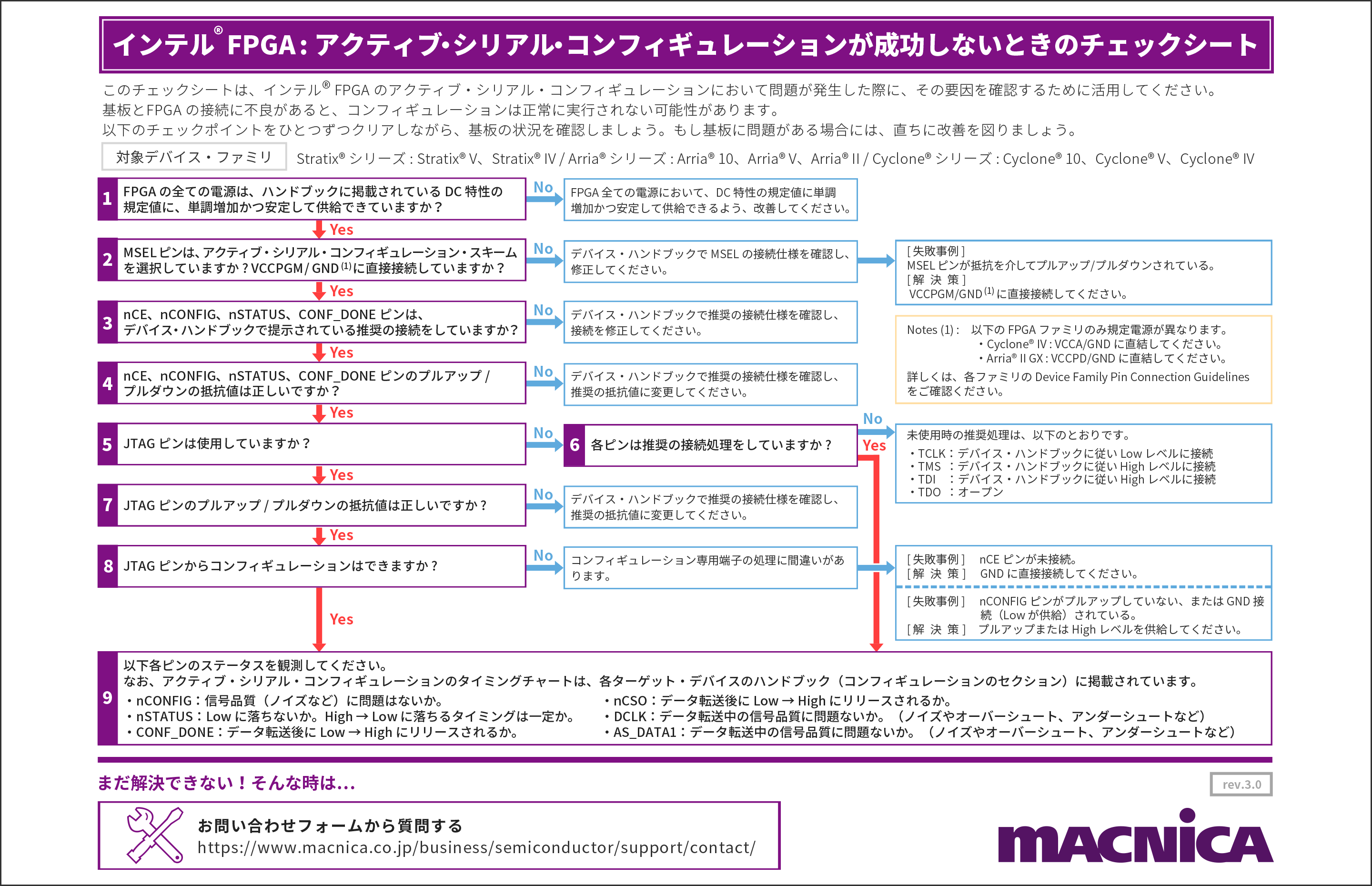

インテル® FPGA : アクティブ・シリアル・コンフィギュレーションが成功しないときのチェックシート


もう少し踏み込んで AS コンフィギュレーションの不具合を解決する、あるいは AS コンフィギュレーション以外のコンフィギュレーション・スキームの不具合を解決する際は、下記情報もご利用ください。

【TIPS】FPGA のコンフィギュレーションでトラブったときは(MACNICA フォーラム)
