はじめに
Extend Power Range （以下EPR）の規格が始まって数年経過しておりますが、100Wを超える電力を評価できる環境はまだ現状多くありません。その中で、140Wの電力制御が評価できる評価ボードをマクニカ独自で開発しましたのでご紹介します。

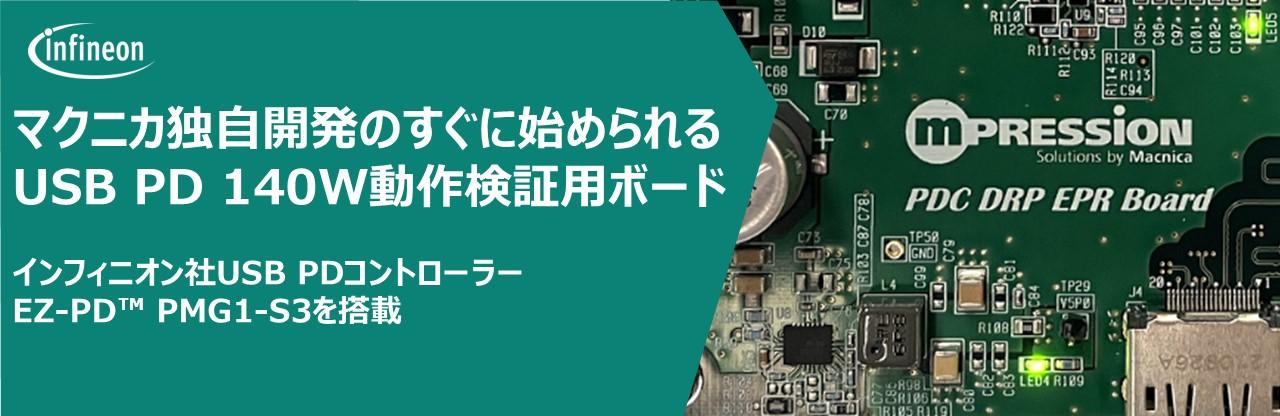

PowerDelivery140W電力制御評価用基板
インフィニオン社製Power Deliveryの搭載。EPR（Extend Power Range）の詳細動作検証が可能！
EZ-PDTM PMG1（USB制御マイコン）により、Source/Sink制御とDP Alternate mode(Source)の制御が可能なボードも今後予定しております。
Type-C PDの社内教育用題材としても最適です。
ターゲットアプリケーション
プリンター/スキャナー
カメラ
ロボット
発電機
バッテリーチャージャー
基板特徴
・USB-PD3.1対応 EPR対応（MAX 140W)
・テスト/ジャンパー ピン多数（電源切替え、電流測定、波形測定、etc）
・140W PDアダプター及び充電用途の使用が可能
・安定化電源による、VINの入力評価が可能
・F/W 書き換え可能（Miniprog4使用）
ボードブロック図
基板外観
基板仕様
| 型名 | TSCPDCDRPEPRB |
| Type-Cポート数 | 1 |
| コネクター | レセプタクル |
| USB3.0通信対応 | DRD(DualRoleData) |
| PowerRole | DRP(DualRolePower) |
| SourcePDO | 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A |
| SinkPDO | 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A |
| USB以外の通信 | TBD (2ALT４Lane対応:Source DP ※予定） |
構成部品
USB Controller ：CYPM1311-48LQX
DCDC用MOSFET ：ISC0702NLS
VBUS制御用MOSFET1：BSZ040N06LS5
VBUS制御用MOSFET2：ISC240P06LM
実際に触ってご評価してみたい方はこちらから
レンタル/購入どちらも可能ですのでご相談ください。
