製品概要
OptiMOS™-5 (SFET5)は現在量産されている新しいトレンチ型のテクノロジーとなり、従来からある40Vのラインナップに加え、主に48Vバッテリーシステム向けに小型パッケージの80V、100Vの製品がリリースされました。従来の製品に対して導通損失を更に低減させ、スイッチング性能を最適化しつつ小型化を実現し、3×3㎟のS3O8パッケージと5×6㎟のSSO8パッケージにて、様々なRDS(on)のラインナップをご用意しております。高効率かつ小型化を求められるシステムにおいて最適なソリューションをご提供いたします。
製品特徴
- 低い導通損失
- 最適化されたスイッチング性能
- 従来のSMDパッケージに比べて小型化を実現
- 小型パッケージで幅広いRDS(on)のラインナップ
- AEC-Q101への適合に加え、更に厳しいインフィ二オン独自の最高品質レベルを実現
- 最大動作温度: TJ, max = 175°C
OptiMOS™ MOSFETとは
OptiMOS™はインフィニオン独自のテクノロジーを用いた低・中耐圧MOSFETのトレードマークとなり、様々な耐圧、RDS(on)、パッケージのラインナップで車載・民生向けに展開され、インフィニオンはパワー半導体分野において世界No.1のシェアを誇ります。中でも車載向けのMOSFETは2010年より累計100億個の出荷実績があり、日々品質レベルの向上に力を入れ低不良率を実現し、現在100ppb (parts per billion)以下の不良率を達成しております。
製品ラインナップ
製品名 | Vds | Id | RDS(on) max. | NL/LL | パッケージ |
IAUC100N08S5N043 | 80 | 100 | 4.3 | NL | TDSON-8 |
IAUC100N08S5N031 | 80 | 100 | 3.1 | NL | TDSON-8 |
IAUC70N08S5N074 | 80 | 70 | 7.4 | NL | TDSON-8 |
IAUC28N08S5L230 | 80 | 28 | 23.0 | LL | TDSON-8 |
IAUZ20N08S5L300 | 80 | 20 | 30.0 | LL | TSDSON-8 |
IAUC100N10S5N040 | 100 | 100 | 4.0 | NL | TDSON-8 |
IAUC100N10S5L040 | 100 | 100 | 4.0 | LL | TDSON-8 |
IAUC90N10S5N062 | 100 | 90 | 6.2 | NL | TDSON-8 |
IAUZ40N10S5N130 | 100 | 40 | 13.0 | NL | TSDSON-8 |
IAUZ30N10S5L240 | 100 | 30 | 24.0 | LL | TSDSON-8 |
IAUC24N10S5L300 | 100 | 24 | 30.0 | LL | TSDSON-8 |
IAUZ18N10S5L420 | 100 | 18 | 42.0 | LL | TSDSON-8 |
※補足
NL (Non Logic) = Vgs=7V以上 例:Gate Driver ICからの駆動
LL (Logic Level) = Vgs=4.5V以上 例:MCUからの直接駆動

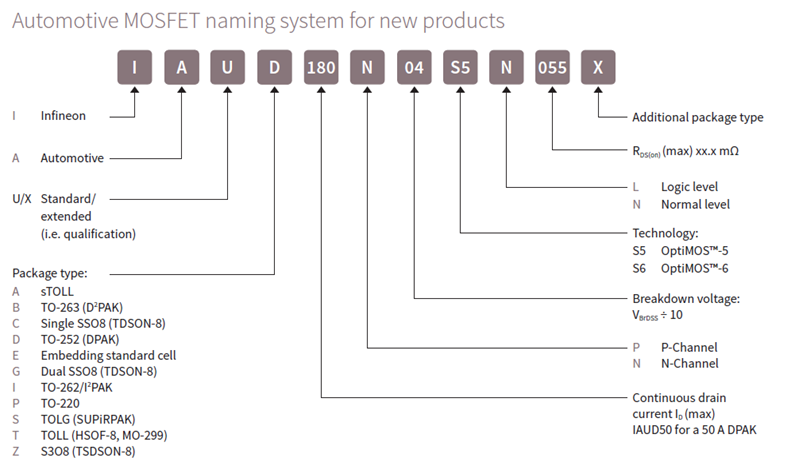

製品型番ルール
対象アプリケーション
- 48V→12Vバッテリー DC/DCコンバーター
- 48Vバッテリー 管理システム、電力供給
- 48Vバッテリー 電動ブースター、電動コンプレッサー、 電動サスペンション
- 48Vバッテリー 補助電源
