エベレスト山頂まで5cm刻みで測定できる気圧センサー
Infineon社が提供するMEMS気圧センサー、DPS310とDPS368は±5cmの超高分解能をもっているためエベレスト山頂まで5cm刻みで測定することも可能です。
また、温度特性に優れたMEMSで作られているため、広い温度範囲で正確に安定した測定がおこなえます。
この記事では、Infineon社の気圧センサーの以下の4つの特長について解説します。
- 超高分解能を実現、±5cmの高さを正確に測定
- 温度変化にも強いのでモバイル製品に最適
- 低消費電力も実現！バッテリー駆動時間を延長
- 防水機能でより堅牢に（DPS368のみ）
1. 超高分解能を実現、±5cmの高さを正確に測定
DPS310とDPS368は、24bitの分解能を持っています。
そのため、上昇や垂直速度の演算でも高精度のデータを測定できます。健康・スポーツ向けウェアラブル製品、アクティビティトラッキングへの応用も可能です。
また、動作認識や、急な天候変化の検知することができます。
2. 温度変化にも強いのでモバイル製品に最適

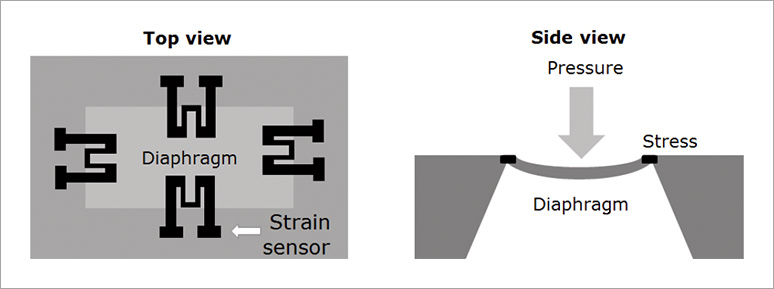

DPS310とDPS368は、MEMS技術を用いた容量性検知方式を採用しています。
一般的なデジタル気圧センサーで使用される「圧電式」と比較して、温度が急に変化した場合でも、高い精度が保証されます。
モバイル製品の内部では、温度が急変化することも多いため、温度変化でも正確に測定できることが重要です。

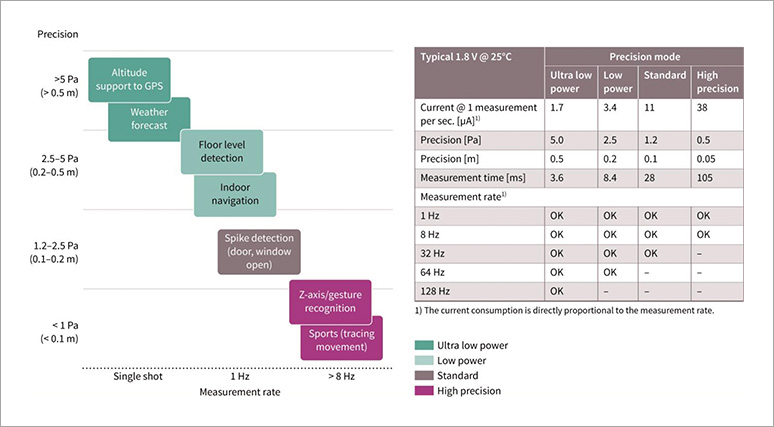

3. 低消費電力も実現！バッテリー駆動時間を延長
低消費電力モード時の消費電流は1回の測定で1秒あたりわずか3μAです。
状況に応じて動作モードを切り替えることでバッテリー駆動時間を延長できます。
また最新32回分の測定内容を記録するFIFOを内蔵しているため、センサーの読み出し間に、ホストプロセッサーがスリープモードでいられる時間が長くなることで、システム全体の消費電力をこれまで以上に削減できます。
4.防水機能でより堅牢に（DPS368のみ）
DPS368は50mの水中で1時間耐えることができるIP×8に準拠しています。
その為、より厳しい環境や水、ホコリや湿気からセンシングセルを保護し、より堅牢性が高まっています。
Infineon社気圧センサーをすぐに評価開始できる評価キット
EVALSHNBV01 Sensor Hub Nano DPS3xx
DPS310とDPS368をすぐに評価できるように評価キット "EVALSHNBV01 Sensor Hub Nano" を利用することができます。
EVALSHNBV01 Sensor Hub Nano には、気圧センサーのデータを取り込むのに必要なGUIツールとAndroidアプリが含まれています。
Sensor Hub Nanoキットには、DPS310、DPS368気圧センサーと通信し、Bluetoothモジュールを介してユーザにデータを送信されます。このキットは、Micro-USBポート経由で充電できるバッテリーで駆動されます。
GUIツールを使用することで、気圧、高度、温度データを確認できます。
また、必要なオーバーサンプリングと測定レートも設定可能で複数のモードでDPS310、DPS368 の設定を行いながら評価をすすめることができます。

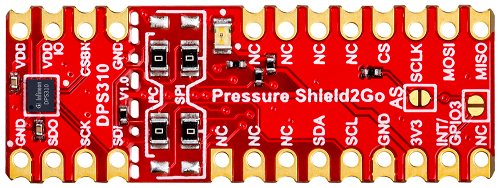

S2GO PRESSURE DPS3xx
S2GO PRESSURE DPS3xxのボードには1つのDPS310または、DPS368の気圧センサーが搭載されており、すぐに使えるArduinoライブラリも付属します。
S2GO PRESSURE DPS3xxとInfineon My IoTアダプタを組み合わせることで、独自のシステムソリューションを開発することができます。
My IoTアダプタは、IoTハードウェア・プラットフォームとして人気の高いArduinoやRaspberry PIなどの外部ハードウェア・ソリューションへのゲートウェイです。これらにより、IoTシステムの最速の評価と開発が可能になります。
アプリケーション例
- 屋内ナビゲーション（ショッピングモールおよび駐車場における床の検出）
- 健康とスポーツ（正確な標高と垂直速度）
- 屋外ナビゲーション（GPSの精度向上、例えばトンネル内の推測航法）
- 気象ステーション（「微気象」および地方の予測）
- HDDドライバー（ハードディスクドライブのリークレート検出）
- ドローン（飛行安定性と高さ制御）
製品概要
| 型名 | DPS310 | DPS368 |
| 仕様 | 動作範囲：気圧：300～1200hPa 温度：-40～85℃ 気圧センサーの精度：±0.005hPa（±0.05m）高精度モード 相対精度：±0.06 hPa（または±0.5 m） 絶対精度：±1 hPa（±8 m） 温度精度：±0.5℃ 気圧温度感度：0.5Pa / K 測定時間 標準モード：標準モード（16x）で27.6ms 最小：低精度のための3.6ミリ秒 平均消費電流：気圧測定で1.7μA、温度で1.5μA @ 1Hzサンプリングレート、スタンバイ：0.5μA 電源電圧：VDDIO：1.2 - 3.6 V、VDD：1.7 - 3.6 V キャリブレーション：測定補正のための係数で個別にキャリブレーション FIFO：最大32の気圧または温度測定値を格納 インターフェース：I2CとSPI パッケージの寸法：8ピンLGA、2.0 mm x 2.5 mm x 1.0 mm RoHS準拠 |
防水性能IPx8 動作範囲：気圧：300～1200hPa 温度：-40～85℃ 気圧センサーの精度：±0.002hPa（±0.02m）高精度モード 相対精度：±0.06 hPa（または±0.5 m） 絶対精度：±1 hPa（±8 m） 温度精度：±0.5℃ 気圧温度感度：0.5Pa / K 測定時間 標準モード：標準モード（16x）で27.6ms 最小：低精度のための3.6ミリ秒 平均消費電流：気圧測定で1.7μA、温度で1.5μA @ 1Hzサンプリングレート、スタンバイ：0.5μA 電源電圧：VDDIO：1.2 - 3.6 V、VDD：1.7 - 3.6 V キャリブレーション：測定補正のための係数で個別にキャリブレーション FIFO：最大32の気圧または温度測定値を格納 インターフェース：I2CとSPI パッケージの寸法：8ピンLGA、2.0 mm x 2.5 mm x 1.1 mm RoHS準拠 |
デモ動画
DSP368 ドア開閉気圧測定 デモンストレーション
DPS368 エレベータ高度検知デモンストレーション
DPS368 水位測定デモンストレーション
Infineon社アクティビティトラッキングデモンストレーション
