konashiでアナログ信号をモニタしましょう!konashi.jsを使ってJavaScriptでプログラミングします。
konashiにはアナログI/OポートとしてAIO0、AIO1、AIO2の3端子があります。

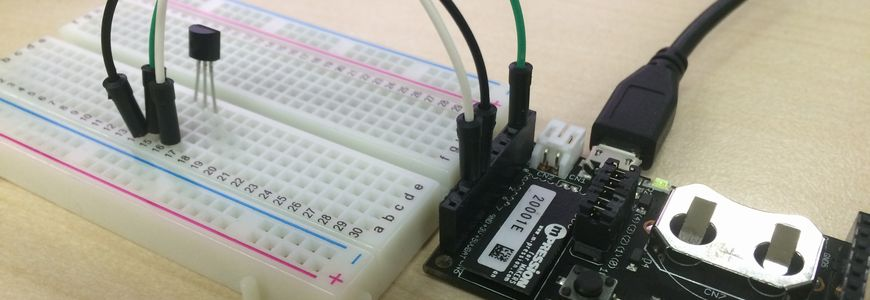

今回は3端子温度センサとkonashiを接続して温度計を作りましょう。
部品
- 三端子温度センサ(今回はMICROCHIP製MCP9700Eを使用)
- konashi
- koshian
回路
回路構成は非常にシンプルです。

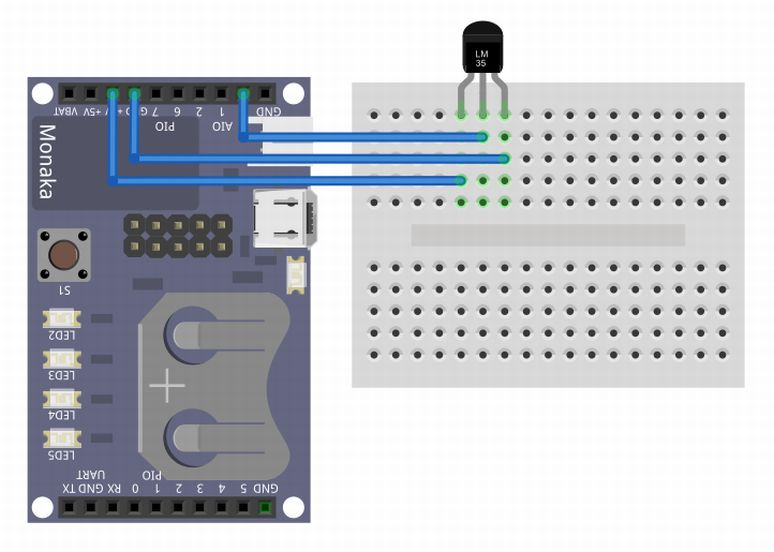

温度センサとkonashiを以下のように接続します。
konashi.jsのインストール
まずはAppStoreからkonashi.jsをiPhoneにインストールします。
User検索から「mpression」を検索し、「koshian接続切断ボタン実装 アナログ値取得DEMO」のアプリを選択します。

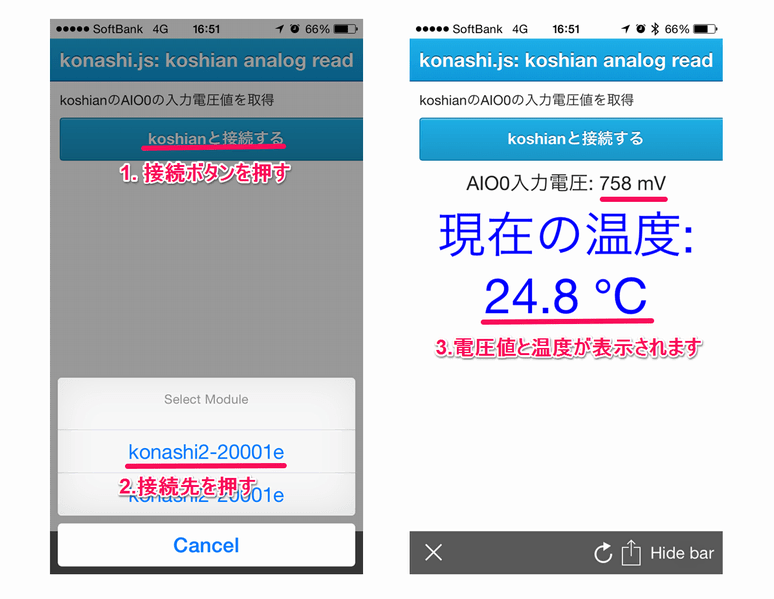

選択したアプリで以下の手順によって簡単に温度を測定することができます。

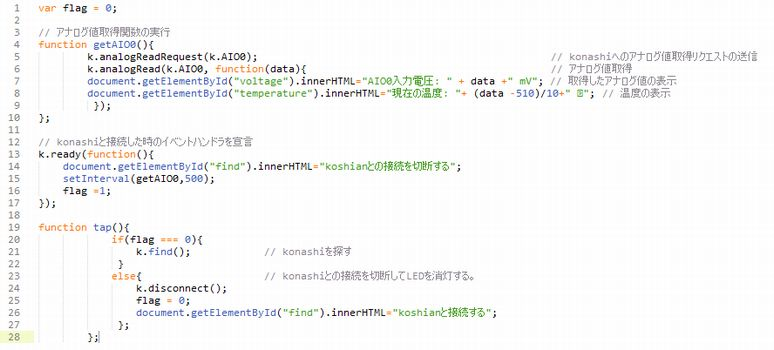

Javascript
プログラムはJsdo.itにて公開しています。
