PSoC® といえば静電センサー、静電ボタンで有名なICです。近年、静電ボタンはスマートな製品へ多く採用されており、一般的な機能として認知されてきています。ただいくつかの課題もあり、すべてのアプリケーションへ採用されているという状況ではありませんでした。そこで、Cypress社は、新規提案として “ MagSense™ ”をご用意しました！これにより、今まで静電センサーでは対応できなかった環境/機能へ対応が可能です。

特徴的な実現機能

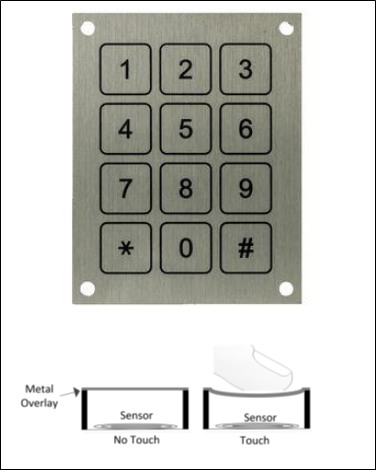

金属のオーバーレイへ対応
完全な防水対応

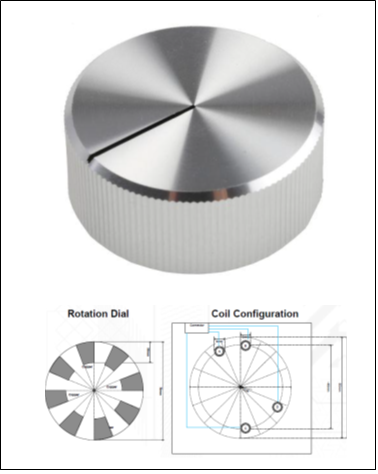

堅牢性への貢献
手袋対応

その他、汚れといった静電センサーで対応が難しかった環境へ対応することができます。

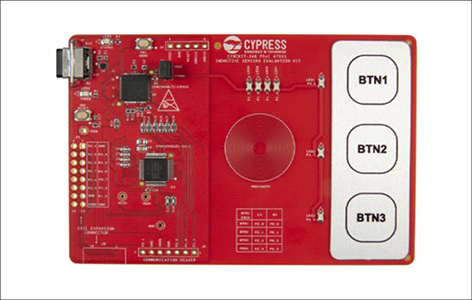

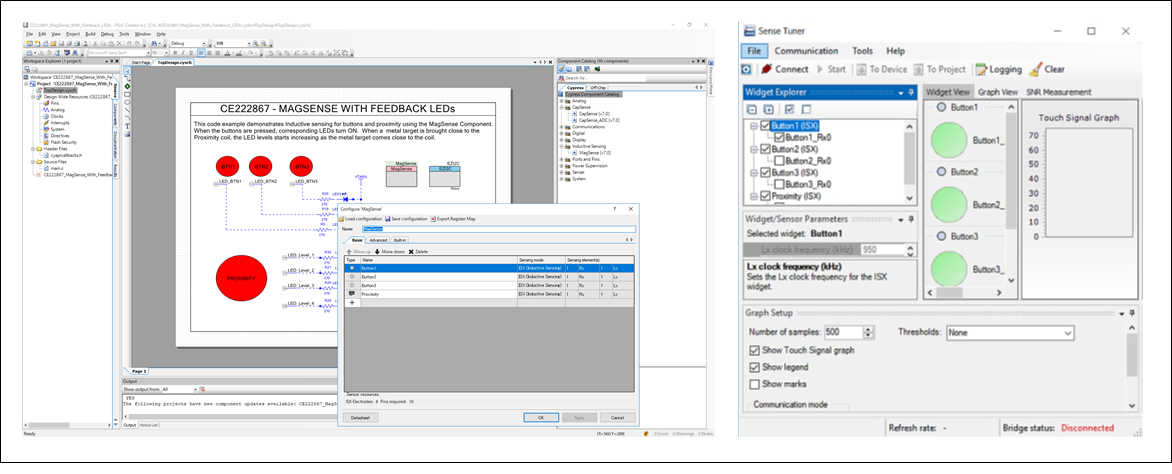

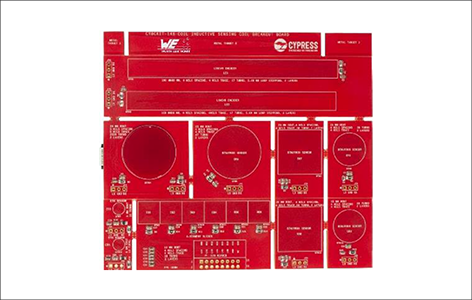

” MagSense™ ” 製品概要

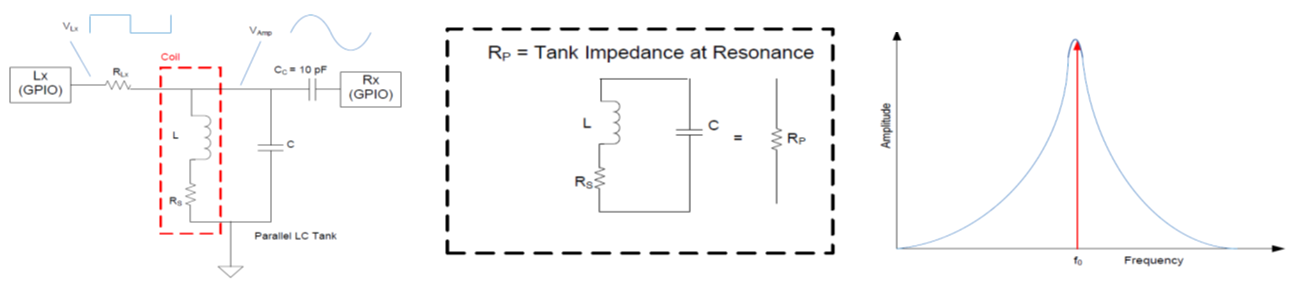

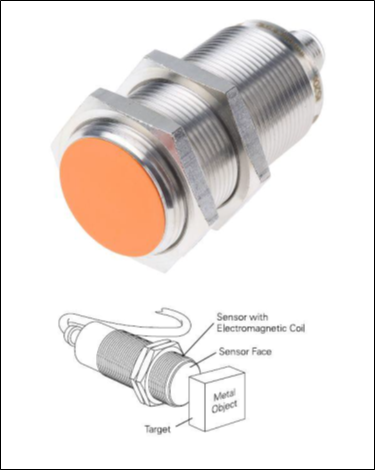

金属ボタン/タッチを実現するMagSense™ は、金属センサーの機能を応用したテクノロジーです。下記のようなLC 並列回路の共振周波数(f0)を検出することにより金属の接近を検出しています。

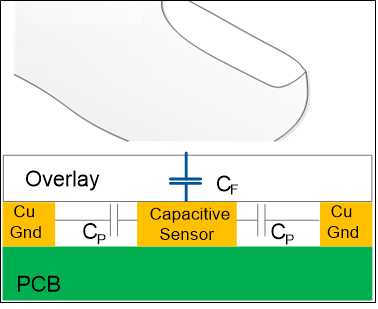

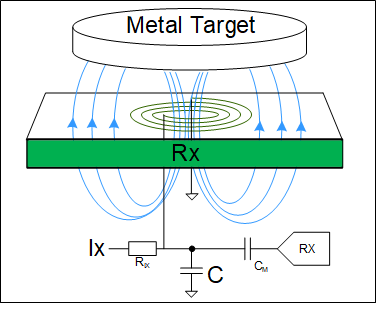

図2は金属による磁界の変化のイメージとなりますが、このようにPSoC® がLCの部品を介して、金属の挙動を検知することで、MagSense™ を実現しております。図3は静電タッチのセンス概略です。

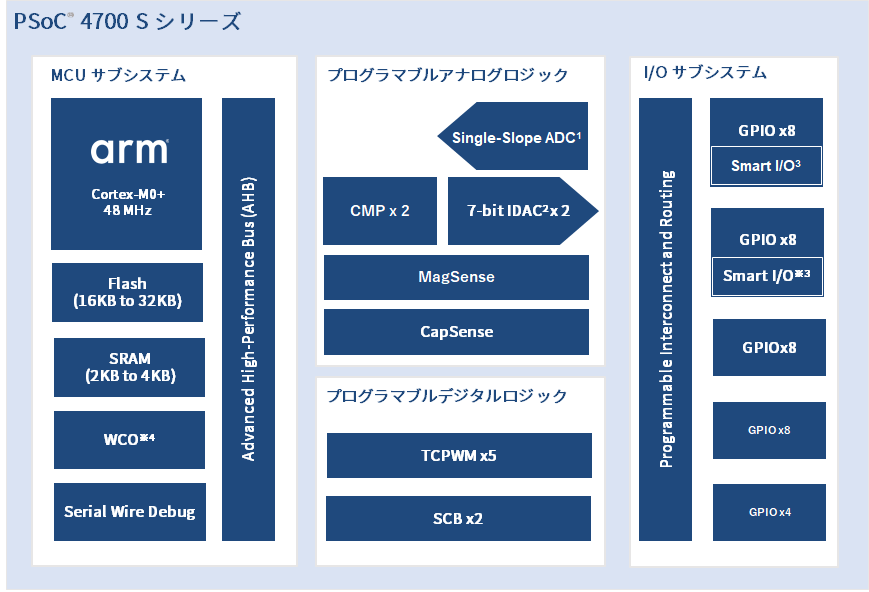

PSoC® 4700 IC ブロック図

　　　　※1： A simple ADC to measure slow-moving signals
　　　　※2： Current-output digital-to-analog converter
　　　　※3： Embedded programmable digital logic in the I/O subsystem
　　　　※4： Watch Crystal Oscillator

PSoC® 4700 IC 仕様

項目	仕様
32-bit MCU サブシステム	48-MHz Arm® Cortex® -M0+ CPU Up to 32KB flash and 4KB SRAM
プログラマブルアナログブロック	One 10-bit, 16.8-ksps Single-Slope ADC^※1 Two low-power comparators (CMP) Two 7-bit IDACs^※2 configurable as a single 8-bit IDAC One MagSense™ Inductive Sensing block that enables sensing of metal objects One CapSense® Capacitive Sensing block that supports low-power with self- and mutual- capacitance sensing
プログラマブルデジタルブロック	Five configurable 16-bit Timer, Counter, PWM (TCPWM) blocks Two Serial Communication Blocks (SCBs) that are configurable as I2C, SPI, or UART
パッケージ	25-ball WLCSP, 24-pin QFN, 48-pin TQFP Up to 36 GPIOs, including 16 Smart I/Os™^※3

　※1： A simple ADC to measure slow-moving signals
※2： Current-output digital-to-analog converter
※3： Embedded programmable digital logic in the I/O subsystem
