プログラマブルなPRoC™ Bluetooth®モジュールとは?

Bluetooth開発を簡単にするEZ-BLE™ PRoC™ を搭載したCYBLE-212019

EZ-BLE™ PRoC™ とは、アナログ回路とデジタル回路をIC内部でユーザーがプログラマブルに設計できるようになっており、かつArm® Cortex®-M0とBluetooth® を搭載したマイコンのことです。

CYBLE-212019 はサイプレス社が提供しているEZ-BLE™ PRoC™ を搭載した Bluetooth Low Energy (BLE) モジュールで、以下のような特徴があります。

  • Bluetooth® 4.1 と無償のBLEスタックが含まれているので開発が容易にできる
  • プログラマブルに周辺機能を簡単に設計できる ADC、timer、カウンター、PWM、I2C、UART、SPIをサポート
  • 汎用性の高いArm® Cortex®-M0 搭載 32bit CPU、48MHz 32KB-SRAM 256KB-Flash メモリ
  • 小型で採用しやすいモジュールサイズ 14.52mm × 19.20mm × 2.00mm
  • アプリケーションに合わせて使える23個のGPIO
  • 電波認証済みで開発期間を短縮できまる FCC、IC、MIC、KC、CE対応


CYBLE-212019 はアプリケーションに合わせて、プログラマブルに短期間で開発ができるようになっています。


Article header original image sample 774x203  9  1

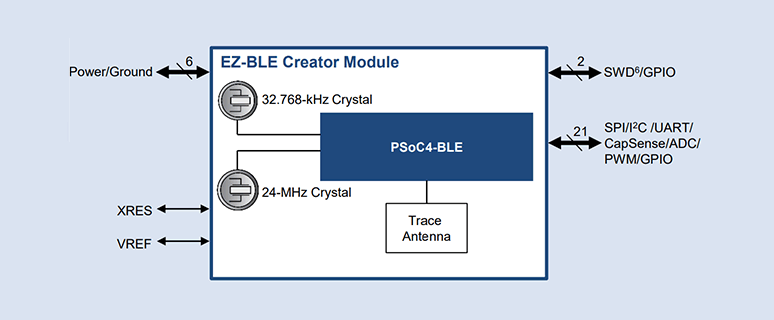

構成図

すぐに設計を開始できる2つの開発環境

EZ-BLE™ PRoC™「CYBLE-212019」には以下の2つの開発環境が用意されています。



1. PSoC Creator (IDE)

Article header original iamge sample 260x203  5  1

サイプレス社のWebサイトから無償でダウンロードできるIDEです。

コードサイズの制限がなく、ハードウェアとファームウェアの同時編集、コンパイル、デバッグができる統合デザイン環境 (IDE) です。

    • GUIで使いやすい
    • 150以上の実証済みコンポーネントが利用可能
      • I2C、UART、SPI、BLEのライブラリが使用できる
      • アナログ信号チェーンをサポート
      • 動的に生成されるAPIライブラリも利用できます




このような特徴があるため、非常に使いやすいIDEです。

2. EZ-SERIAL

EZ-SERIAL を使うことでBluetooth Low Energyモジュールのファームウェアを簡単に構築することができます。

そのため、

  • Bluetooth® とUART、GPIOとのインターフェイス
  • シリアルからBLEデータへの変換
  • UARTから無線ファームウェアへのアップデート
  • Bluetooth® モジュール内部でのハードウェアへのアクセス(ADC、PWMなど)


といったことがプログラム開発なしで実現できます。



Article header original image sample 774x203  10  1

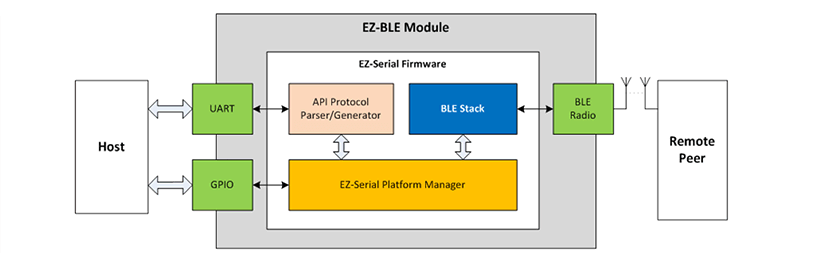

EZ-SERIAL

アプリケーション例

  • ウェアラブル電子機器
  • ホームオートメーションソリューション
  • スマートフォン用アクセサリ
  • 医療機器
  • ビーコンデバイス
Article header original image sample 774x407  37  1
アプリケーション例

製品概要

型  名 727-CYBLE-212019-00
特  徴
  • モジュールサイズ:14.52×19.20×2.00mm(シールドあり)
  • 256KBフラッシュメモリ、32KB SRAMメモリ
  • 最大23 GPIO
  • Bluetooth 4.1シングルモードモジュール
  • FCC、IC、MIC、KC、CE規制に対して認証済
  • 温度範囲:-40 °C~+85 °C
  • 32ビットプロセッサ(0.9 DMIPS/MHz)、48MHz
  • 専用内部低速発振器(ILO)搭載のウォッチドッグタイマ
  • プログラミング用の2ピン式SWD
  • FCC、CE MIC、KC、IC規制に対して認証
  • RF認証テストレポートにKBA21063を参照



商品の購入はこちら

EZ-BLE™ PRoC™ Module CYBLE-212019-00
評価キット「CYBLE-212019-EVAL」

メーカーサイト/その他関連リンクはこちら

EZ-BLE™ PRoC™ Module CYBLE-212019-00
評価キット「CYBLE-212019-EVAL」


お問い合わせ

本製品に関して、ご質問などありましたらお問い合わせください。
