Active Electrical Cableとは？

条件を指定して絞り込む

現在2136件がヒットしています。check

基礎 AI・人工知能ネットワーク Coherent

AIやHPC（High Performance Computing）のネットワークは高速だけでなく、消費電力、コスト、信号品質などのバランスを満たす接続技術が重要になっています。

新たな短距離接続の選択肢として、Active Electrical Cableに注目されおり、本記事では、Active Electrical Cableを紹介します。

また、Active Electrical Cableと混同されがちなActive Copper Cable（以降、ACC）や、従来の短距離接続で主流なDirect Attach Cable（以降、DAC）、Active Optical Cable（以降、AOC）との違いを紹介します。

Active Electrical Cable（以降、AEC）は、Re-timer ICを内蔵した高速信号モジュールを銅線でアッセンブリした製品です。図1のように、AECはRe-timer ICにより、モジュールの送信端と受信端で電気信号を補正します。

AOC、AEC、ACC、DACの違い

4種類のケーブルは、電気信号の補正と光電変換の有無が異なります。

AECとACCは混同されがちですが、AECは送信端と受信端で電気信号を補正するのに対して、ACCはRe-driver ICにより、受信端のみで電気信号を補正します。

以下の図2が各ケーブルのイメージとなります。

また、4種類のケーブルは、電気信号の補正と光電変換の有無によって、一般的に以下の違いがあります。なお、最大長さが長いほど、高速信号の品質を維持できることを指します。

表1. ケーブルの違い

ケーブル種類	価格	最大長さ	消費電力	曲げ	その他
AOC	💲💲💲*1	数10m *2	⚡⚡⚡*1	○	モニター機能あり
AEC	💲💲*1	5~10m *2	⚡⚡*1	△	低遅延
ACC	💲*1	3~5m *2	⚡*1	△	低遅延
DAC	💲*1	3~5m *2	⚡*1	△	低遅延

　*1 イメージです
*2 伝送レートによります

以上から、AECは高速、消費電力、コスト、信号品質のバランスに優れるケーブルとして注目されています。

まとめ

Active Electrical Cableは高速、消費電力、コスト、信号品質のバランスに優れるケーブルとして、AIやHPCのネットワークで注目されています。

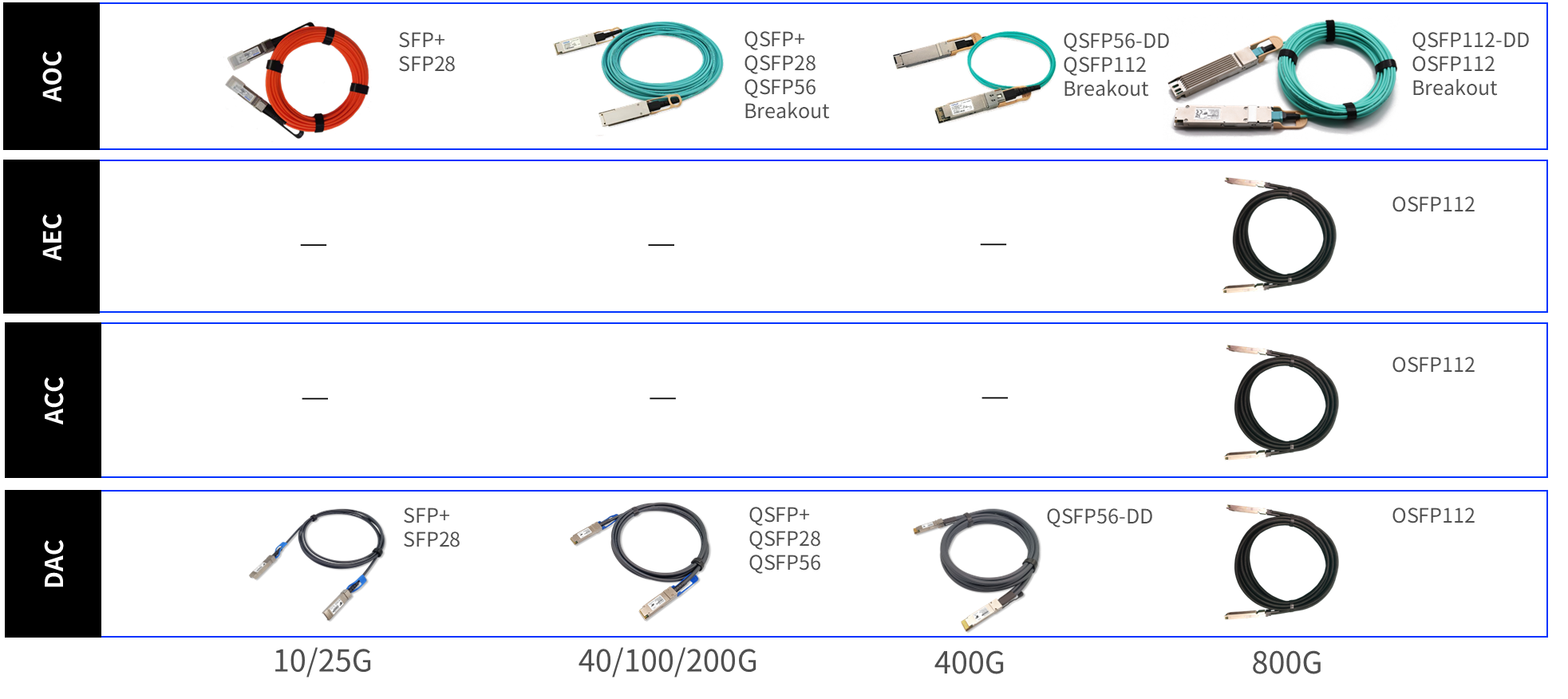

以下は、弊社が取り扱いしているCoherent社の高速信号ケーブルのポートフォリオです。
お見積もりのご依頼やお困りごとなどありましたら、下記よりお問い合わせください。
