「物理ボタンをなくして、製品の見た目を一新したい」

そんな構想を持つ企業が最初にぶつかるのが、タッチスイッチの方式選定と、量産で失敗しない設計です。

静電容量式は、デザインの自由度・耐久性・コストのバランスに優れ、家電から車載、医療機器まで幅広く採用されています。一方で、選び方や設計を誤ると「防水が効かない」「手袋で反応しない」「ノイズで誤動作する」といった問題が量産後に発覚します。タッチスイッチは「試作では動いたのに、量産したら壊れる」という壁にぶつかりやすい領域です。

本記事では、方式比較から設計の勘所、そして照明スイッチのガラス化やタッチレス化といった"デザイン革新"を量産まで実現した実例までを解説します。

物理スイッチとタッチスイッチの決定的な違い

タッチスイッチとは、指の接触・近接を電気的に検知して入力するスイッチの総称です。従来の物理スイッチ（メカニカルスイッチ）と比べると、強みと弱みが明確です。

タッチスイッチ４方式の比較

タッチスイッチには大きく４つの検出方式があります。方式ごとに得意・不得意が明確です。

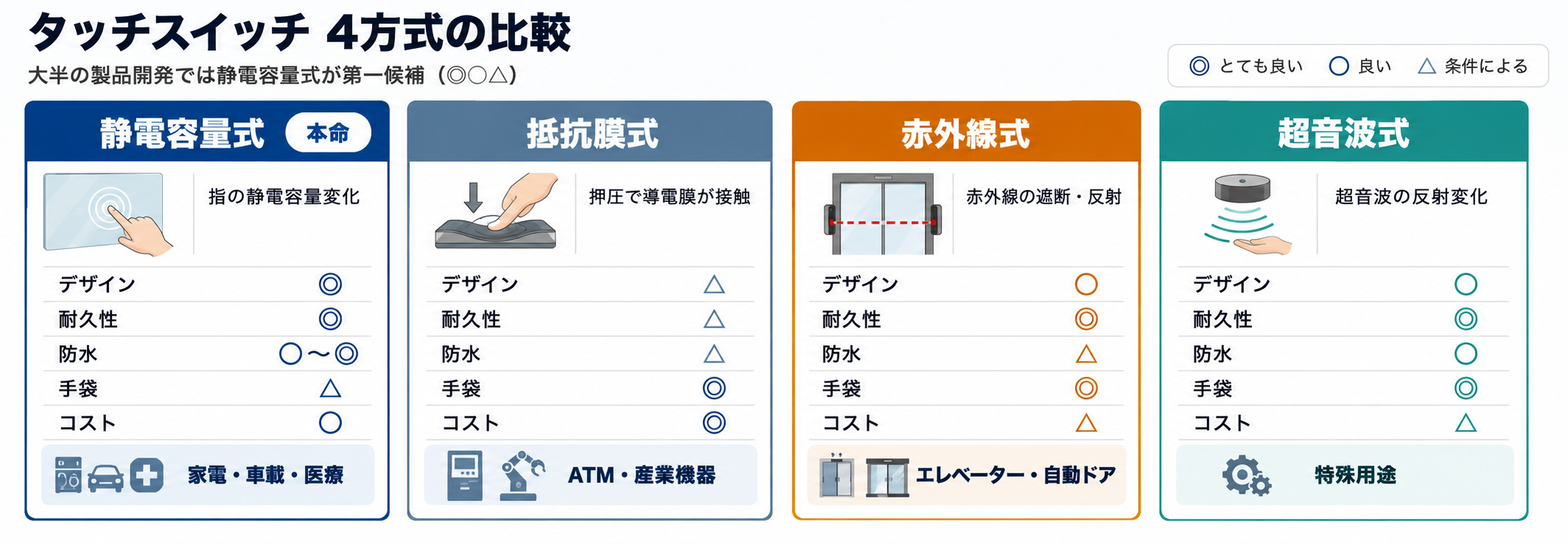

静電容量式/抵抗膜式/赤外線式/超音波式を、デザイン自由度・耐久性・防水・手袋対応・コストで比較（静電容量式が第一候補）

結論：大半の製品開発では、静電容量式が第一候補です。デザイン自由度・耐久性・コストのバランスが最も良いためです。ただし「手袋で操作する工場」なら赤外線式、「コストを極限まで下げたい」なら抵抗膜式、というように用途で最適解は変わります。

静電容量式の２方式「自己容量」と「相互容量」の使い分け

静電容量式を選んだ次が、自己容量方式（セルフ）と相互容量方式（ミューチュアル）の選択です。ここを外すと後工程の手戻りが大きくなります。

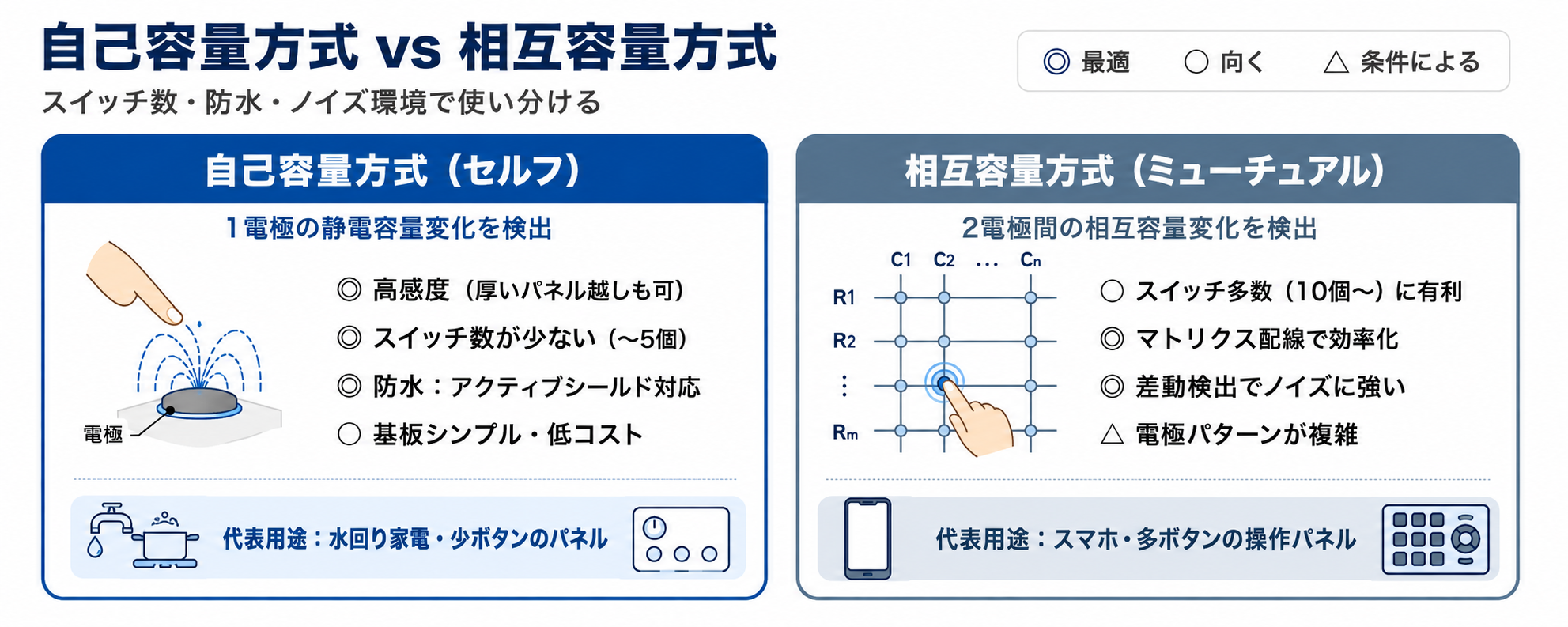

自己容量方式と相互容量方式の検出原理と使い分け（スイッチ数・防水・ノイズ）

判断の目安：
① スイッチ５個以下なら自己容量方式、10個以上なら相互容量方式
② 水回り・屋外は自己容量方式＋アクティブシールド
③ 工場・車載などノイズが多い環境は相互容量方式（差動検出）

設計段階で外せない５つの勘所

方式が決まっても、静電容量式にはメカスイッチにはない設計上の注意点があります。ここを見落とすと試作段階で「思ったように動かない」が起こります。

1. センサー電極の形状：電極は指のタッチ面積（直径10〜15mm）に合わせ、電極間は最低2mm以上確保。周囲にGNDを配置して電界を安定させます。

2. パネル素材と厚み：厚いほど・誘電率が低いほど感度は下がります。ガラス（誘電率5〜10・高級感）＞アクリル/PC/ABS。素材選びは感度とデザインの綱引きです。

3. ノイズ対策：IC近傍にデカップリングコンデンサ、配線は短くシールドGNDで囲む、インバータ機器近傍はソフトフィルタを強化。閾値・デバウンス処理の調整も必須。

4. 防水設計：水滴を指と誤認しないよう、自己容量のアクティブシールド＋「水は面・指は点」で識別するソフトアルゴリズム＋撥水コーティングを組み合わせます。

5. 操作フィードバック：クリック感がない分、LED点灯・電子音・振動（ハプティクス）で「押した」を伝える設計が要ります。LED＋短い電子音の組合せが定番です。

デザインで付加価値を生む——曲面・材質・光るスイッチ

静電容量式の最大の価値は、物理ボタンでは不可能だったデザインで製品に付加価値を生めることです。「デザインへのこだわり」がそのまま差別化になります。

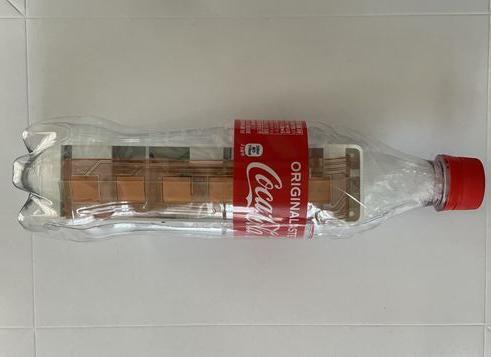

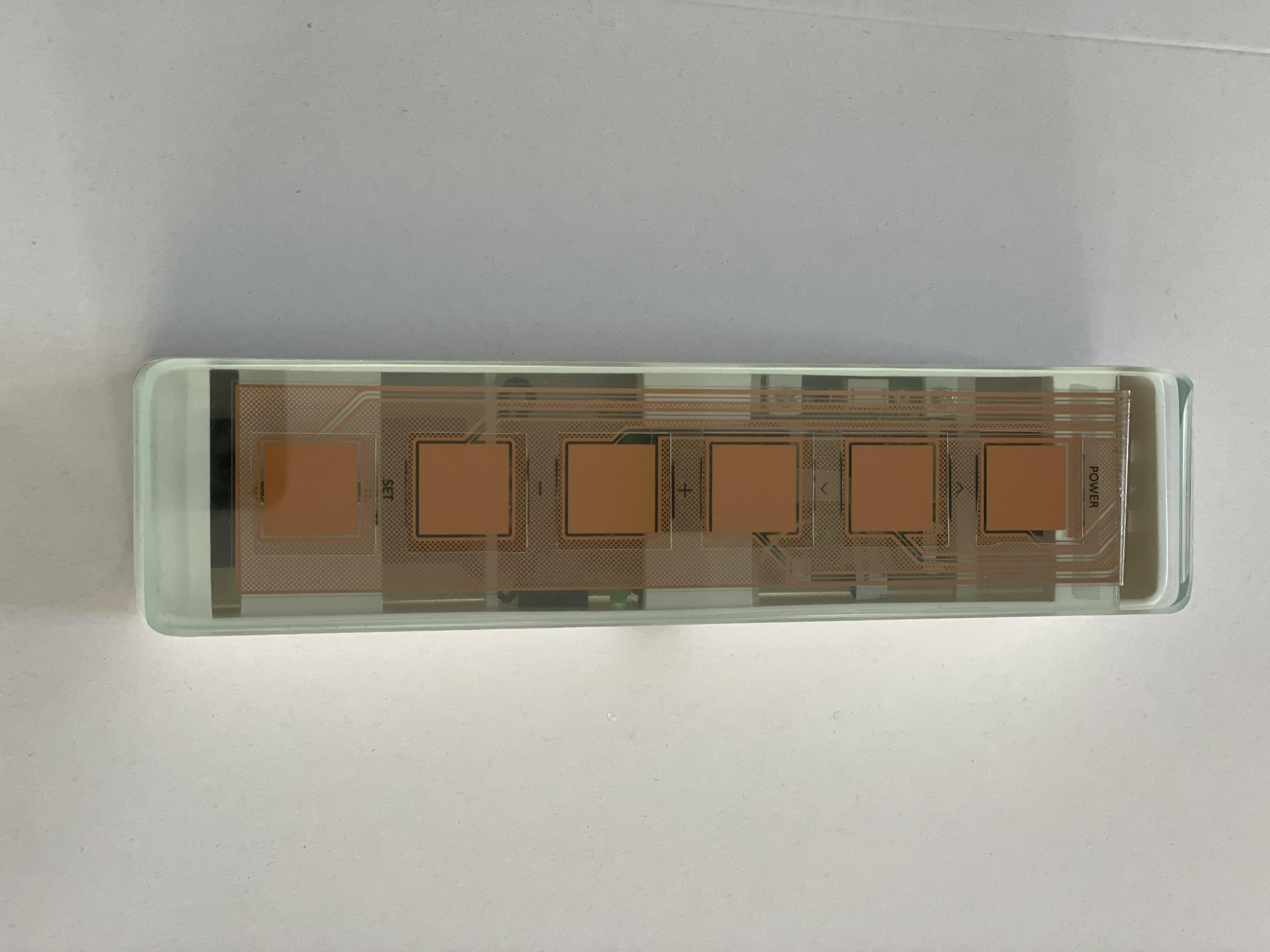

• 曲面に貼る：フレキシブル基板（曲がる基板）と静電タッチシートを使えば、平面だけでなく曲面もスイッチにできます。たとえばペットボトルの曲面に沿って貼り、表面をタッチするタイプの"曲面リモコン"も実現可能です。

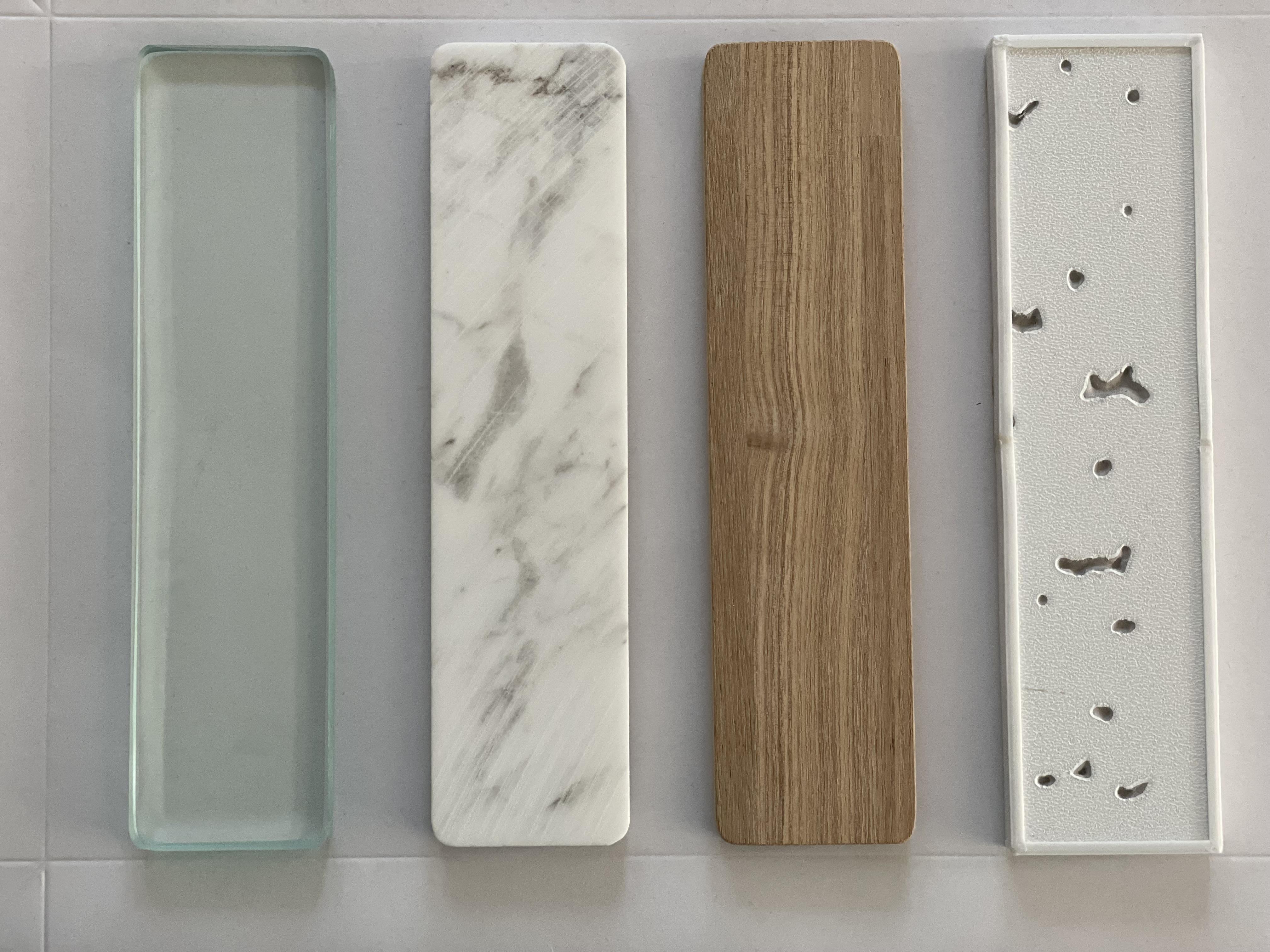

• 材質を選ぶ：ガラス・アクリル・木目調パネルなど、意匠に合わせて操作面を選べます。ハーフミラー＋電極下LEDで「触れると光るスイッチ」も作れます。
• 既存機能と組み合わせる：赤外線学習リモコンと静電タッチシートを組み合わせれば、複数機器を1枚のデザインパネルから操作する、といった応用も可能です。

「四角いボタンが並んだリモコン」から、「意匠の一部としてのタッチUI」へ。ここに、静電容量式を採用する本当の狙いがあります。実例として、マクニカで実験的に木材や局面対応のリモコンを作ってみた際の動画もぜひご覧ください。

「デザインを変えたい」をサポートした事例

タッチスイッチは、試作で"それっぽく動く"ところまでは比較的簡単です。難所は量産で安定させること。ここにものコン®の支援価値があります。

事例①：住宅照明スイッチを「ガラス製タッチ式」に

ある住宅設備メーカー様では、「固定概念に捉われないスイッチにしたい」という構想から、照明用スイッチをタッチパネル式・ガラス製に刷新しました。ヒアリング→調査検討→PoC検証→提案という流れで進め、結果として部品コストの削減とソフトウェアの共通化まで実現しています。実際に「住宅用照明スイッチの開発と完成品の生産をまとめて任せたい」という相談も寄せられており、デザインだけでなく安定した量産がニーズとなっています。

事例②：配線そのままで照明をタッチレス化

「照明スイッチを非接触にしたいが、既存の配線（スイッチボックス規格）は変えられない」——この制約に対し、既存規格に収まるサイズで手をかざすだけでON/OFFできるジェスチャースイッチを開発しました。静電容量式の近接検出で、スイッチに触れず操作でき、工事不要でオフィス・病院・工場・店舗の照明をタッチレス化できます。感染症対策としての衛生性とデザイン性を両立した例です。

事例③：試作は動いたのに、量産で壊れた

デザイン刷新でよくあるのが「量産の壁」です。あるメーカーでは、大学との共同研究で作ったセンサー試作が、量産段階で故障多発・計測値不正確に陥りました。原因は、部品のばらつきを設計に織り込んでいなかったこと。ものコンが残された開発情報から不具合を解析し、ハード・ソフトを再設計。部品ばらつきを許容する設計に改め、安定した量産体制を構築しました。

FAQ（よくある質問）

Q1. 静電容量式タッチスイッチは手袋をしたまま操作できますか？

薄手の綿・ニトリル手袋なら検出できる場合が多いですが、厚手のゴム・革手袋では困難です。対策はパネルを薄くする・感度を上げる、または手袋前提なら赤外線式との併用を検討します。

Q2. 防水性能はどの程度ですか？

構造的に隙間がないため、IPX4（飛沫防水）程度は比較的容易です。水没環境（IPX7以上）では水を指と誤認する問題があり、自己容量方式＋アクティブシールド＋ソフトフィルタの組合せで対策します。

Q3. 曲面や特殊な素材のパネルにも対応できますか？

はい。フレキシブル基板（曲がる基板）と静電タッチシートを使えば、曲面や木目調・ガラスなど意匠に合わせた操作面を実現できます。触れると光るスイッチや、曲面リモコンといった応用も可能です。本記事で紹介している動画もあわせてご覧ください。

Q4. 既存の物理スイッチからの置き換えは簡単ですか？

電気的な接続方式が異なるため、スイッチ単体でなく制御基板ごとの再設計が必要になることが多いです。ただし、既存の配線規格に収まる形で設計すれば、工事不要で置き換えられるソリューションも実現できます。

まとめ

静電容量式タッチスイッチは、デザインの自由度と耐久性を両立できる優れた入力インターフェースです。ただし方式選定・設計を誤ると、量産段階で致命的な問題が発生します。

選定の３ステップ：

1.  ４方式から選ぶ → 大半の用途で静電容量式が第一候補

2.  自己容量 vs 相互容量を選ぶ → スイッチ数・防水・ノイズ環境で判断

3.  ５つの設計の勘所を押さえる → 電極・パネル素材・ノイズ・防水・フィードバック

そして最後の関門が量産製造です。「デザインを変えたい」を製品として作り切るには、構想から量産まで一貫して相談できるパートナーがいるかどうかが成否を分けます。マクニカものコン®では、こういったアイデアから新しい価値を生み出す仕組みづくりを、ゼロからお手伝いすることも可能です。お客様の課題やご要望に応じてフレキシブルな対応をさせていただきます。

どの"部品"を使い、どんな"技術"を使うのが最適なのか？など、部品選定～量産支援まで、お客様の実現したい目的や場面に応じてご提案させていただきます。お困りごと、ご要望がございましたら、お気軽にご相談ください。
