ハードウェアの準備

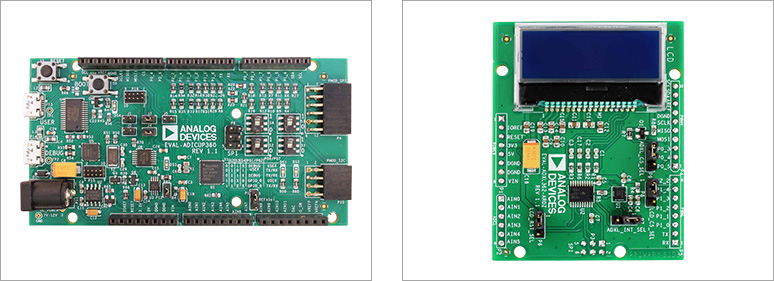

用意するボードは下記２点となります。

• プラットフォームボード：EVAL-ADICUP360
• センサーシールドボード：EVAL-ADXL362-ARDZ

それぞれのボードにJPピンやSWピンがあります。設定についてはこちらを参照ください。
Accelerometer Demo [Analog Devices Wiki]

電源はPCのUSBバスパワーを使用することができます。
あとはシールドボードとプラットフォームボードを接続してハードウェアの準備は完了です！

開発環境の準備

開発環境とサンプルプロジェクトのダウンロード

センサーボードを動作させるためには下記2点が必要です。



• シールドボードのサンプルプロジェクト
• プラットフォームボードの開発環境（IDE）

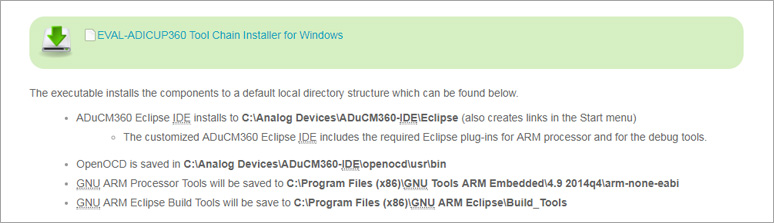

こちらでTool Chainパッケージとして提供されていますのでPCにダウンロードしインストールを行います。
Tool Chain for EVAL-ADICUP360 [Analog Devices Wiki]

プログラムの書き込み

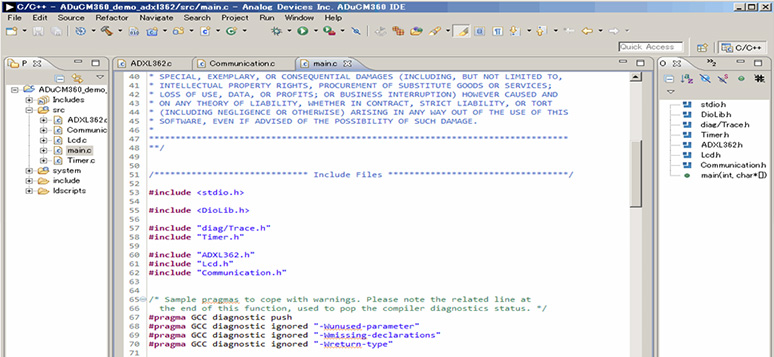

インストールが完了しましたら、IDEを起動して、センサーボードのサンプルプロジェクトの取り込みを行い、ボードにプログラムの書き込みを行います。進め方はこちらのユーザーガイドにもまとまっているので参考にしてください。

なおシールドボードのプロジェクトファイルは下記URLよりダウンロードください。
https://github.com/analogdevicesinc/EVAL-ADICUP360

今回使用する加速度センサシールドボードのプロジェクトファイルはADuCM360_demo_adxl362となります。

動作確認

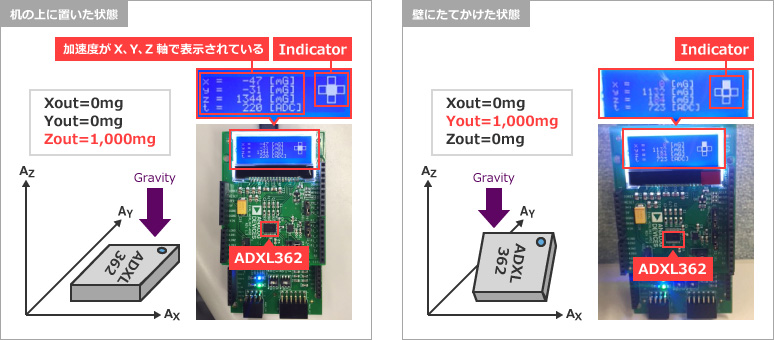

ボードへのプログラム書き込みが完了し、下図のように動作確認できました。

液晶表示はX、Y、Z軸方向の加速度の大きさ[mg]、そして状態を表示するインジケータがついています。
机の上に置いた状態では、Z軸方向に重力加速度が働いていることが確認できます。また、壁に立てかけた時は、Y軸に重力加速度が働いていることが確認できました。

プログラムの内容詳細はこちらを参照ください。
Accelerometer Demo [Analog Devices Wiki]

実際に動かしてみた

ここまで紹介をした”開発プラットフォームボード（EVAL-ADICUP360）と加速度センサーシールドボード（EVAL-ADXL362-ARDZ）”について、実際の動作の様子をこちらの動画でイメージください。

まとめ

アナログ・デバイセズ社のサポートページでは動画やマニュアルが充実しているため、ツールのダウンロード・インストールから動作確認までの所要時間はわずか30分ほどでした。

すぐに加速度センサーの動作を試してみたいという方には、非常に有益なツールだと思います。
前回の記事でもご紹介しましたが、他にも様々なセンサーシールドボードを用意していますので、是非お試しください！
