Analog Devices おすすめ設計ツール

アナログ・デバイセズは広範な製品群に対応する様々な設計ツールを提供しています。定番のSPICEシミュレータはもちろんのこと、お客様の設計をサポートするツールが多数用意されています。その中でも特にご紹介したいのがADI DiffAmpCalc™です。

高速差動アンプ回路の設計をサクッと

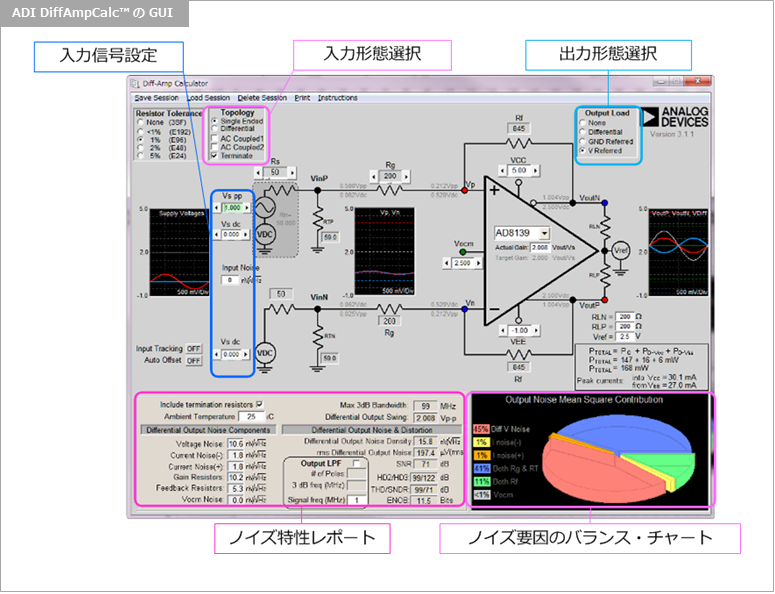

ADI DiffAmpCalc™を使用するとデータシートを読み解かずとも高速差動アンプ回路を短時間で設計する事が出来ます。シングルエンド入力、差動入力、終端の有無といった複数の入力形態に対応しており、同様に複数の出力形態(差動終端、対GND終端等)にも対応しています。このツールはGUIによるインタラクティブな操作で各設定値を変化させるもので、ゲイン、オフセット、終端条件、電源電圧等を短時間に決定する事が出来ます。同時にノイズ性能や実効分解能、帯域幅が自動的に計算され、設計者の意図する性能を実現可能かどうか短時間に見極める事が出来ますので、高速差動アンプ回路を設計される方にお勧めのツールです。

ダウンロードはこちら

Article header library 112897 pic01  2

その他の定番の設計ツール

ADIsimPE : リニアおよびミックスド・シグナル回路シミュレータ

Article header adisimpe 350x222  1

ADIsimPEはSIMetrix/SIMPLIS にアナログ・デバイセズのライブラリ等を追加した、パーソナル版回路シミュレータです。SIMetrix/SIMPLISは、アナログおよびミックスド・シグナル回路の設計と開発のために最適化された、回路シミュレータ / SPICEシミュレーションソフトです。

ダウンロードはこちら

ADIsimPOWER : 周辺部品の定数や効率を計算するツール

Article header adisimpower 350x216  1

このツールは降圧コンバータの効率、PCボードのスペース、コスト、または部品点数について最適化された設計をサポートします。5つの設計パラメータを入力し、設計目標を選定すると、このツールが最適な値を計算して、全体回路図、BOM、効率性のグラフ、性能の一覧を生成します。BOMにはベンダの製品番号が含まれており、代替部品を選択することもできます。設計全体がPDFで文書化されているため、印刷や電子メールでの送信が可能です。

すぐに計算されたい方はこちら

ADIsimPLL:PLLシンセサイザの回路設計、シミュレーション、評価ツール

Article header adisimpll  1

ADIsimPLL™を使用すれば、アナログ・デバイセズの高性能PLLシンセサ イザを迅速かつ高い信頼性で評価できます。今日利用できるPLLツール のなかで最も包括的なツールです。PLL性能への影響が予想される重要 なすべての非線形効果をシミュレートし、設計プロセスのやり直しをなく すことにより、設計時間を短縮します。

ソフトウェアのリクエストはこちら

ADIsimCLK:クロック回路のシミュレーション/評価ツール

アナログ・デバイセズのさまざまな超低ジッタ・クロック分配製品やクロ ック生成製品用に特別に設計されたADIsimCLK™は、製品の迅速な設 計、評価、最適化を可能にするツールです。ループ帯域幅、分周比、位相 オフセット、出力周波数などのパラメータを直接変更しながら、性能への 影響をリアルタイムで表示することができます。

ダウンロードはこちら
