製品概要

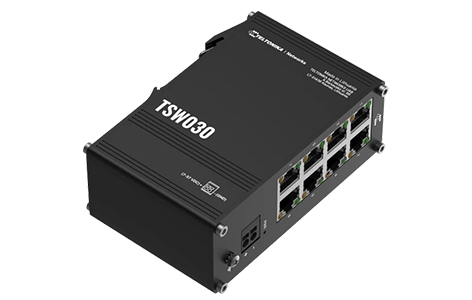

TSW030は、アンマネージド・イーサネットスイッチで、産業用途に求められる堅牢性・信頼性・設置性を兼ね備えた、コストパフォーマンスの高いモデルです。10/100Mbps 対応のRJ45 ポートを 8つ搭載し、DIN レール取付けに対応したコンパクト設計により、制御盤や狭小スペースへの設置にも最適です。

このスイッチは、プラグ＆プレイで即時導入可能な設計となっており、ネットワーク設定不要で最大 8台のデバイスを簡単に接続できます。低消費電力設計（アイドル時 0.5W、最大1.5W）により、電力制約のある環境でも安心して使用可能です。

また、広い電源入力範囲 (7～57VDC) と、過電圧・逆極性・サージ保護を備えており、電源環境が不安定な現場でも安定した動作を実現します。筐体は、IP30の保護等級を持ち、-40℃ ～ 75℃ の広い動作温度範囲に対応するなど、過酷な産業環境でも安心して使用できる設計です。

TSW030 は、製造現場、スマート照明、監視システム、IoT ゲートウェイなど、多様な産業アプリケーションにおけるネットワーク集約用途に最適な選択肢です。実際に、工業生産現場におけるネットワーク集中化の導入事例では、TSW030 が自動化・予知保全を支えるインフラ構築に活用されており、インダストリー 4.0 対応の効率的な製造環境の実現に貢献しています。

製品特長

TSW030 は、産業用途に求められる堅牢性と省電力性を兼ね備えたアンマネージド・イーサネットスイッチです。以下のような特長を備えております。

■ RJ45ポート×8（10/100Mbps 対応）
　最大 8台のデバイスを接続することができます。Auto MDI/MDIX 機能により、クロスケーブルを使用せずに簡単に接続できます。

■ プラグ＆プレイ設計
　ネットワーク設定が不要で、すぐに導入することができます。ネットワーク構築の手間を大幅に削減できます。

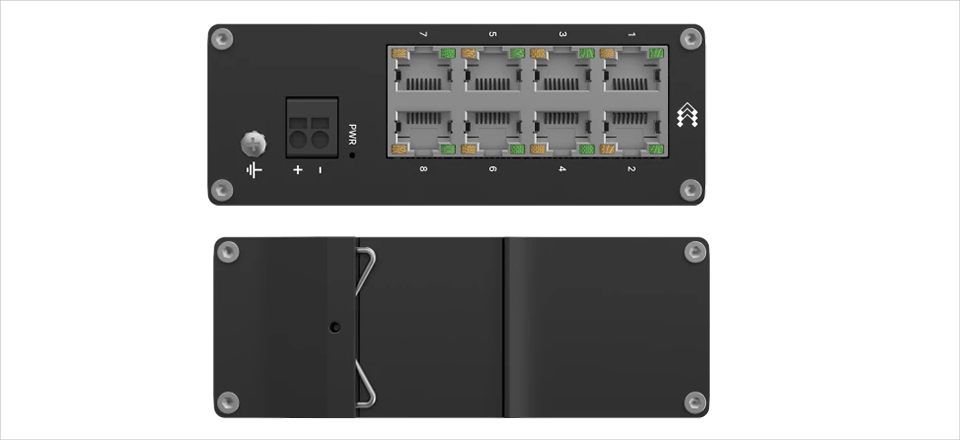

■ DIN レール取付け対応
　一体型ブラケットにより、制御盤や狭いスペースにも容易に設置することができます。

■ 低消費電力設計
　アイドル時 0.5W、最大 1.5W と省電力で、電力制約のある環境でも安心して使用できます。

■ 広い電源入力範囲 (7 ～ 57VDC)
　柔軟な電源設計が可能で、過電圧・逆極性・サージ保護機能も備えております。

■ 堅牢な筐体構造
　アルマイト処理済みのアルミニウム製筐体を採用しており、IP30 の保護等級により過酷な環境でも安心して使用できます。

■ 広い動作温度範囲 (-40℃ ～ 75℃)
　高温・低温環境でも安定して動作しますので、産業用途に最適です。

■ ジャンボフレーム対応（最大9216バイト）
　大容量データの転送にも対応しており、通信効率を向上させることができます。

■ MAC アドレステーブル：2K エントリー
　中規模ネットワークにも十分に対応できる容量を備えております。

基本仕様

ハードウェア

イーサネット	RJ45 × 8（10/100 Mbps、Auto MDI/MDIX対応）
帯域幅	20Gbps（ノンブロッキング）
MAC アドレステーブル	2K エントリー
バッファサイズ	128KB
ジャンボフレーム	最大 9216 バイト
電源オプション	2ピン電源ソケット、7 ～ 57VDC
ステータスLED	電源 × 1 ETH ステータス x 16
消費電力	アイドル時：0.5W、最大：1.5W
保護等級	IP30
取り付け方法	DINレール（標準）、壁面・平面（別途キット必要）
筐体素材	表面処理済みアルミニウム筐体（アルマイト処理）
動作温度	-40°C ～ 75°C
寸法（幅 × 高さ× 奥行き）	113.1 × 41.2 × 74.6mm
重量	256g
