製品概要

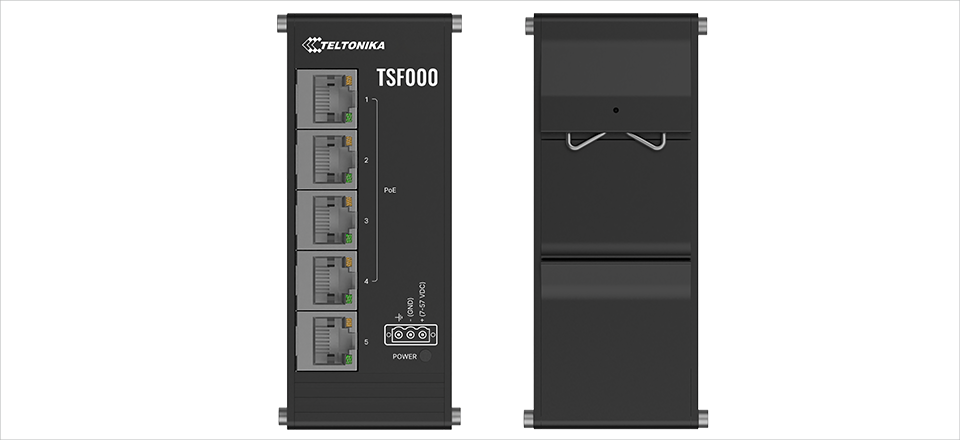

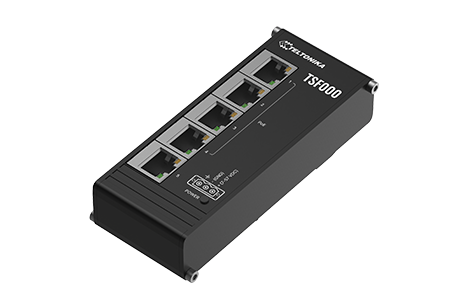

TSF000 は、省スペース環境への設置を想定した薄型の PoE+ アンマネージド・イーサネットスイッチです。フラットな筐体と DIN レールマウントに対応しており、制御盤や分電盤など、限られた設置スペースでの利用に適しています。

5ポートのイーサネット (10/100 Mbps) を搭載し、そのうち 4ポートで PoE+ (IEEE 802.3af / 802.3at) による給電が可能です。合計最大 120W の PoE 電力バジェットにより、複数の PoE 対応デバイスへ電力とデータを同時に供給できます。

電源入力は 7～57 VDC に対応しており、さまざまな産業用電源環境での使用が可能です。設定不要のアンマネージド設計により、接続するだけで利用できます。

製品特長

TSF000 は、省スペース設計と PoE+ 給電に対応した薄型のアンマネージド・イーサネットスイッチです。限られた産業用スペースでの設置や、複数 PoE デバイスへの給電・接続を想定して設計されており、以下のような特長を備えています。

■薄型・DIN レール対応の省スペース設計
　フラットな筐体と DIN レールマウントに対応しており、制御盤や分電盤など、設置スペースに制約のある環境での利用に適しています。

■最大 120W の PoE+ 電力供給
　4ポートの PoE+ 出力により、最大 30W / ポート、合計 120W の電力バジェットで複数デバイスへの給電が可能です。

■5ポート・イーサネット構成
　前面アクセス可能な 5 x Ethernet (10/100 Mbps) を搭載し、コンパクトな筐体にネットワーク接続を集約できます。

■柔軟な電源入力
　7VDC ～ 57VDC の広い電源入力範囲に対応し、さまざまな産業用電源環境との組み合わせが可能です。

■設定不要のアンマネージド設計
　アンマネージドスイッチとして、接続するだけで使用できます。

基本仕様

ハードウェア

イーサネット	RJ45 × 5（10/100 Mbps、Auto MDI/MDIX対応）
帯域幅	10Gbps（ノンブロッキング）
MAC アドレステーブル	2K エントリー
バッファサイズ	128KB
ジャンボフレーム	最大 9216 バイト
電源オプション	3ピン電源ソケット、7 ～ 57VDC
ステータスLED	電源 × 1 ETH ステータス x 10
消費電力	アイドル時：1W、最大：1.5W PoE：最大 121W
PoE	PoE 出力ポート：4（ポート 1 ～ 4） PoE 規格：IEEE 802.3af (PoE、Type1)、IEEE 802.3at (PoE+、Type2) 給電方式：Alternative A 最大出力（1 ポートあたり）：30W（PSE 側）総 PoE 電力バジェット：120W（PSE 側） PoE 出力時入力電圧範囲：44VDC ～ 57VDC
保護等級	IP30
取り付け方法	DINレール
筐体素材	表面処理済みアルミニウム筐体（アルマイト処理）
動作温度	-40°C ～ 75°C
寸法（幅 × 高さ× 奥行き）	113 × 28 × 50mm
重量	142g
