リアルタイム波形表示によるモニタリング

計測画面では、センサーから取得したひずみ・温度データをリアルタイムで波形表示します。

オートレンジや拡大・縮小操作に対応しており、計測中の微小な変化から長時間のトレンドまで、用途に応じた確認が可能です。

また、各センサーの現在値、初期値、差分、ステータス情報を一覧で確認できるため、数値と波形の両面から状態を把握できます。

フィルタリング機能

従来は記録後の解析が中心でしたが、本ツールでは、計測と同時に解析結果をその場で判断できる直感的なUXを実現しています。
取得したデータに対して、移動平均、FFT解析、標準偏差といった解析機能を搭載しています。用途に応じてリアルタイム解析と記録データ解析を使い分けることで、評価や検証を効率的に行うことが可能です。

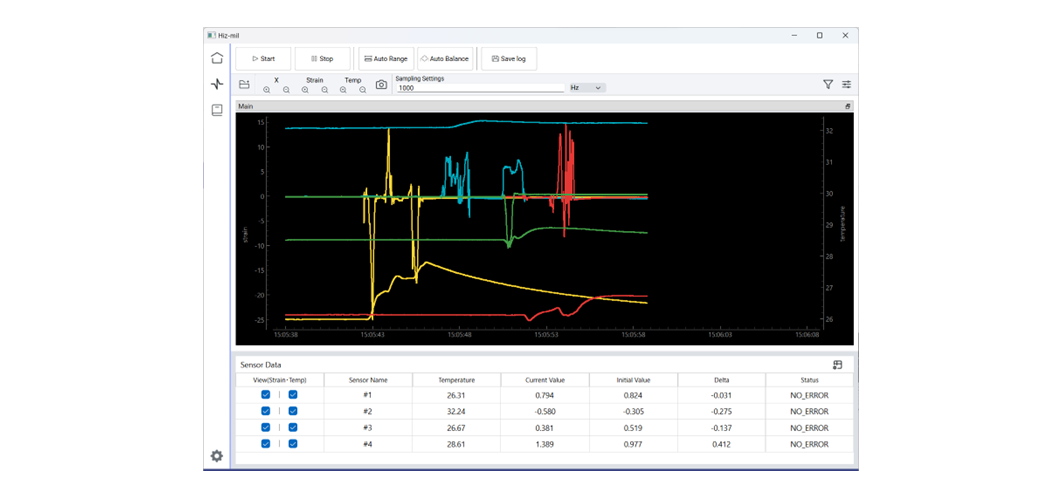

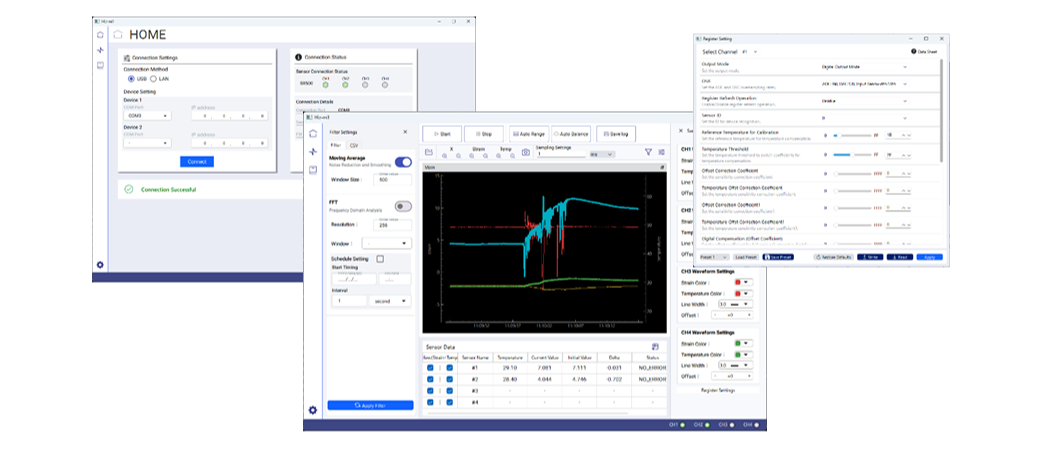

計測画面

移動平均

移動平均機能では、計測中のひずみデータに対してリアルタイムで解析を適用できます。

ノイズの影響を抑えながら波形の傾向を確認できるため、長時間計測時のトレンド把握や微小変化の観察に有効です。

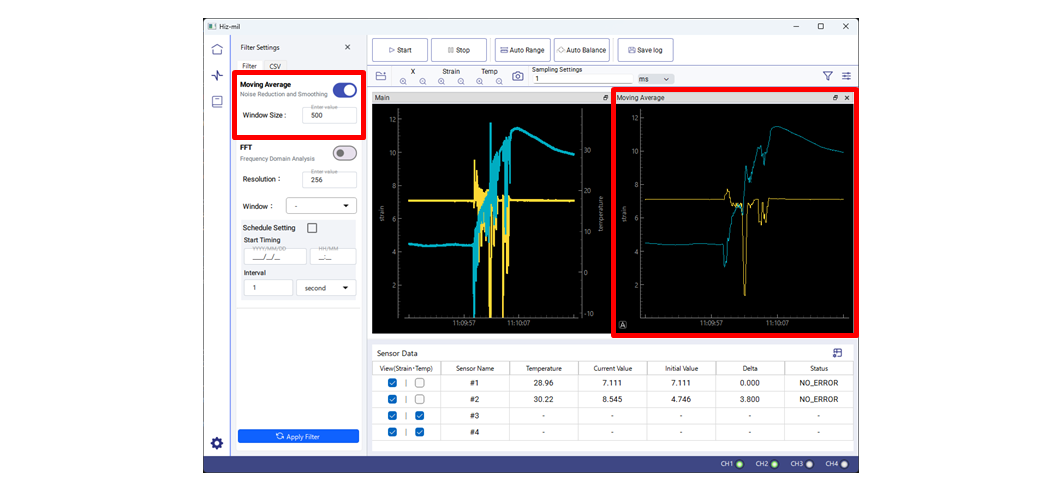

ツール内移動平均イメージ

FFT解析

FFT解析機能では、計測中のデータに対してリアルタイムで周波数解析が可能です。

解像度や窓関数の設定にも対応しており、振動成分や周期特性の確認など、より詳細な評価に活用できます。

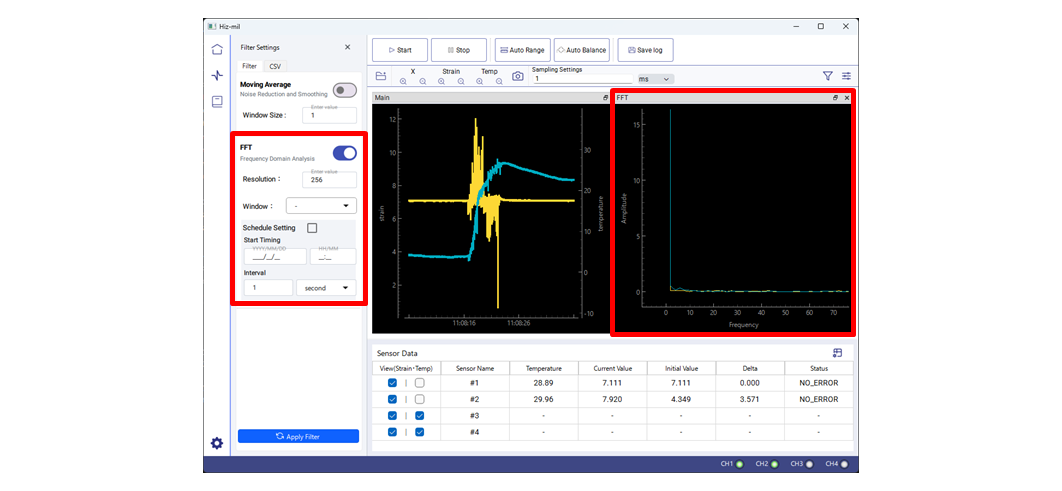

ツール内FFT解析イメージ

標準偏差

標準偏差機能は、記録したCSVデータに対して解析を行う機能です。

計測結果のばらつきや安定性を定量的に評価でき、試験結果の比較や事後解析に役立ちます。

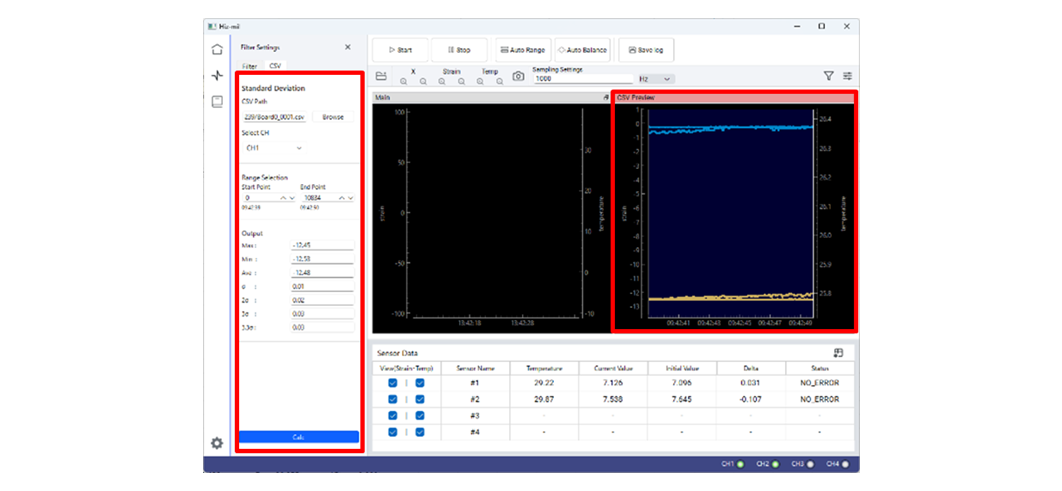

ツール内標準偏差イメージ

センサー波形設定機能

センサー波形設定機能では、センサーごとに波形の表示方法を柔軟に設定できます。

ひずみ・温度それぞれの波形色、線の太さ、表示オフセットを個別に調整できるため、複数センサーを同時に計測する場合でも、高い視認性を確保できます。評価内容や測定条件に応じた、最適な波形表示環境を構築可能です。

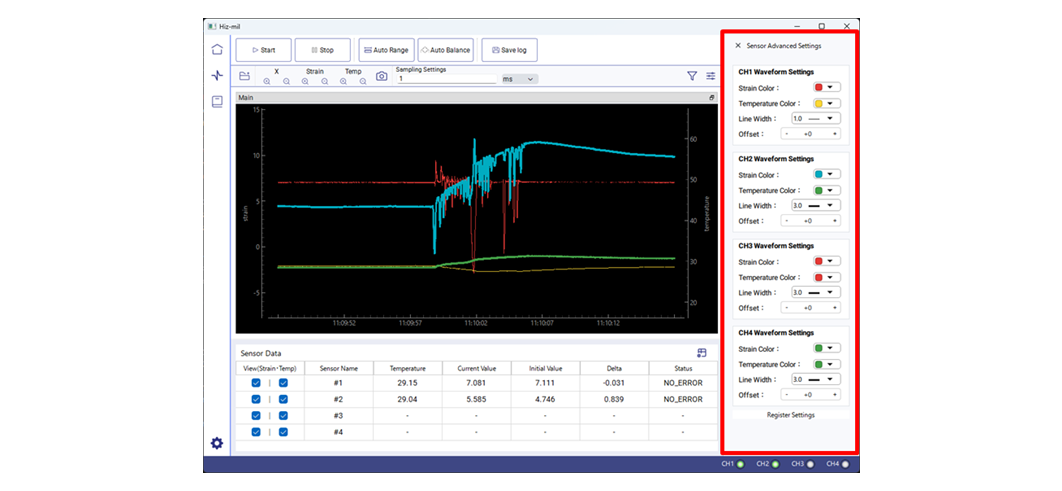

センサー波形設定機能

ログ保存

計測データはログとして保存でき、自動保存や保存先指定にも対応しています。保存したログファイルは後から読み込み、波形として再表示することが可能です。

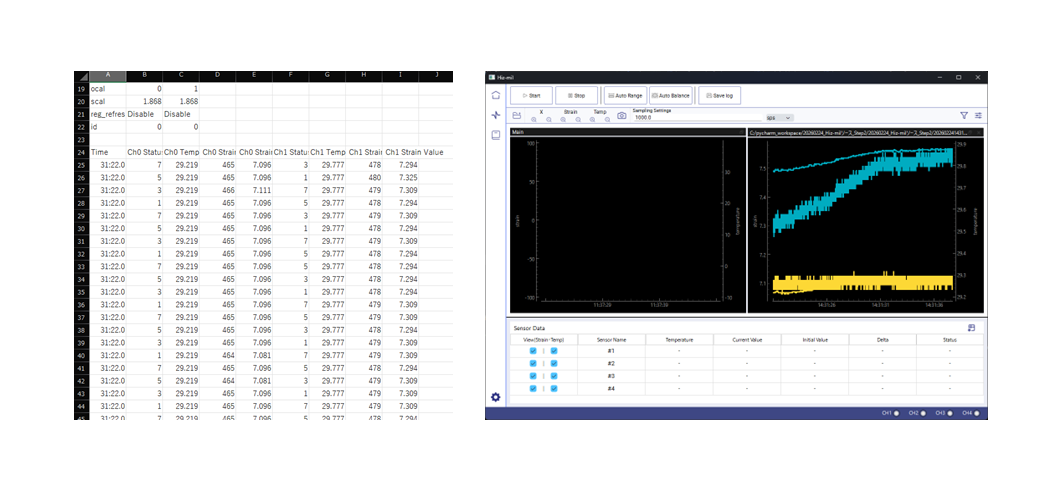

左：実際の取得ログ　右：ログから復元した波形データ

開発・評価支援

従来版で評価されたレジスタ設定機能を踏襲し、さらに本ツールではユーザーがより使いやすいようスライダーやスピンボックスによる数値入力を可能にしました。これらの機能により、STREALの各種レジスタをGUI上から設定・読み出しできます。

データシートへのリンクも備えており、評価やチューニング作業を効率的に行えます。

また、表示言語は日本語／英語の切り替えに対応しており、開発・評価環境に応じた利用が可能です。

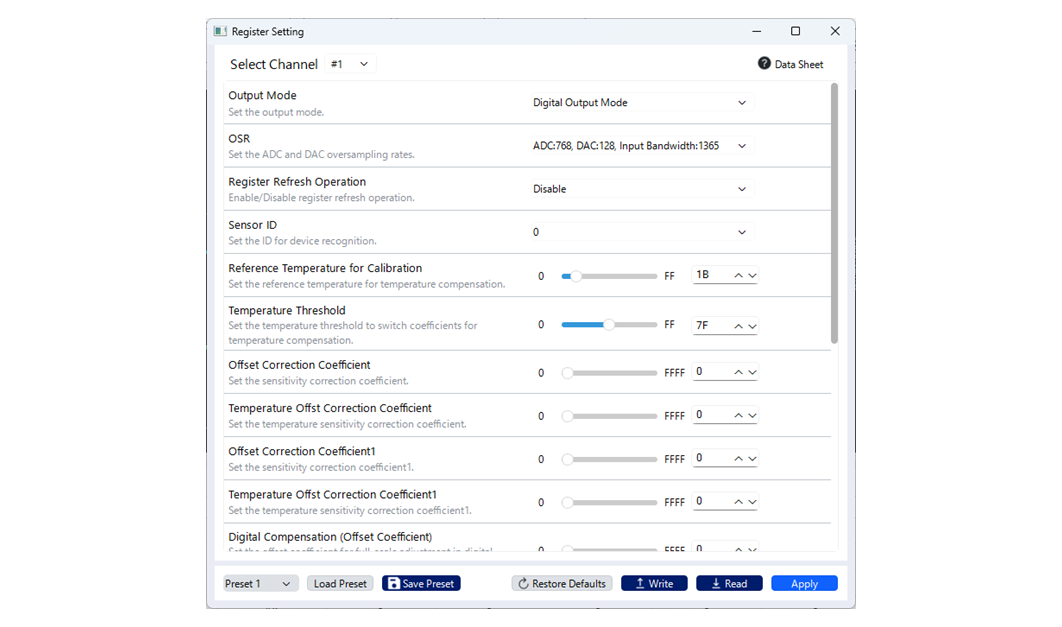

ツール内レジスタ設定画面
