GNSSモジュール

Sierra Wireless社の「XS・XPシリーズ」は、ソニーセミコンダクタソリューションズ製のchipsetを搭載したGNSSモジュールです。

大きな特徴としては、以下の通りです。



 *XS1110:低消費状態での測位可能 … ウェアラブル等のバッテリー駆動端末向け

 *XP2210:UDR対応による更なる測位精度の向上 … 移動体端末向け

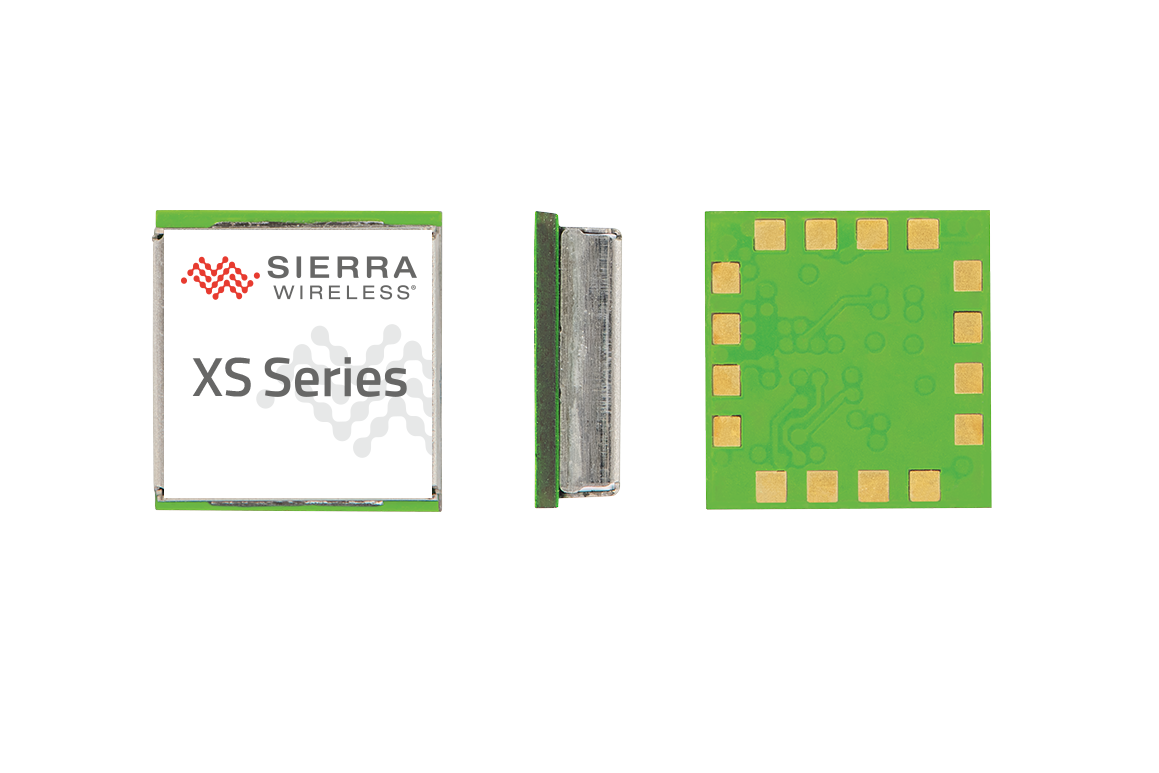

XS Series

・超小型GNSSモジュール

・GPS/Glonass/Galileo/BeiDuo/QZSS対応

・従来のGNSSモジュールに比べ、低消費測位モードの実現

・Enhanced Positioning(A-GPS、SBAS)

・SAW、LNA実装

・Anti-Jamming

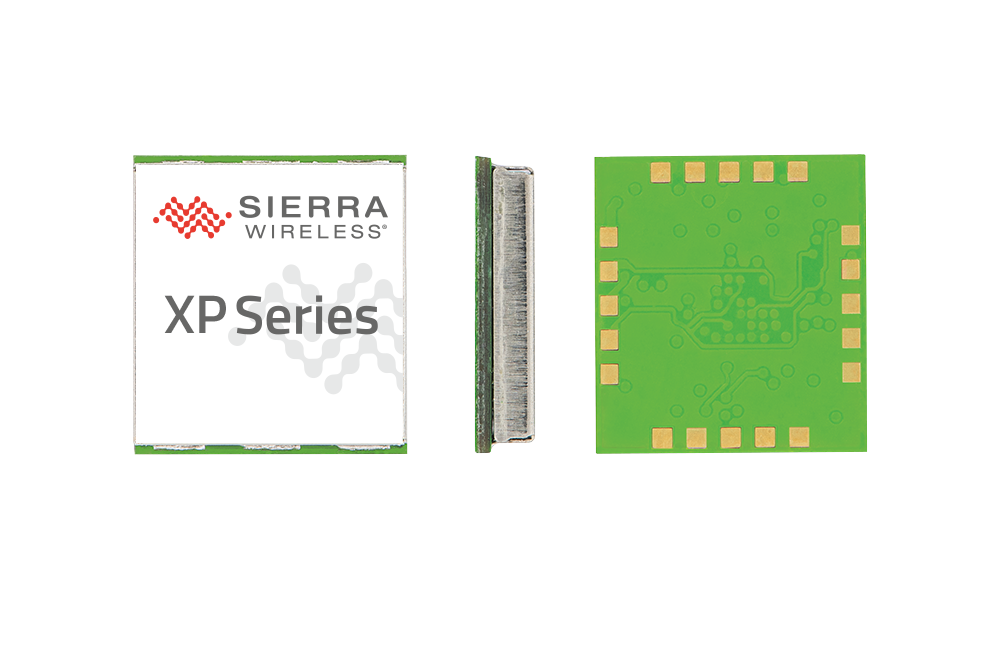

XP Series

・小型GNSSモジュール

・GPS/Glonass/QZSS対応

・Untethered Dead Reckoning対応

・Enhanced Positioning(A-GPS)

・SAW、LNA実装

・Anti-Jamming





製品概要

型式 XS1110 XP2210
Air Interface

GPS

GLONASS

BEIDOU

GALILEO

QZSS

GPS

GLONASS

QZSS

通信プロトコル NMEA 0183 v4.10 NMEA 0183 v4.10
UDR ×
寸法(WxDxH[mm] ) 6.7×7.0×2.1 9.5×10.4×2.1
電源電圧[V] 1.71 - 1.89  3.0 - 3.6
消費電力 (peak) 通信時

18[mA] typ.

(測位中: 15[mA] typ.)

25[mA] typ.

(測位中: 21[mA] typ.)

Power save時 350[μA] typ. ~ 1[mA] typ.  2 ~ 3[mA] typ.
外部I/F コネクター形状 16pin SMD 20pin SMD
Host I/F UART, I2C UART, I2C
位置精度 1.5 [m]  1.5 [m]
加速度精度 0.1[m/s²] 0.1[m/s²]
最大高度  80000 [m]  15000 [m]
温度範囲[℃] 通常動作 -40 ~ +85 -40 ~ +85
保存環境 +40 以下 +40 以下

Product Technical Specification

Sierra WirelessのSourceページにて、技術資料等をダウンロード頂くことが可能です。

以下URLよりアクセスください。

https://source.sierrawireless.com/#sthash.xmnUnNo0.dpbs

※無料登録が必要となります。
