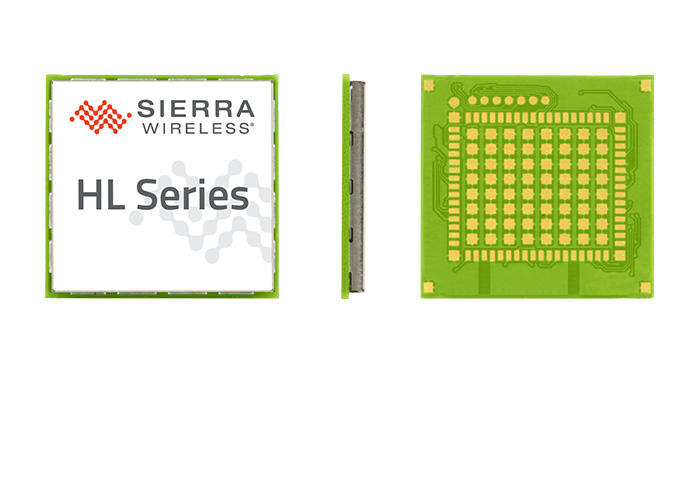

HLシリーズ

  • LTE Cat-4対応
  • HWピン、SWコンパチにて
  • グローバル対応/各通信世代(GSM、3G)対応/設計資産流用が可能
  • GNSS対応(HL8548-G)
  • 小型:22×23mm スケーラブルモジュール
  • LGA実装 or 専用ソケット実装可能
  • Free FOTA
型式

HL7539

HL8548/ HL8548-G

Air Interface

LTE Cat-4 Data only

GSM/3G (WCDMA)

寸法(WxDxH[mm] )

23 x 22 x 2.5

23 x 22 x 2.5

電源電圧[V]

3.2 - 4.5

3.2 - 4.5

消費電力 (peak) 通信時

640[mA] 以下

658[mA] 以下

Sleep時

1.4 [mA] 以下

1.4 [mA] 以下

外部I/F コネクタ形状

146pin LGA/HL専用ソケット

146pin LGA/HL専用ソケット

Host I/F

UART/USB2.0

UART/USB2.0

通信速度 アクセス方式

FDD-LTE

HSPA-3G

Downlink

150 [Mbps]

7.2 [Mbps]

Uplink

50 [Mbps]

5.76 [Mbps]

日本 キャリア

Docomo

Docomo

周波数

B1 (2100 [MHz])

B19 (800 [MHz])

B21 (1500 [MHz])

800[MHz]

850[MHz]

900[MHz]

1900[MHz]

2100[MHz]

温度範囲[℃] 通常動作

Class-A: -30 ~ +70

Class-B: -45 ~ +85

Class-A: -30 ~ +70

Class-B: -45 ~ +85

保存環境

-40 ~ +85

-40 ~ +85
