LPS35HWはSTMicroelectronics社が提供しているMEMS圧力センサです。この LPS35HW は、ピエゾ抵抗型の圧力センサです。

高精度、超小型化を実現しており、以下のような特長があります。

1. 超小型 LGAパッケージ

サイズはわずか、2.0x2.0x0.9mmです。あらゆる狭小筐体に組み込むことができます。例えば、腕時計型ウェアラブル端末にも十分に採用することができます。

2. 防水パッケージ

LPS35HWは防水仕様のパッケージを使用しています。そのため水中でも使用可能です。
水深50mまでのIPX8相当の防水機能に対応しています。

3. 超高精度な24bitの圧力データを出力

圧力センサからのデータは24bitと非常に精度の高い測定が可能です。

4. 幅広い圧力測定範囲

圧力測定範囲は260〜1260hPaです。ほとんどのアプリケーションで十分すぎるほどの測定範囲です。

5. 超低消費電力

低消費電力モードでわずか3μA、ノーマルモードで15μAです。
また、電源電圧も1.7〜3.6Vに対応しているので、電池駆動が必要なアプリケーションに最適です。

6. SPI、I2Cデジタルインタフェースに対応

マイコン、ASIC、FPGA などへ直接接続することが可能です。

7. 16ビット温度データ出力

圧力センサから温度データをSPI、I2Cインターフェイス経由で測定することが可能です。測定範囲は0〜65℃の範囲で測定が可能です。

圧力センサ LPS35HW を手元ですぐに評価するには?

LPS35HW をすぐに評価を開始するために、以下のものが用意されています。

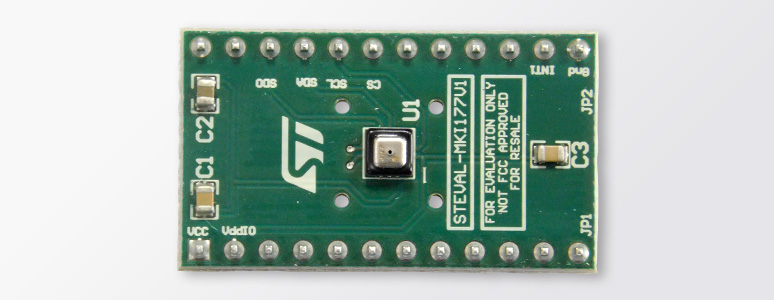

1. STEVAL-MKI177V1

DIL24ソケットに対応したソケットアダプターです。

圧力センサ LPS35HW をソケットに取り付けて使用することができます。電源、グランドなどのピン配置もLPS35HWにあわせて設計されています。

Article header library 127421 pic01  1
STEVAL-MKI177V1

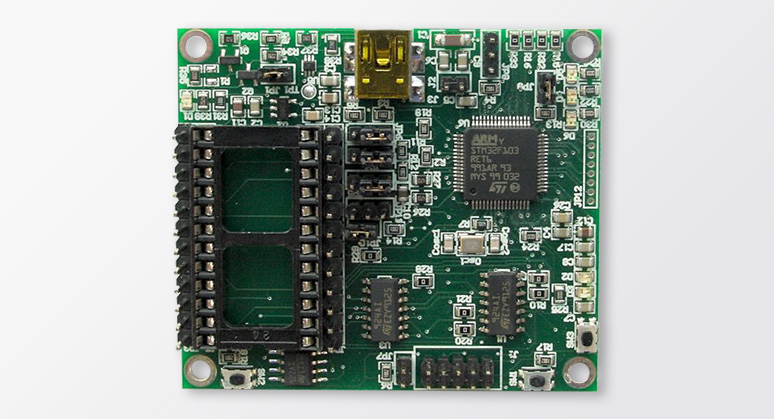

2. STEVAL-MKI109V2

Arm® Cortex® -M3を搭載したマイコンボードです。上記のSTEVAL-MKI177V1 ソケットアダプターを接続することができます。

このマイコンボードには圧力センサ LPS35HW を評価するために必要なソフトウェアが用意されているため、すぐに圧力センサの評価を行うことができます。

マイコンボードの主な特長は以下の通りです。

  • STEVAL-MKI109V2
  • Arm® Cortex® -M3マイコン STM32F103RET6 搭載
  • USB2.0(マイコン ファームウェアアップデート対応)
  • SWD/JTAG デバッグコネクタ
  • オンボードでの3Vリニア電圧レギュレーター搭載
Article header library 127421 pic02  1
STEVAL-MKI109V2

GUIツール Unicoですぐに評価を開始

LPS35HW を評価するための無償ツール Unico が用意されています。

UnicoはPCで動作するGUIアプリケーションですので、すぐにLPS35HWの評価を開始できます。
評価方法は以下の通りです。

1. アプリケーションソフト Unico をインストール

STMicroelectronics社のWEBサイトからダウンロードし、ご利用のPCにインストールします。
※対応OSはwindows、Linux、MAC OSです。

2. 機器を接続

以下の機器を接続します。
PCとマイコンボードはUSBケーブルで接続します。

  • 圧力センサ LPS35HW
  • ソケットアダプタ STEVAL-MKI177V1
  • マイコンボード STEVAL-MKI109V2
  • USBケーブル
  • PC

3. アプリケーションソフト Unico を起動

Unico を立ち上げて、圧力センサ LPS35HW を設定すれば、すぐに評価を開始することができます。

Article header library 127421 pic03  1
アプリケーションソフト Unico

アプリケーション例

  • ウェアラブルデバイス
  • ポータブル機器用高度計と気圧計
  • GPSアプリケーション
  • 気象ステーション設備
Article header library 127421 pic04  1
アプリケーション例

製品概要

型  名
  • LPS35HW(MEMS圧力センサ)
  • STEVAL-MKI177V1(LPS35HWソケットボード)
  • STEVAL-MKI109V2(評価するためのマイコンボード)
特  長LPS35HW(MEMS圧力センサ)
  • 防水パッケージ付き圧力センサ
  • 260~1260 hPa 絶対圧力範囲
  • 3μAまでの消費電流
  • 内蔵温度補償
  • 24ビット圧力データ出力
  • 16ビット温度データ出力
  • SPIおよびI2Cインタフェース
  • 内蔵FIFO
  • 電源電圧:1.7~3.6V

STEVAL-MKI177V1(LPS35HWソケットボード)
  • DIL24ソケット
  • STEVAL-MKI109V2への接続
  • RoHS対応

STEVAL-MKI109V2(評価するためのマイコンボード)
  • Arm® Cortex® -M3マイコン「STM32F103RET6」搭載
  • USB2.0(マイコン ファームウェアアップデート対応)
  • SWD/JTAG デバッグコネクタ
  • オンボードでの3Vリニア電圧レギュレーター搭載
