Analog Devices LTspice : 電子負荷を使う際、「This is an active load」をチェックする理由を教えてください。

LTspice

電子負荷として電流源の「Load2」などを使用するため、「This is an active load」にチェックを入れないと電流源として動作してしまいます。

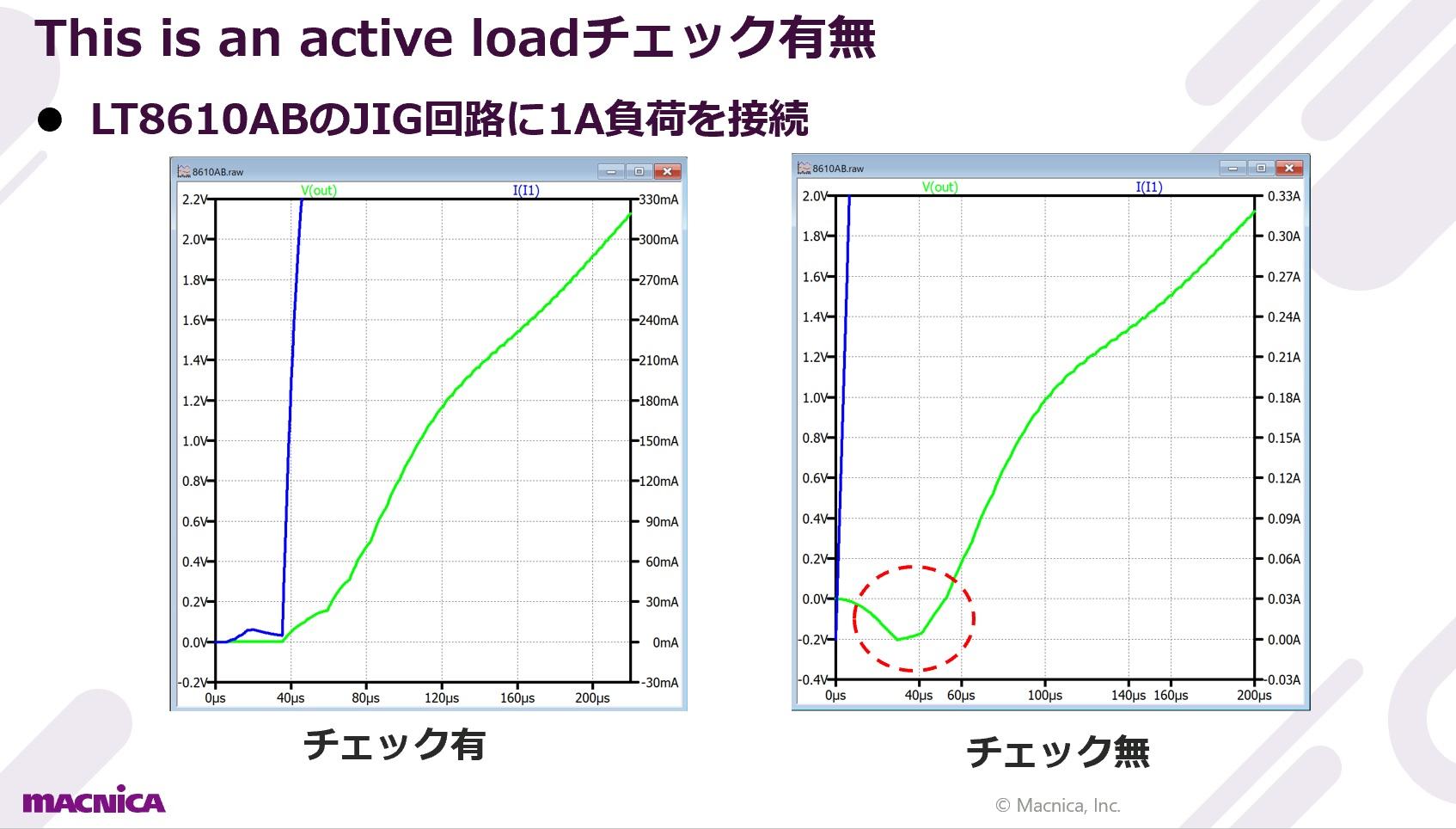

違いは、図1を見てください。LT8610という降圧型のDC/DCコンバーターの出力にLoad2を接続した際のLTspiceによるシミュレーション結果です。

左側は、チェック有の結果です。緑のレギュレーターの出力(緑)が立ち上がり始めてから電流(青)が流れていますのでLoad2が負荷として動作していることが分かります。

右側は、チェック無の結果です。Load2が電流源として動作するため、初めから電流(青)が立ち上がり、電流がレギュレーターの出力に流れ込みます。そのため、レギュレーターの出力がマイナスの電圧に振れています(赤丸部分)。

図1:This is an active Load チェック有/無

 (2022年11月掲載)
