製品概要
Parade Technologies社のSATAデバイスは、最大6Gbps 低電圧双方向リドライバーです。いくつかの電源オプションがあり、最低 1.2V までの電源をサポートします。PCI Express® (PCIe®) Gen3デバイスは、最大 8.0GTpsのデータレートの PCI Express® (PCIe®) Gen3をサポートする双方向信号リドライバーです。
製品の主な特長
- SATA：最大 6.0Gbps の SATA-3 / SAS動作をサポート
- SATA：高速な入力/終了時間による SATA アウトオブバンド(OOB) シグナリングをサポート
- SATA：ピン設定可能な入力イコライザー、出力ディエンファシス、出力電圧スイング
- PCIe® Gen3：2.5GTps、5.0GTps、および 8.0GTps での PCIe動作をサポート
- PCIe® Gen3：1.5Gbps、3.0Gbps、6.0Gbps での SATA動作をサポート (PS8558,PS8559,PS8560,PS8561)
- PCIe® Gen3：PCIe® またはSATA動作モードの柔軟な選択 (PS8558,PS8559,PS8560,PS8561)
製品ラインアップ
PS8527
SATA 6Gbps 低電圧双方向リドライバーです。いくつかの電源オプションがあり、最低 1.2V までの電源をサポートします。一般的なアプリケーションでは、PS8527は、eSATAレセプタクルの近くに配置され、ボードの損失を補償し、高品質の SATA 電気信号を再生成します。

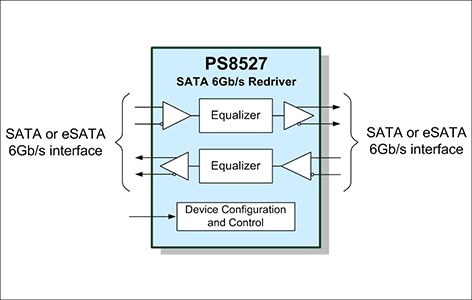

■特長＆ブロック図
・最大 6.0Gbps の SATA-3 / SAS動作をサポート
・高速な入力/終了時間による SATA アウトオブバンド(OOB) シグナリングをサポート
・ピン設定可能な入力イコライザー、出力ディエンファシス、出力電圧スイング
・自動パワーセーブとスケルチ機能
・電源オプション
- PS8527A：単一 1.2、1.35、または 1.5V電源
- PS8527BおよびPS8527C：単一 3.3V電源
・低消費電力
・入力および出力用に 50Ωの終端抵抗を統合
・ESD：8kV(HBM)
・20ピン 4x4mm TQFN ハロゲンフリー RoHSパッケージ
・動作温度：0℃ ～ 85℃
■対象アプリケーション
・デスクトップ/ラップトップ PC
・ドッキングステーション
・サーバー
・ワークステーション
・データストレージシステム
PS8558
最大 8.0GTpsのデータレートの PCI Express® (PCIe®) Gen3 と最大 6Gbpsの SATAの両方をサポートする双方向信号リドライバーです。3.3V の単一電源で動作します。一般的なアプリケーションにおいて、PS8558は、PCIe® または SATAコネクターの近くに配置され、ボード損失を補償し、高品質の電気信号を再生してリンクの信頼性を向上させます。

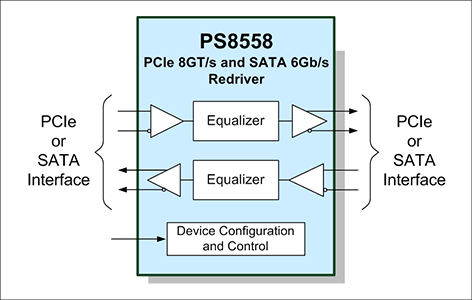

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTps での PCIe® 動作をサポート
・1.5Gbps、3.0Gbps、6.0Gbps での SATA動作をサポート
・選択可能な PCIe® または SATA動作モード
・高速な OOB 入力/終了時間による SATAアウトオブバンド (OOB) シグナリングをサポート
・プリチャネル信号損失を補償するための最大 20dBの設定可能なイコライゼーション
・最大 7.5dB まで設定可能な出力ディエンファシス
・ピンベースのデバイス構成と制御
・低消費電力
・非アクティブ入力時の自動省電力モード
・自動出力スケルチ機能
・統合された 85Ω 入力および出力終端
・3.3V単一電源
・4x4mm 24ピン TQFN ハロゲンフリー RoHSパッケージ
・動作温度：0℃ ～ 85℃
・ESD：6kV(HBM)
■対象アプリケーション
・デスクトップ/ラップトップ PC
・ドッキングステーション
・サーバー
・ワークステーション
PS8559
最大 8.0GTps データレートの PCI Express® (PCIe®) Gen3 と最大 6Gbps の SATA の両方をサポートする双方向 2レーン信号リドライバーです。PCIe® と SATA の両方をサポートすることにより、SATA Expressアプリケーションに最適であり、2レーンの PCIe® をサポートすることにより、M.2インターフェース アプリケーションにも最適です。一般的なアプリケーションにおいて、PS8559は、PCIe® または SATAコネクターの近くに配置され、ボード損失を補償し、高品質の電気信号を再生してリンクの信頼性を向上させます。

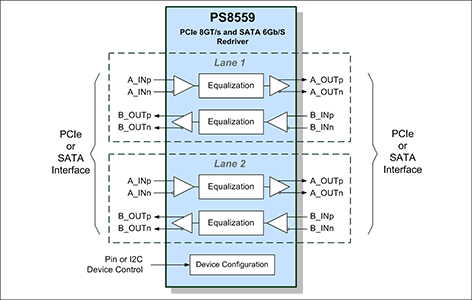

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTps での PCIe® 動作をサポート
・1.5Gbps、3.0Gbps、6.0Gbps での SATA 動作をサポート
・選択可能な PCIe® または SATA 動作モード
・高速な OOB 入力/終了時間による SATA アウトオブバンド (OOB) シグナリングをサポート
・プリチャネル信号損失を補償するための最大 21dBの設定可能なイコライゼーション
・最大 7.5dB まで設定可能な出力ディエンファシス
・ピンベースのデバイス構成と制御
・低消費電力
・非アクティブ入力時の自動省電力モード
・自動出力スケルチ機能
・統合された 85Ω 入力および出力終端
・設定可能な出力スイング
・単一電源電圧
- PS8559A：1.2V、1.35V、または1.5V
- PS8559B：3.3V
・4x6mm 40ピン QFN ハロゲンフリー RoHSパッケージ
・動作温度：0℃ ～ 85℃
・ESD：6kV(HBM)
■対象アプリケーション
・SATA Expressインターフェース
・M.2インターフェース
・デスクトップ/ラップトップ PC
・ドッキングステーション
・サーバー
・ワークステーション
PS8560
最大 8.0GTpsのデータレートの PCI Express® (PCIe®) Gen3 と最大 6Gbpsの SATAの両方をサポートする双方向リニアリドライバーで、3.3Vの単一電源で動作します。一般的なアプリケーションにおいて、PS8560は、PCIe® または SATAコネクターの近くに配置され、ボード損失を補償し、高品質の電気信号を再生してリンクの信頼性を向上させます。

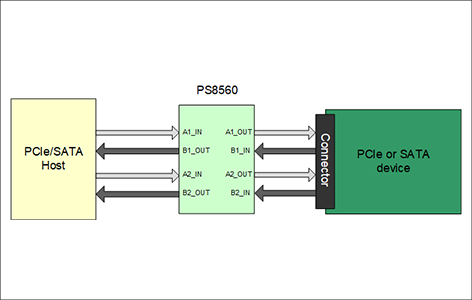

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTpsでの PCIe® 動作をサポート
・1.5Gbps、3.0Gbps、6.0Gbps での SATA動作をサポート
・PCIe® またはSATA動作モードの柔軟な選択
・高速な OOB 入力/終了時間による帯域外 (OOB) シグナリングをサポート
・PCIe® 動作モードでのリンクトレーニングをサポート
・4GHzで最大8.5dBのプログラム可能なイコライゼーション
・自動節電
・L1.2電源状態をサポート
・オートスケルチ機能を内蔵
・I2C 制御またはピン構成
・3.3V単一電源
・4x6mm 40ピン QFN ハロゲンフリー RoHSパッケージ
・動作温度範囲：0℃ ～ 85℃
・ESD：8KV(HBM)
■対象アプリケーション
・デスクトップ/ラップトップ PC
・サーバー
・ワークステーション
PS8561
最大 8.0GTps のデータレートの PCI Express® (PCIe®) Gen3 と最大 6Gbps の SATA の両方をサポートする双方向リニアリドライバーで、3.3Vの単一電源で動作します。一般的なアプリケーションにおいて、PS8561は、PCIe® または SATA コネクターの近くに配置され、ボード損失を補償し、高品質の電気信号を再生してリンクの信頼性を向上させます。

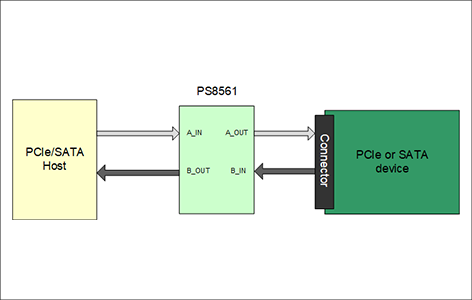

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTpsでの PCIe® 動作をサポート
・1.5Gbps、3.0Gbps、6.0Gbps での SATA動作をサポート
・PCIe® またはSATA動作モードの柔軟な選択
・高速な OOB 入力/終了時間による帯域外 (OOB) シグナリングをサポート
・PCIe® 動作モードでのリンクトレーニングをサポート
・4GHzで最大8.5dBのプログラム可能なイコライゼーション
・自動節電
・L1.2電源状態をサポート
・オートスケルチ機能を内蔵
・I2C 制御またはピン構成
・3.3V単一電源
・2x4.2mm 36ピン QFN ハロゲンフリー RoHSパッケージ
・動作温度範囲：0℃ ～ 85℃
・ESD：8KV(HBM)
■対象アプリケーション
・デスクトップ/ラップトップ PC
・サーバー
・ワークステーション
PS8566
最大 8.0GTps のデータレートの PCI Express® (PCIe®) Gen3をサポートする単方向 16チャネル信号リドライバーです。ワークステーション、ストレージやサーバーを含むエンタープライズデータセンターシステムなど、レーン数の多い PCIe® バス幅を組み込んだアプリケーションに最適です。また、消費電力が非常に低いため、システム全体の消費電力と熱放散の低減、およびデバイス配置の柔軟性の向上に貢献します。
さらに、PCIe® 相互接続ケーブル、PCBトレース、コネクターなどの物理伝送インターフェースで発生する信号歪みを除去することで、データ伝送の信頼性を高め、より長い PCIe® 相互接続ケーブルや PCBトレースを可能にし、システムの拡張性を可能にします。一般的なアプリケーションにおいて、PS8566 はペアで使用され、1台の PS8566 がダウンストリーム PCIe® チャネルに使用され、もう 1台の PS8566 がアップストリーム PCIe® チャネルに使用されます。

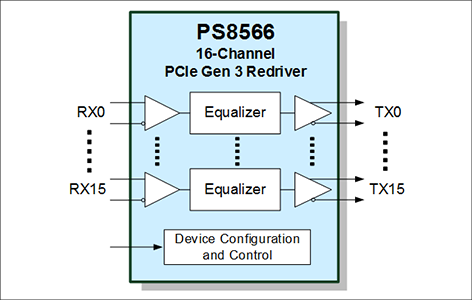

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTps での PCIe® 動作をサポート
・超低消費電力：29mW/チャネル
・4GHzで最大18.5dBのプログラム可能な受信機イコライゼーション
・プログラム可能な送信機ディエンファシス最大 6dB
・各チャネルは独立して設定可能
・入力から出力までが低遅延
・自動受信機検出と電源管理
・オートスケルチ機能を内蔵
・I2C 制御またはピン構成で、4ビット選択可能なI2Cアドレス
・1.2V (コア) および 3.3V (I/O) 電源が必要
・13x6mm 96ピン QFN ハロゲンフリー RoHSパッケージ
・動作温度範囲：-40℃ ～ 85℃
・ESD：5kV(HBM)
■対象アプリケーション
・サーバー
・ワークステーション
・データセンター
・データストレージ
PS8568
最大 8.0GTps のデータレートの PCI Express® (PCIe®) Gen3をサポートする単方向 8チャネル信号リドライバーです。ワークステーション、ストレージやサーバーを含むエンタープライズデータセンターシステムなど、レーン数の多い PCIe® バス幅を組み込んだアプリケーションに最適です。また、消費電力が非常に低いため、システム全体の消費電力と熱放散の低減、およびデバイス配置の柔軟性の向上に貢献します。
さらに、PCIe® 相互接続ケーブル、PCBトレース、コネクターなどの物理伝送インターフェースで発生する信号歪みを除去することで、データ伝送の信頼性を高め、より長い PCIe® 相互接続ケーブルや PCBトレースを可能にし、システムの拡張性を可能にします。一般的なアプリケーションにおいて、PS8568 はペアで使用され、1台の PS8568 がダウンストリーム PCIe® チャネルに使用され、もう 1台の PS8568 がアップストリーム PCIe® チャネルに使用されます。

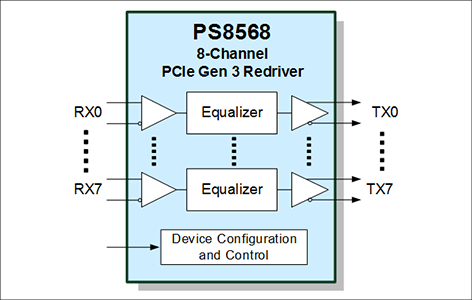

■特長＆ブロック図
・2.5GTps、5.0GTps、および 8.0GTps での PCIe® 動作をサポート
・超低消費電力：29mW/チャネル
・4GHzで最大18.5dBのプログラム可能な受信機イコライゼーション
・プログラム可能な送信機ディエンファシス最大 6dB
・各チャネルは独立して設定可能
・入力から出力までが低遅延
・自動受信機検出と電源管理
・オートスケルチ機能を内蔵
・I2C 制御またはピン構成で、4ビット選択可能なI2Cアドレス
・1.2V (コア) および 3.3V (I/O) 電源が必要
・5x9mm 60ピン QFN ハロゲンフリー RoHSパッケージ
・動作温度範囲：-40℃ ～ 85℃
・ESD：7kV(HBM)
■対象アプリケーション
・サーバー
・ワークステーション
・データセンター
・データストレージ
