Bluetooth® SMART モジュール(konashi互換)概要

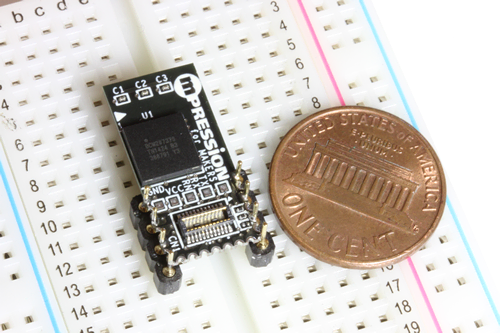

Article header mpression koshian  2


Bluetooth® SMARTモジュール「Koshian™」(コシアン)は、IoT機器やウェアラブル機器の開発を目指す「メイカーズ」に対し、ハードウェアの設計を必要とせず、容易にラピッドプロトタイピングを可能にする画期的な開発キットです。Koshian™は、Cypress社のWICED SMART™ SIP BCM20737S(技適マーク取得済み)を実装し、オリジナルのファームウェアを搭載したkonashi互換のBluetooth® SMARTモジュールです。Koshian™はkonashiのベースボードやkonashi 小型化拡張ボードに実装し簡単に使用することができると共に、単体でブレッドボードやユニバーサル基板へ実装することが可能となっています。「メイカーズ」はこのKoshian™モジュールを使用することにより、konashiを使用したIoT製品のプロトタイピングから量産向け試作開発及び量産設計へと、容易に移行することが可能となります。

製品仕様

型式 MP-KSN001B
サイズ 10.2mm x 21.5mm x 2.0mm
搭載Bluetooth® デバイス Bluetooth® Smart SiP BCM20737(Cypress)
  • BluetoothR 4.1 Low Energy準拠
  • Adaptive Frequency Hopping対応
  • Class 2対応
  • アンテナ内蔵
通信インタフェース I2C、UART、SPI、PWM、GPIO、A/D、SPI
外部接続コネクタ DF40C-20DP-0.4V(51) 20pin(HIROSE)及び、端面スルーホール(1.27/2.54mmピンピッチ)によりブレッドボード、ユニバーサル基板に接続可能
提供物 Koshian™ モジュール、マニュアル、回路図

konashiとKoshian™とのインタフェース比較

インタフェース konashi Koshian™
UART
I2C
GPIO
PWM
A/D
D/A ×
SPI ×

konashiの詳細については、ユカイ工学が提供しているWebページをご参照ください。
http://konashi.ux-xu.com/documents

konashi対応IoTセンサシールドUzuki™ を接続すれば、はんだ付けなしに、ユーザアプリケーションでUzuki™に搭載されているセンサデータ容易に取得することができます。 Uzuki™のサンプルソースコードは以下のリンクを参照してください。
JavaScript : http://jsdo.it/mpression/codes
Objective-C : https://github.com/mpression

WICED SMART™ SIP BCM20737S(技適マーク取得済み)の詳細についてはCypressが提供しているWebページをご参照ください。
https://community.cypress.com/community/wiced-smart

Koshian on Konashi Base

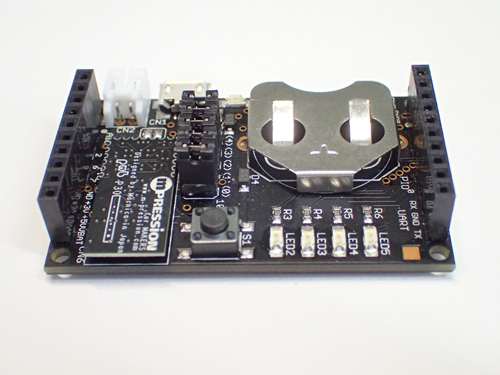

写真はKonashiベースに実装したKoshianです。

Article header mpression koshian base1  1

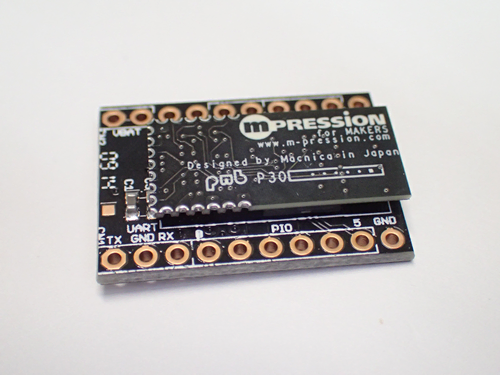

もちろん、Konashi小型化拡張ボードにも実装できます。

Article header mpression koshian base2  1
