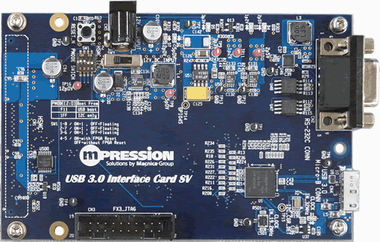

「USB 3.0 インタフェース・カード SV」を使用する事で、インテル® FPGA 開発キットで USB 3.0 を実現する事が可能になります。本ボードには、 5Gbps リンクを提供するサイプレス社のUSB 3.0 コントローラ IC 「EZ-USB® FX3 」とHSMC（高速転送インタフェース） コネクタを搭載しています。HSMC コネクタを搭載したインテル®FPGA 開発キットと本カードを接続すれば、USB 3.0 のインタフェースを持った FPGA の開発をすぐに始めることができます。（注：本ボードは、従来品の「USB 3.0 HSMCカード」の後継品になります）
特長
| メインデバイス | EZ-USB FX3（CYUSB3014-BZXI） |
| クロックデバイス | RIVER ELETEC FCXO-05 19.2MHz RIVER ELETEC FCXO-05D 32.768kHz |
| インタフェース | USB 3.0 (Type B マイクロコネクタ）、UART |
| その他 | 拡張可能なHSMC コネクタを通じて、HSMC 搭載評価ボードと接続することでインテル® FPGA との検証が行えます。 また、 「EZ-USB FX3」搭載のプログラマブルI/O (GPIF™: General Programmable Interface)を通じたインテル® FPGAと、マクニカで開発した UVC(USB Video Class) リファレンス・デザインを使用する事で、非圧縮のFull HD（1920 x 1080＠60fps）の高画質画像の高速データ転送が可能です。 |
ビデオ入力での評価構成

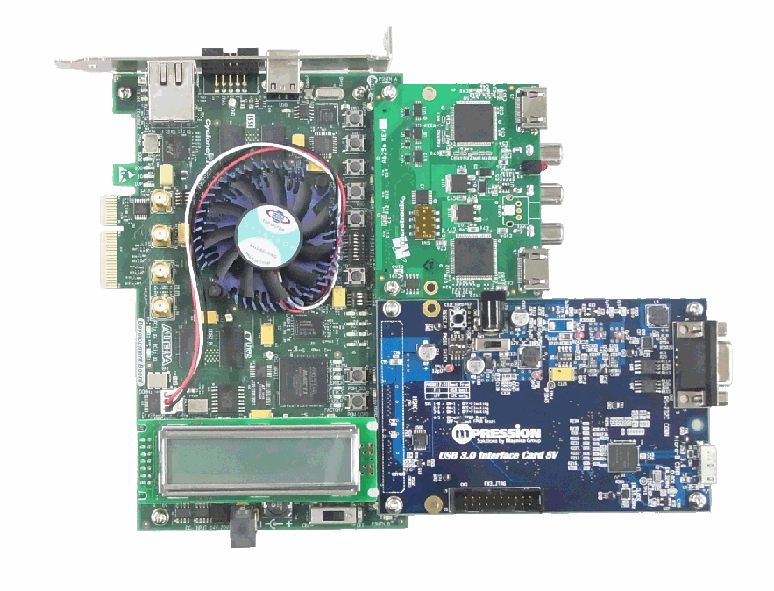

Microtronix社のHDMI HSMCカード（別売りオプション）を使用する事で、下記の構成例（Cyclone® IV GX FPGA 開発キット）の様にビデオライブでの評価が可能になります。

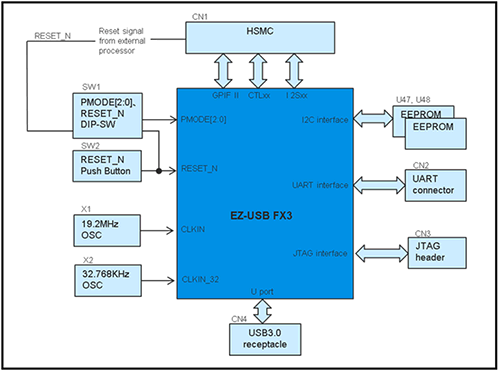

ブロック図
